Dimensões e espaço para assistência técnica
Unidade de medida: mm
Dimensões da unidade (consulte a figura 2)
1 Mangueira de drenagem
flexível
2 Ligação da saída de água
3 Ligação da entrada de água
4 Ligação para o
refrigerante (líquido)
Espaço necessário para intervenções técnicas, consulte a figura 2
Inspecção, manuseamento e desembalamento da
unidade
■
A unidade interior vem embalada numa caixa de cartão, fixa por
tiras a uma palete de madeira.
■
Aquando da entrega, a unidade tem de ser verificada. Qualquer
dano tem de ser comunicado imediatamente ao agente de
reclamações do transportador.
■
Verifique se estão presentes todos os acessórios da unidade
interior (consulte "Acessórios" na página 3).
■
Transporte a unidade dentro da embalagem de origem, até ficar
o mais próxima possível da posição de instalação final, para
impedir danos no transporte.
■

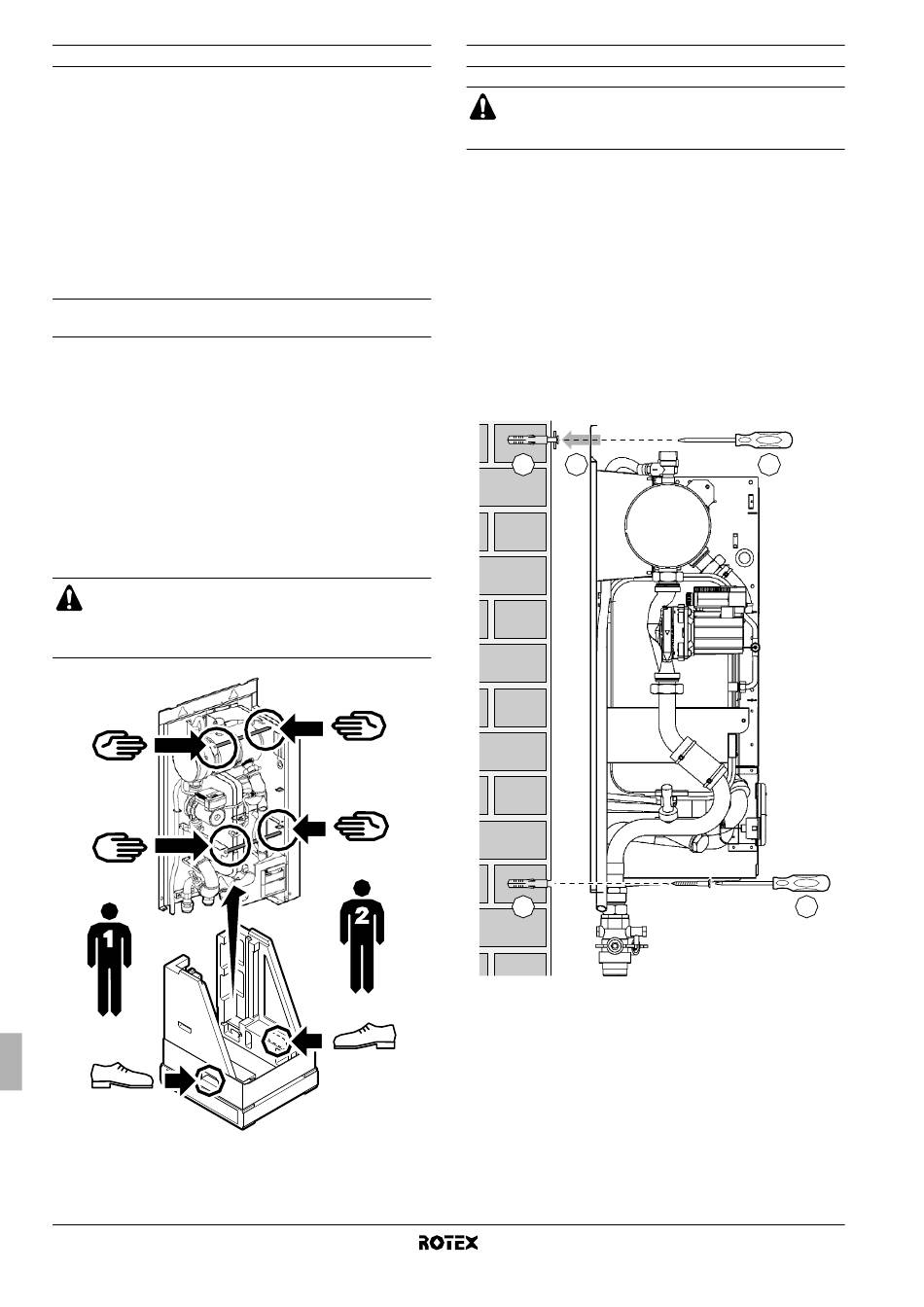

A unidade interior pesa cerca de 46 kg, pelo que deve ser
erguida por duas pessoas, utilizando as duas barras de
elevação existentes.
AVISO
Não tente levantar a unidade agarrando-a pela caixa de
distribuição nem pelas tubagens! Existem duas barras de
elevação, para por elas se içar a unidade.
Manual de instalação
13
5 Ligação para o
refrigerante (gás)
FBSP Female British Standard
Pipe (normas britânicas
de tubagem – fêmea)
MBSP Male British Standard
Pipe (normas britânicas
de tubagem – macho)

Montagem da unidade interior

AVISO
A unidade interior pesa cerca de 46 kg. São necessárias
duas pessoas para instalar a unidade.
1 Coloque o esquema de instalação (consulte a embalagem) na
parede e marque os pontos de fixação (2 em cima (● T) e 2 em
baixo (● B)).
Certifique-se de que as marcas (2 a 2) estão completamente
niveladas e que as dimensões delas correspondem às da
figura 4.
Se a unidade não for instalada nivelada, pode ficar ar preso no
circuito da água, originando mau funcionamento da unidade.
Dê particular atenção a este ponto na instalação dos modelos
RKHBX, para evitar derrames do reservatório de drenagem.
2 Perfure 4 orifícios e instale 4 buchas (adequadas a M10).
3 Coloque os parafusos nas buchas de cima e pendure a unidade
interior nesses parafusos de cima.
4 Coloque os parafusos nas buchas de baixo e fixe-os bem.
2
1
1
Unidade interior para o sistema de bomba de calor ar/água
3
4
RKHBH/X008BA
4PW54224-1A
