Procédure
Pour changer un ou plusieurs réglages sur place, procédez comme suit.
3
2

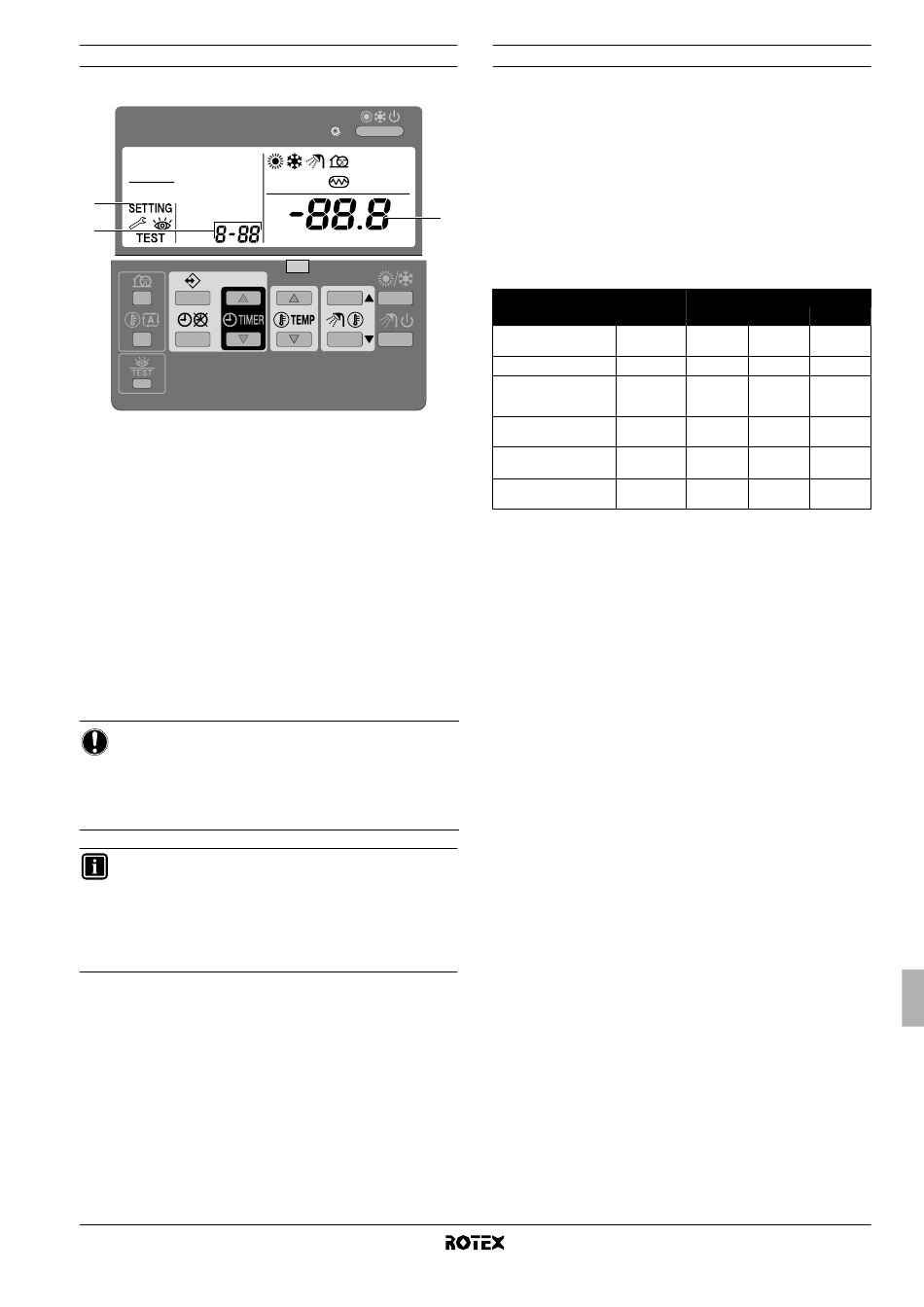

Appuyez sur le bouton z pendant un minimum de 5 secondes
1
pour entrer en MODE RÉGLAGE SUR PLACE.
L'icône $ (3) s'affichera. Le code de réglage sur place
actuellement sélectionné s'affiche ; (2), avec la valeur
réglée affichée à droite - (1).
Appuyez sur le bouton bgi pour sélectionner le premier
2
code de réglage sur place approprié.
Appuyez sur le bouton bgj pour sélectionner le second
3
code de réglage sur place approprié.
Appuyez sur le bouton pfi et sur le bouton pfj
4
pour changer la valeur définie du réglage sur place sélectionné.
Conservez la nouvelle valeur en appuyant sur le bouton pr.
5
6 Répétez les étapes 2 à 4 pour changer les autres réglages sur
place si nécessaire.
À la fin de la procédure, appuyez sur le bouton z pour quitter le
7
MODE RÉGLAGE SUR PLACE.
REMARQUE
Les changements effectués à un réglage sur place
spécifique sont uniquement
bouton pr est enfoncé. La navigation vers un nouveau
code de réglage sur place ou la pression sur le bouton z
éliminera le changement fait.
INFORMATIONS
■
Avant l'expédition, les valeurs ont été réglées comme
illustré sous "8.10. Tableau de réglages sur place"
à la page 40.
■
Au moment de quitter le MODE RÉGLAGE SUR
PLACE, "88" peut s'afficher sur l'écran LCD de
l'interface utilisateur pendant que l'unité s'initialise.
RKHBH/X008BB
Unité intérieure pour système de pompe à chaleur air à eau
4PW62574-2 – 10.2010
1
conservés lorsque le
Description détaillée
[0] Niveau de permission utilisateur
Si nécessaire, certains boutons de l'interface utilisateur peuvent être
rendus indisponibles à l'utilisateur.
Trois niveaux de permission sont définis (reportez-vous au tableau
ci-dessous). Le passage entre le niveau 1 et le niveau 2/3 se fait en
appuyant simultanément sur le touches pfi et pfj
puis en appuyant tout de suite après sur les touches s et ba, et en
maintenant les 4 touches enfoncées pendant au moins 5 secondes
(en mode normal). À noter qu'aucune indication concernant
l'interface utilisateur n'est donnée. Lorsque le niveau 2/3 est
sélectionné, le niveau de permission réel – soit le niveau 2, soit le
niveau 3 – est déterminé par le réglage sur place [0-00].
Bouton
Bouton de mode
s
discret
ba
Bouton de loi d'eau
Bouton d'activation/
pr
désactivation de
programmateur
Bouton de
<
programmation
pfi
Boutons de réglage
pfj
de l'heure
Touche d'inspection/
z
fonctionnement d'essai
[1] Loi d'eau
Les réglages sur place de la loi d'eau définissent les paramètres du
fonctionnement avec loi d'eau de l'unité. Lorsque le fonctionnement
avec loi d'eau est actif, la température d'eau est déterminée
automatiquement en fonction de la température extérieure: des
températures extérieures plus faibles entraîneront de l'eau plus
chaude et vice versa. Pendant le fonctionnement avec loi d'eau,
l'utilisateur a la possibilité d'augmenter ou d'abaisser la température
d'eau cible de maximum 5°C. Reportez-vous au mode d'emploi pour
plus de détails sur le fonctionnement avec loi d'eau.
■
Réglages sur site pour le chauffage
■ [1-00] Faible température ambiante (Lo_A): faible température
extérieure.
■ [1-01] Température ambiante élevée (Hi_A): température
extérieure élevée.
■ [1-02] Point de consigne à faible température ambiante
(Lo_Ti): la température d'eau sortante cible lorsque la
température extérieure est inférieure ou égale à la faible
température ambiante (Lo_A).
À noter que la valeur Lo_Ti doit être supérieure à Hi_Ti, étant
donné que pour des températures extérieures plus faibles
(c.-à-d. Lo_A), de l'eau plus chaude est requise.
■ [1-03] Point de consigne à température ambiante élevée
(Hi_Ti): la température d'eau sortante cible lorsque la
température extérieure est supérieure ou égale à la
température ambiante élevée (Hi_A).
À noter que la valeur Hi_Ti doit être inférieure à Lo_Ti, étant
donné que pour des températures extérieures plus chaudes
(c.-à-d. Hi_A), de l'eau moins chaude est suffisante.
■
Réglages sur site pour le refroidissement
■ [1-05] Activation (1)/désactivation (0) loi d'eau pour fonction
refroidissement
■ [1-06]
Faible température
température extérieure.
■ [1-07] Température ambiante élevée (Hi2_A): température
extérieure élevée.
Niveau de permission
1 2 3
utilisable — —
utilisable — —
utilisable utilisable —
utilisable — —
utilisable — —
utilisable — —
ambiante (Lo2_A): faible
