Réglage de la vitesse de pompe
La vitesse de pompe peut être sélectionnée sur la pompe (voir
"Principaux composants" à la page 10).
Le réglage par défaut est la vitesse maximale (III). Si le débit d'eau
dans le système est trop élevé (par ex. bruit d'eau qui coule dans
l'installation), la vitesse peut être réglée sur la vitesse moyenne (II)
ou la vitesse basse (I).

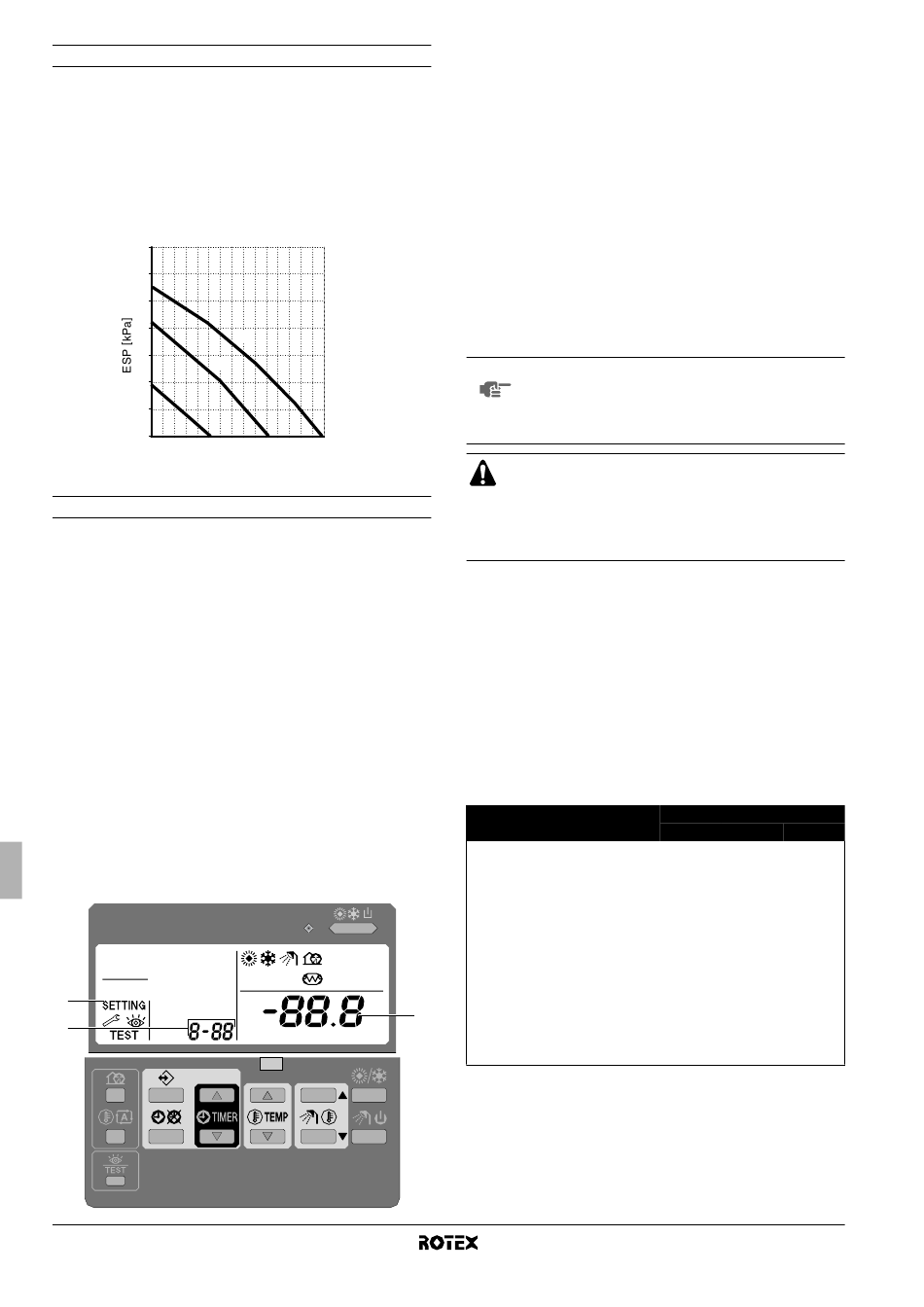

La pression statique externe disponible (ESP, exprimée en kPa) en
fonction du débit d'eau (l/min), est représentée dans le graphique
ci-dessous.
70
60
50
40
30
II
20
I
10
0
12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42
[ l/min ]
Réglages sur place
L'unité intérieure doit être configurée par l'installateur pour qu'elle
corresponde à l'environnement d'installation (climat extérieur, options
installées, etc.) et la demande de l'utilisateur. Pour ce faire, un
nombre de réglages sur place est disponible. Ces réglages sur place
sont accessibles et programmables via l'interface utilisateur de l'unité
intérieure.
Chaque réglage sur place reçoit un numéro à 3 chiffres ou code, par
exemple [1-03], qui apparaît à l'écran de l'interface utilisateur. Le
premier chiffre [1] indique le 'premier code' ou le groupe de réglage
sur place. Les second et troisième chiffres [03] ensemble indiquent le
'second code'.
Une liste de tous les réglages sur place et des valeurs par défaut est
donnée sous "Tableau de réglage sur place" à la page 34. Dans cette
même liste, il y a 2 colonnes permettant d'enregistrer la date et la
valeur des réglages sur place modifiés par rapport à la valeur par
défaut.
Une description détaillée de chaque réglage sur place est donnée
sous "Description détaillée" à la page 25.
Procédure
Pour changer un ou plusieurs réglages sur place, procéder comme
suit.
3
2
Manuel d'installation
25
III
Appuyer sur le bouton z pendant un minimum de 5 secondes
1
pour entrer en FIELD SET MODE.
L'icône $ (3) s'affichera. Le code de réglage sur place
actuellement sélectionné s'affiche ; (2), avec la valeur
réglée affichée à droite - (1).
Appuyer sur le bouton bgi pour sélectionner le premier
2
code de réglage sur place approprié.
Appuyer sur le bouton bgj pour sélectionner le second
3
code de réglage sur place approprié.
Appuyer sur le bouton pfi et sur le bouton pfj
4
pour changer la valeur réglée du réglage sur place sélectionné.
Conserver la nouvelle valeur en appuyant sur le bouton pr.
5
6
Répéter les étapes 2 à 4 pour changer les autres réglages sur
place si nécessaire.
Lorsque c'est terminé, appuyer sur le bouton z pour quitter
7
FIELD SET MODE.
Les changements effectués à un réglage sur place
REMARQUE
spécifique sont uniquement conservés lorsque le
bouton pr est enfoncé. La navigation vers un
nouveau code de réglage sur place ou la pression sur
le bouton z éliminera le changement fait.
■
Avant l'expédition, les valeurs ont été réglées comme
illustré sous "Tableau de réglage sur place" à la
page 34.
■
Au moment de quitter FIELD SET MODE, "88" peut
s'afficher sur l'écran LCD de l'interface utilisateur
pendant que l'unité s'initialise.
Description détaillée
[0] Niveau de permission utilisateur
Si nécessaire, certains boutons de l'interface utilisateur peuvent être
rendus indisponibles à l'utilisateur.
Trois niveaux de permission sont définis (voir le tableau ci-dessous).
Le passage entre le niveau 1 et le niveau 2/3 se fait en appuyant
simultanément sur le touches pfi et pfj puis en
appuyant tout de suite après sur les touches s et ba, et en
maintenant les 4 touches enfoncées pendant au moins 5 secondes
(en mode normal). A noter qu'aucune indication concernant l'inter-
face utilisateur n'est donnée. Lorsque le niveau 2/3 est sélectionné,
le niveau de permission réel – soit le niveau 2, soit le niveau 3 – est
déterminé par le réglage sur place [0-00].
Bouton
Bouton de mode
discret
Bouton de loi d'eau
Bouton d'activation/
désactivation de
temporisateur
Bouton de
programmation
Boutons de réglage de
l'heure
1
Touche d'inspection/
fonctionnement d'essai
Unité intérieure pour système de pompe à chaleur air à eau
Niveau de permission
1
2
s
utilisable
—
ba
utilisable
—
pr
utilisable
utilisable
<
utilisable
—
pf
i
utilisable
—
pf
j
z
utilisable
—
RKHBH/X008BA
3
—
—
—
—
—
—
4PW54224-1A
