Description détaillée
[0] Configuration de la régulation à distance
[0-00] Niveau de permission utilisateur
Le dispositif de régulation à distance peut être programmé pour
rendre certains boutons et fonctions indisponibles à l'utilisateur.
Il existe 2 niveaux de permission définis. Les deux niveaux
(niveau 2 et niveau 3) sont essentiellement les mêmes, la seule
différence étant que pour le niveau 3, aucun réglage de
température d'eau n'est possible (voir le tableau ci-dessous).
Mode ON/OFF
Mode ON/OFF du chauffage de l'eau
domestique
Réglage de la température d'eau de
sortie
Réglage de la température ambiante
Mode discret ON/OFF
Mode ON/OFF du point de consigne
dépendant du temps
Réglage de l'horloge
Définition de la programmation des
temporisations
Mode ON/OFF du programmateur de
temporisation
Réglages sur place
Affichage de code d'erreur
Test de fonctionnement
Par défaut, aucun niveau n'est défini pour que tous les boutons
et fonctions soient disponibles.
Le niveau de permission réel est déterminé par le réglage sur
place. Pour le niveau de permission 2, le réglage sur place
[0-00] est sur 2, pour le niveau de permission 3, le réglage sur
place [0-00] est sur 3.
Une fois que le réglage sur place est mis, le niveau de
permission choisi n'est pas encore actif. Pour activer le niveau
de permission, il faut appuyer simultanément sur les boutons
pi et pj, puis tout de suite après sur les boutons s et
bas et maintenir les 4 boutons enfoncés pendant au moins
5 secondes. A noter qu'aucune indication n'est donnée sur le
dispositif de régulation à distance. Après la procédure, les
boutons bloqués ne seront plus disponibles.
La désactivation du niveau de permission sélectionné se fait de
la même manière.
[0-01] Valeur de compensation de température ambiante
Si nécessaire, il est possible d'ajuster une certaine valeur de
thermistance de l'unité par la valeur de correction. Cette contre-
mesure peut être utilisée pour les tolérances de thermistance ou
perte de capacité.
La température compensée (= température mesurée plus valeur
de compensation) est ensuite utilisée pour contrôler le système
et s'affichera en mode de relevé de température. Voir également
"[9] Compensation automatique de température" à la page 23
pour les valeurs de compensation de température d'eau de
sortie et de température d'eau chaude domestique.
[0-03] Statut: définit si l'instruction ON/OFF peut être utilisée
dans le programmateur pour le chauffage d'espace.
Le programmateur du chauffage d'espace peut être programmé
de 2 manières différentes: sur la base du point de consigne de
température (température d'eau de sortie et température
ambiante) et sur la base de l'instruction ON/OFF.
RKHBRD011~016AAV1+Y1
Unité intérieure pour système de pompe à chaleur air à eau
4PW55786-1
Permission
Les tableaux suivants montrent les deux méthodes permettant
Niveau 2 Niveau 3
d'interpréter le programmateur de temporisation.
Utilisable Utilisable
Utilisable Utilisable
Utilisable —
Utilisable Utilisable
— —
Utilisable —
— —
— —
Utilisable Utilisable
— —

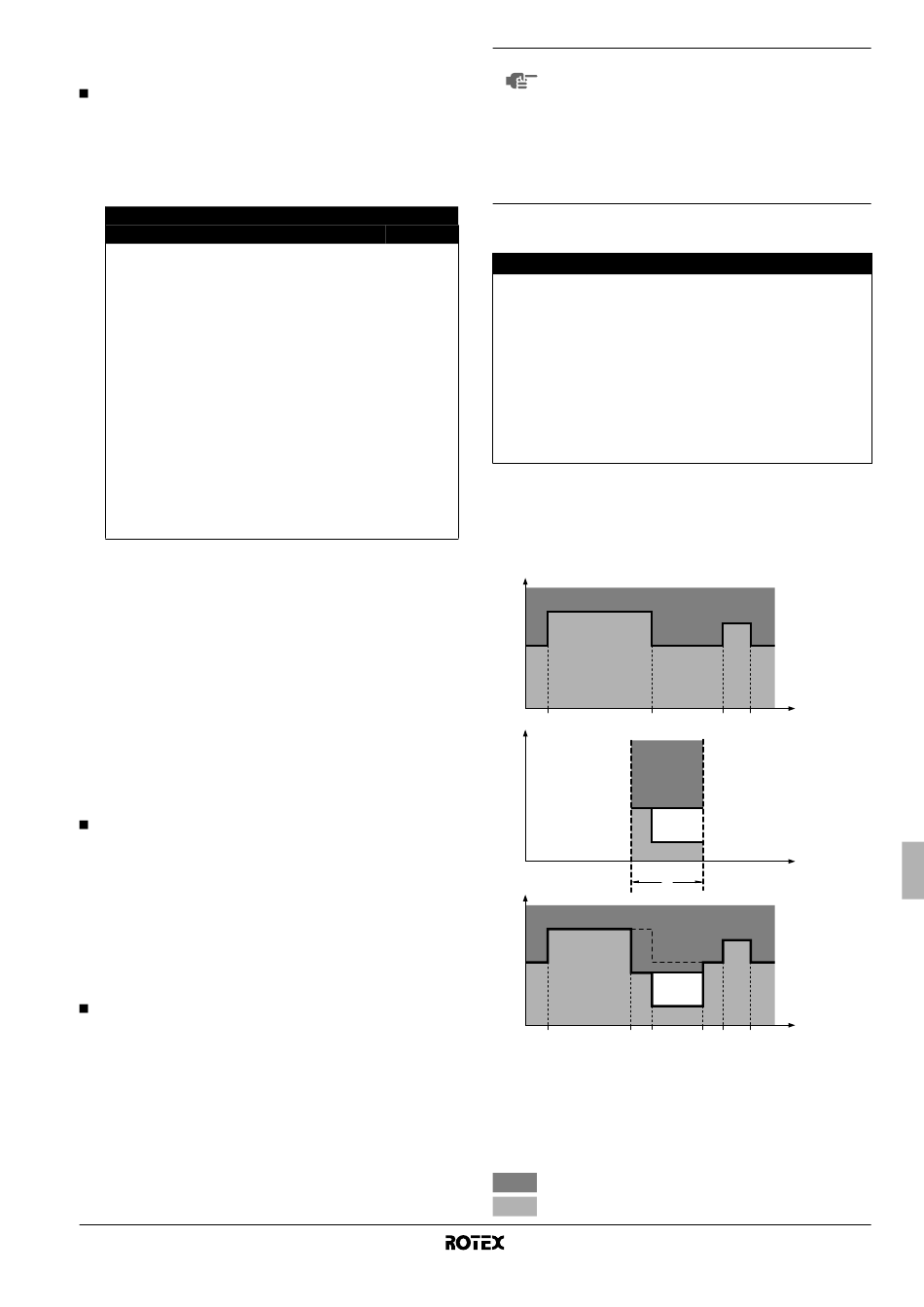

Exemple de fonctionnement: programmateur basé sur les points
Utilisable Utilisable
de consigne de température.
— —
Lorsque la fonction de réduction est activée, le mode de réduction aura
priorité sur l'action programmée dans le dispositif de temporisation.
REMARQUE Par défaut, le chauffage d'espace basé sur le point de
consigne de température (méthode 1) est activé; par
conséquent, seuls les changements de température
sont possibles (pas d'instruction ON/OFF).
L'avantage de cette méthode réside dans le fait qu'il
suffit de couper le chauffage d'espace en appuyant sur
le bouton y sans désactiver le mode de stockage
d'eau chaude domestique automatique (par ex. en été
lorsque le chauffage d'espace n'est pas nécessaire).
Méthode 1 Chauffage d'espace basé sur le point de consigne de température
En cours de Pendant le fonctionnement du programmateur, la DEL de
fonctionnement fonctionnement est allumée en permanence.
Lors d'une Le programmateur de chauffage d'espace s'arrêtera et
pression sur le ne redémarrera pas.
bouton y
Le dispositif de régulation sera désactivé (la DEL de
fonctionnement s'arrêtera de fonctionner).
Toutefois, l'icône du programmateur restera affichée, ce
qui signifie que le chauffage d'eau domestique reste
activé.
Lors d'une Le programmateur de chauffage d'espace et de
pression sur le chauffage d'eau domestique ainsi que le mode discret
bouton r/p seront arrêtés et ne redémarreront pas.
L'icône de programmateur ne sera plus affichée.
(a) Pour la température d'eau de sortie et/ou la température ambiante
T
22 22°C 22°C
65 65°C 65°C
1
19°C 19 19°C
62 62°C 62°C
0:30
16:00
T
2
18°C 18 18°C
60°C 60 60°C
57°C 57 57°C
23:00 23:00 23:00
A
T
22°C 22 22°C
65°C 65 65°C
3
19°C 19 19°C
18°C 18 18°C
62°C 62 62°C
60°C 60 60°C
57 57°C 57°C
23:00 0:30
16:00
1 Programmateur
2 Fonction de réduction
3 Lorsque la fonction de réduction et le programmateur sont activés
A Fonction de réduction
t Heure
T Point de consigne de température
Température ambiante
Température d'eau de sortie
21°C 21 21°C
64°C 64 64°C
19 19°C 19°C 19 19°C 19°C
62 62°C 62°C 62°C 62 62°C
t
6:30 9:00
t
5:00 5:00 5:00
21 21°C 21°C
64°C 64 64°C
19 19°C 19°C 19°C 19 19°C 19 19°C 19°C 19°C 19 19°C
62°C 62 62°C 62°C 62 62°C 62°C 62 62°C 62°C 62 62°C
t
5:00 6:30 9:00
Manuel d'installation
19
(a)
