Ordre de montage habituel
Le montage de l'unité intérieure se déroule généralement de la
manière suivante:
1
Installation de l'unité intérieure
7.4.2
Précautions de montage de l'unité
intérieure
INFORMATIONS
Lisez également les précautions et exigences des
chapitres suivants:
▪ Précautions de sécurité générales
▪ Préparation
7.4.3
Installation de l'unité intérieure

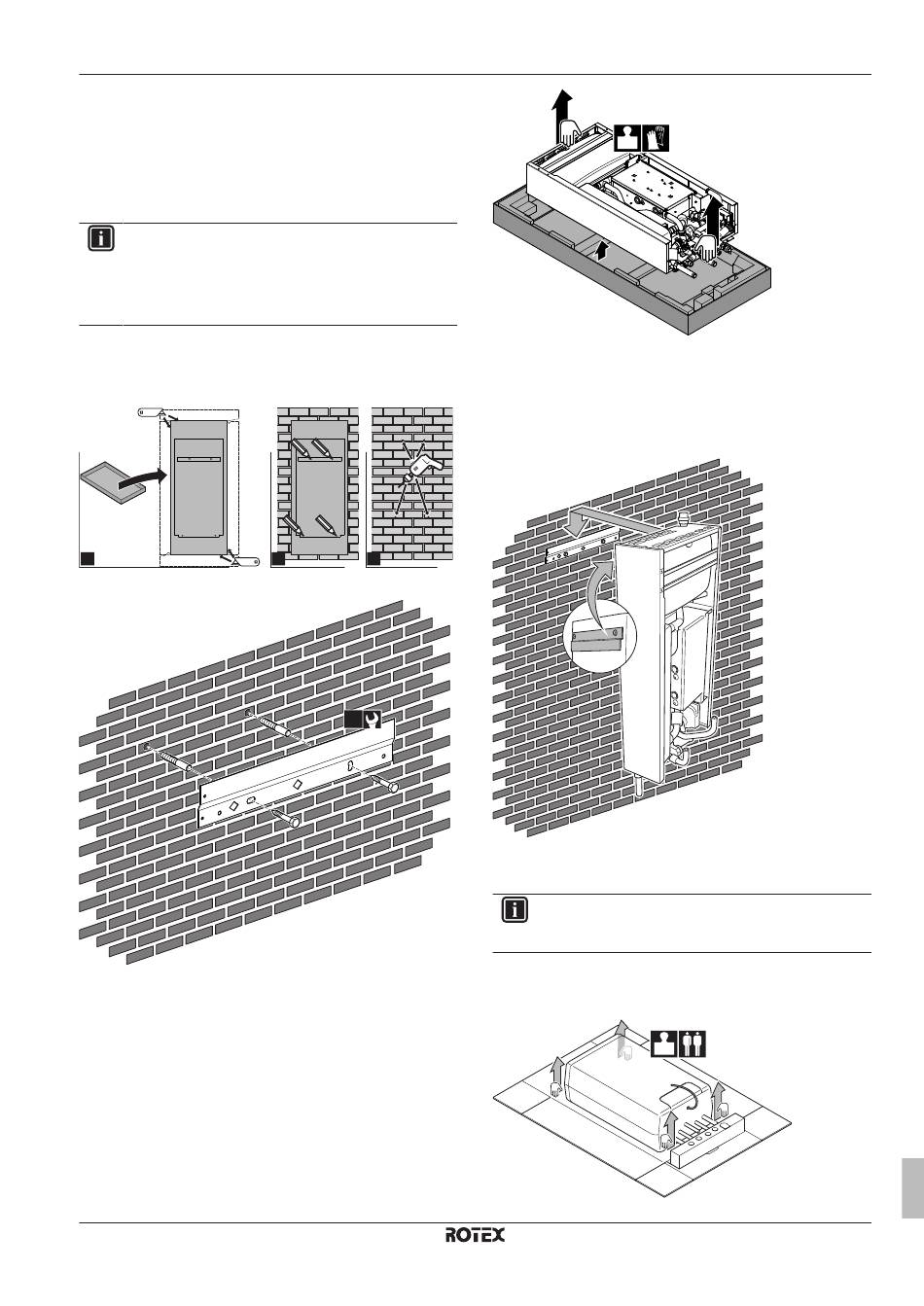

1 Placez le gabarit d'installation (voir boîte) au mur et suivez les
étapes comme indiqué ci-dessous.
1
2 Fixez le support mural au mur avec 2 boulons M8.
3 Soulevez l'unité.
RVLQ05+08CAV3 + RHYHBH05AAV3 + RHYHBH/X08AAV3
Module hybride ROTEX HPU
4P355635-1A – 2016.02
2
3
2×
30kg
4 Inclinez le haut de l'unité contre le mur sur le support mural.
5 Faites glisser le support situé à l'arrière de l'unité dans le
support mural. Assurez-vous que l'unité est correctement fixée.
Si besoin, vous pouvez également fixer le bas de l'unité avec
2 boulons M8.
6 L'unité est fixée sur le mur.
7.5
Montage de la chaudière à gaz
INFORMATIONS
Le retrait de la plaque supérieure de l'unité intérieure
facilite l'installation de la chaudière à gaz.
7.5.1
Installation de la chaudière à gaz
1 Sortez l'unité de l'emballage.
36kg
7 Installation
Guide de référence installateur
29
