Câblage interne
Vérifiez visuellement le boîtier de commande afin de détecter
tout desserrement au niveau des connexions ou tout
endommagement des composants électriques.
8
Fixation
Afin d'éviter des vibrations et des bruits anormaux au démarrage
de l'unité, assurez-vous que l'unité est correctement fixée.
9
Équipement endommagé
Vérifiez l'intérieur de l'unité afin de vous assurer qu'aucun
composant n'est endommagé et qu'aucune conduite n'est
coincée.
10 Fuite de réfrigérant
Vérifiez l'intérieur de l'unité afin de vous assurer qu'il n'y a pas
de fuites de réfrigérant. En cas de fuite du réfrigérant, appelez
votre revendeur le plus proche.
11 Tension de l'alimentation
Vérifiez la tension d'alimentation sur le panneau d'alimentation
local. La tension doit correspondre à la tension indiquée sur
l'étiquette d'identification de l'unité.
12 Taille et isolation des tuyaux
Veillez à ce que les tuyaux installés soient de taille correcte et
à ce que le travail d'isolation soit correctement effectué.
13 Vannes d'arrêt
Veillez à ce que les vannes d'arrêt de l'unité extérieure (gaz et
liquide) soient complètement ouvertes.
14 Purgeur
Assurez-vous que le purgeur est ouvert (au moins 2 tours).
15 Soupape de décharge de pression
Vérifiez que le chauffage d'appoint est plein d'eau en actionnant
la soupape de décharge de pression. Il faut purger l'eau au lieu
de l'air.
REMARQUE
L'utilisation du système avec le chauffage d'appoint
non
rempli
d'endommager le chauffage d'appoint.
16 Fuite d'eau
Vérifiez l'absence de fuite d'eau à l'intérieur de l'unité. En cas de
fuite d'eau, fermez les vannes de coupure d'entrée et de sortie
d'eau et contactez un distributeur local.
17 Vannes d'arrêt
Assurez-vous que les vannes d'arrêt sont correctement
installées et entièrement ouvertes.
REMARQUE
Faites fonctionner le système avec des vannes
fermées endommagera la pompe.
8.7. Mise sous tension de l'unité intérieure
Lorsque l'unité intérieure est alimentée en électricité, "88" s'affiche
sur l'interface utilisateur pendant son initialisation, ce qui peut
prendre jusqu'à 30 secondes. Pendant ce processus, l'interface
utilisateur ne peut pas fonctionner.
Manuel d'installation
26
complètement
d'eau
risque

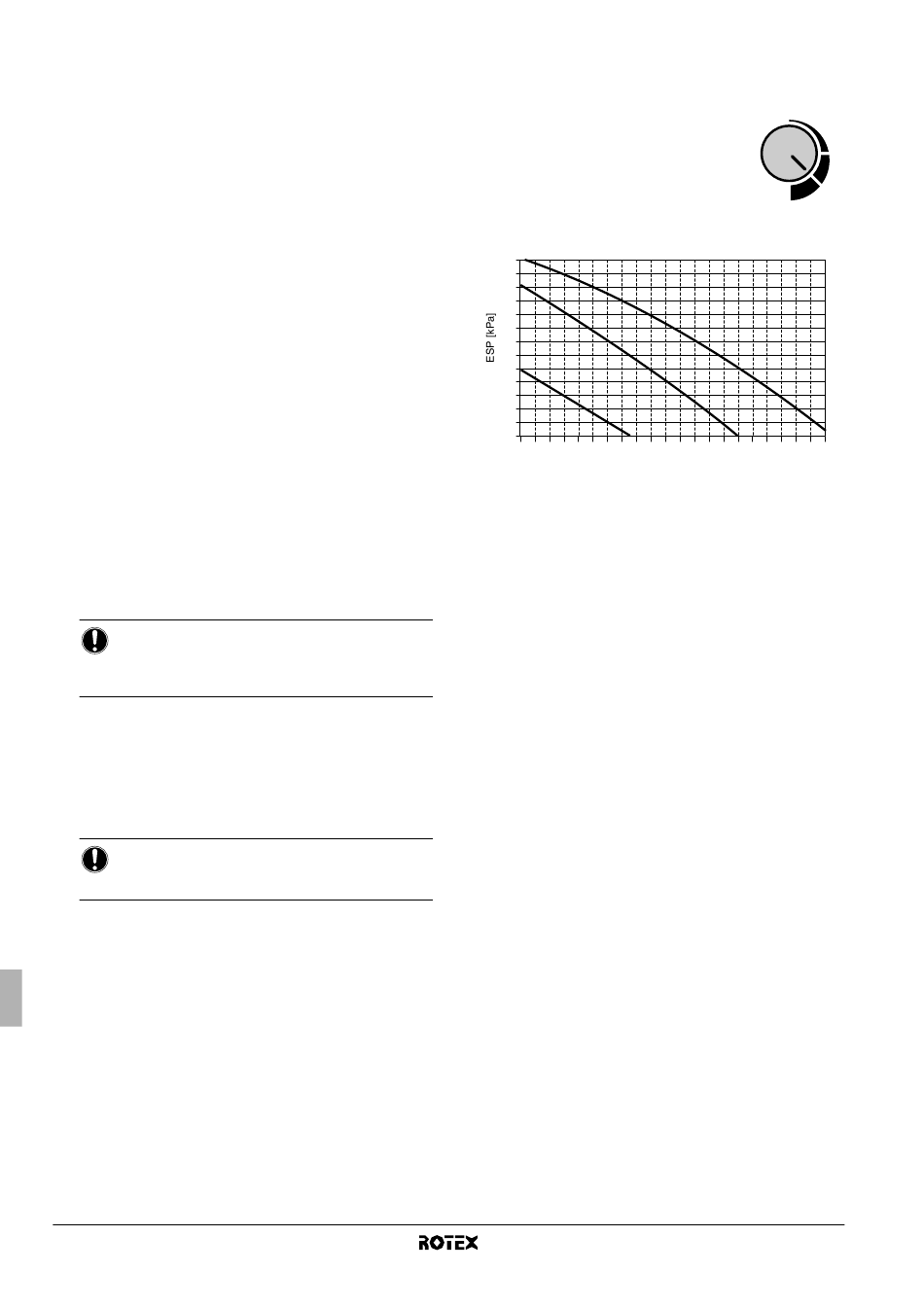

8.8. Réglage de la vitesse de pompe
La vitesse de pompe peut être sélectionnée sur la pompe (reportez-
vous à la section "5.2. Composants principaux" à la page 10).
Le réglage par défaut est la vitesse maximale (I). Si
le débit d'eau dans le système est trop élevé (par
ex. bruit d'eau qui coule dans l'installation), la
vitesse peut être réglée sur la vitesse moyenne (II)
ou la vitesse basse (III).
La pression statique externe disponible (ESP,
exprimée en kPa) en fonction du débit d'eau (l/min),
est représentée sur le graphique ci-dessous.
65
60
55
50
45
II
II
40
35
30
25
20
III
III
15
10
5
0
16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58
8.9. Réglages sur place
L'unité intérieure doit être configurée par l'installateur pour qu'elle
corresponde à l'environnement d'installation (climat extérieur, options
installées, etc.) et la demande de l'utilisateur. Pour ce faire, un
nombre de réglages sur place est disponible. Ces réglages sur place
sont accessibles et programmables via l'interface utilisateur de l'unité
intérieure.
Chaque réglage sur place reçoit un numéro à 3 chiffres ou code, par
exemple [1-03], qui apparaît à l'écran de l'interface utilisateur. Le
premier chiffre [1] indique le 'premier code' ou le groupe de réglage
sur place. Les second et troisième chiffres [03] ensemble indiquent le
'second code'.
Une liste de tous les réglages sur place et des valeurs par défaut est
donnée sous "8.10. Tableau de réglage sur place" à la page 40. Dans
cette même liste, il y a 2 colonnes permettant d'enregistrer la date et la
valeur des réglages sur place modifiés par rapport à la valeur par défaut.
Une description détaillée de chaque réglage sur place est donnée
sous "Description détaillée" à la page 27.
Unité intérieure pour système de pompe à chaleur air à eau
III
I
I
I
[l/min]
RKHBH/X016BB
4PW62576-2 – 10.2010
II
