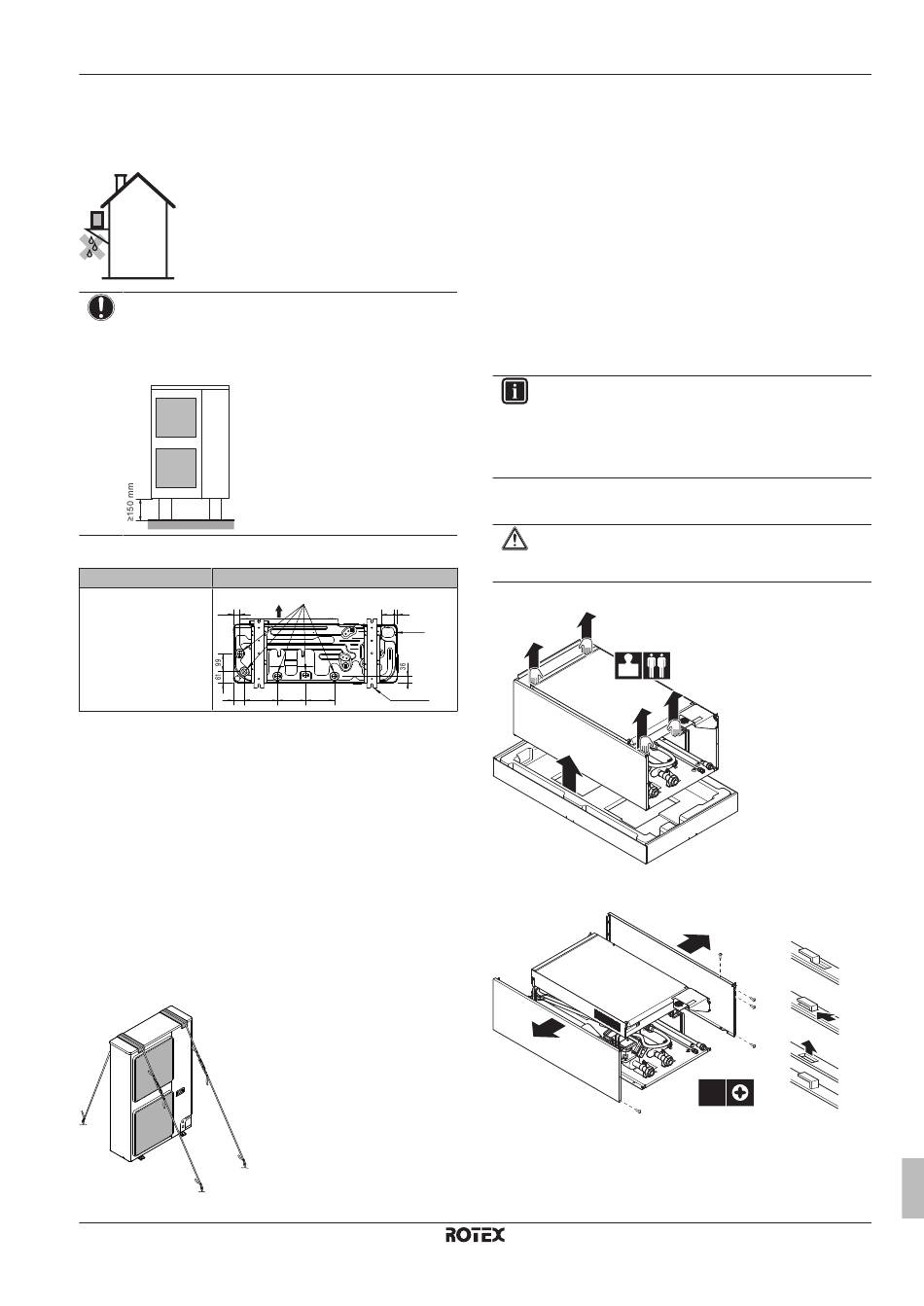

▪ Si vous installez l'unité sur un châssis, placez un panneau
d'étanchéité à une distance de 150 mm de la partie inférieure de
l'unité de manière à éviter toute infiltration d'eau dans l'unité et
tout écoulement de l'eau de drainage (reportez-vous à l'illustration
suivante).
REMARQUE
Si les trous de purge de l'unité extérieure sont couverts par
un socle de montage ou par la surface du sol, relevez
l'unité de manière à assurer un espace libre de plus de
150 mm sous l'unité extérieure.
Orifices de drainage
Modèle
RRLQ
35
60
a Côté décharge
b Orifices de drainage
c Trou à défoncer (entrée de tuyauterie - trajet vers le bas)
d Points d'ancrage
7.3.6 Protection de l'unité extérieure contre les
chutes
Si l'unité est installée dans un lieu où des vents forts peuvent la faire
basculer, prenez les mesures suivantes:
1 Préparez 2 câbles comme indiqué sur l'illustration suivante (à
fournir).
2 Placez les 2 câbles sur l'unité extérieure.
3 Insérez une feuille en caoutchouc entre les câbles et l'unité
extérieure de manière à ce que le câble ne raye pas la peinture
(à fournir).
4 Fixez les extrémités du câble. Serrez ces extrémités.
RRLQ011~016CA + RHBH/X11+16CB
ROTEX HPSU basse température Bi-bloc
4P384980-1B – 2016.03
Vue inférieure (mm)
a b
71 16
c
d (4×)
182 154 159
7.4 Montage de l'unité intérieure
7.4.1 À propos du montage de l'unité intérieure
Quand
Vous devez monter l'unité extérieure et l'unité intérieure avant de
brancher la tuyauterie de réfrigérant et d'eau.
Ordre de montage habituel
Le montage de l'unité intérieure se déroule généralement de la
manière suivante:
1 Installation de l'unité intérieure
2 Installation du kit de bac de purge (option).
7.4.2 Précautions de montage de l'unité
intérieure
INFORMATIONS
Lisez également les précautions et exigences des
chapitres suivants:
▪ Précautions de sécurité générales
▪ Préparation
7.4.3 Installation de l'unité intérieure
ATTENTION
Ne soulevez PAS l'unité intérieure en saisissant la
tuyauterie.
1 Sortez l'unité de l'emballage.
60kg
2 Retirez les 4 vis au niveau de la partie inférieure de l'unité.
Décrochez les plaques latérales et retirez-les.
3
3
3 Placez le gabarit d'installation (voir emballage) au mur et suivez
les étapes comme indiqué ci-dessous.
7 Installation
2
1
5×
