Calcul de l'énergie consommée
▪ Uniquement pour les modèles RHBH/X04+08 et RHVH/X04+08.
▪ L'énergie consommée est calculée en interne en fonction de:
▪ l'entrée électrique réelle de l'unité extérieure,
▪ la capacité définie pour le chauffage d'appoint et le booster
ECS,
▪ la tension.
▪ Installation et configuration:
énergétiques précises, mesurez la capacité (mesure de la
résistance) et réglez la capacité via l'interface utilisateur pour:
▪ le chauffage d'appoint (niveau 1 et niveau 2),
▪ le booster ECS.
Mesure de l'énergie consommée
▪ Applicable à tous les modèles.
▪ Méthode privilégiée en raison de sa plus grande précision.
▪ Nécessite des outils de mesure de la puissance externes.
▪ Installation et configuration:
▪ Pour connaître les spécifications de chaque type d'outil de
mesure, reportez-vous à la section
la page 91.
▪ Lors de l'utilisation d'outils de mesure de la puissance
électrique, réglez le nombre d'impulsions/kWh de chaque outil
via l'interface utilisateur. Les données relatives à l'énergie
consommée par les modèles RHVH/X11+16 et RHBH/X11+16
ne seront disponibles que si ce paramètre est configuré.
INFORMATIONS
Lors de la mesure de la consommation électrique, veillez à
ce que TOUTES les entrées électriques du système soient
couvertes par les outils de mesure de la puissance
électrique.
5.5.3 Alimentation électrique à tarif normal
Règle générale
Un outil de mesure de la puissance couvrant l'intégralité du système
suffit.
Installation
Connectez l'outil de mesure de la puissance à X5M/7 et X5M/8.
Type d'outil de mesure de la puissance
Si...
▪ Unité extérieure monophasée
▪ Chauffage d'appoint alimenté
par un réseau monophasé (le
chauffage d'appoint *3V ou
*9W est connecté à un réseau
monophasé)
Dans les autres cas (une unité
extérieure triphasée et/ou un
chauffage d'appoint *9W
connecté à un réseau triphasé)
RRLQ004~008CA + RHBH/X04+08CB
ROTEX HPSU basse température Bi-bloc
4P384979-1 – 2015.01
pour obtenir des données
"14 Données techniques" à
Utilisez un outil de mesure de
la puissance...
Monophasé
Triphasé
5 Consignes d'application

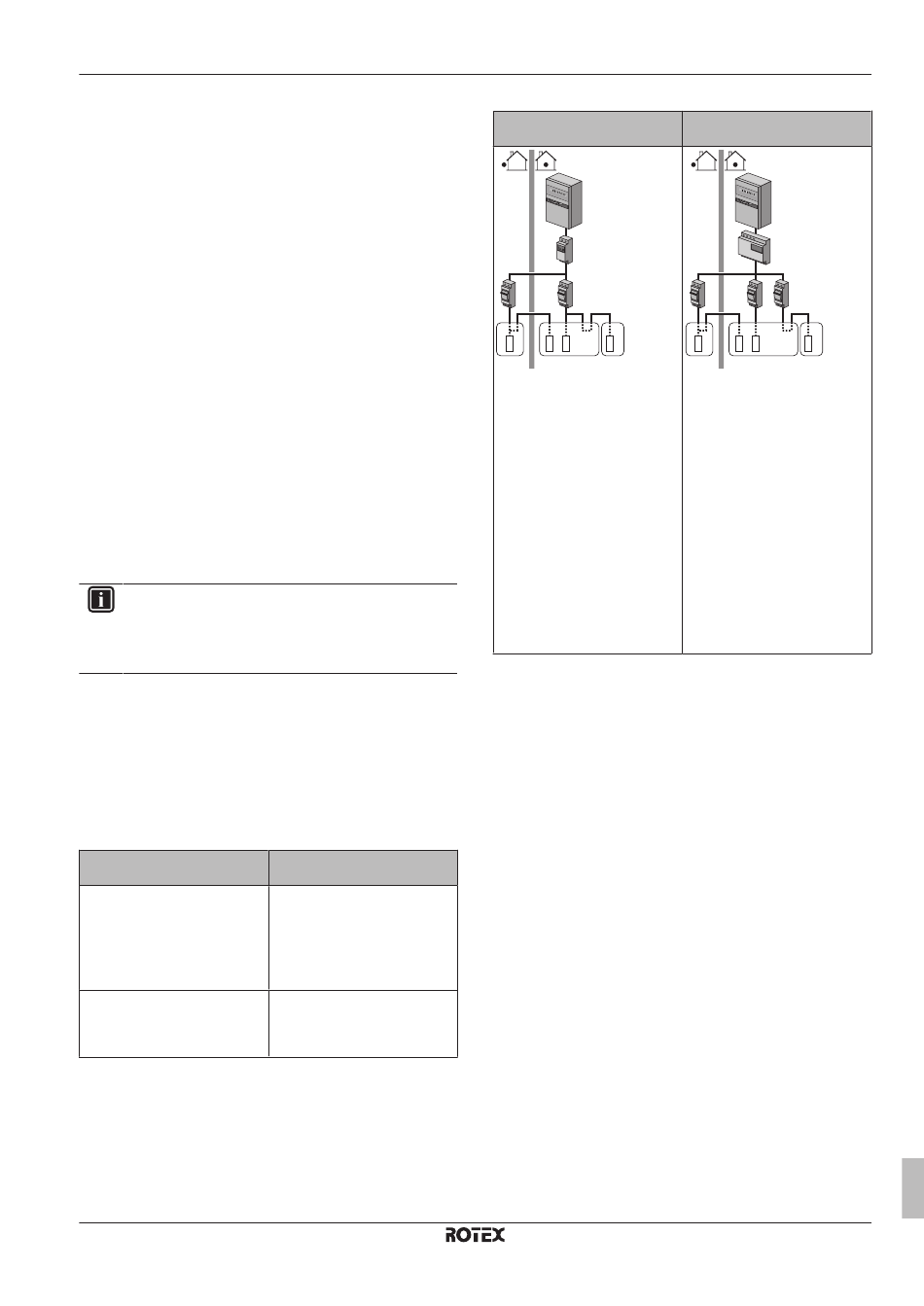

Exemple
Outil de mesure de la
puissance monophasé
0
0
58 0
1 5 0
a
b
c c
d e f g
A B C
A Unité extérieure
B Unité intérieure
C Ballon ECS
a Armoire électrique (L /N)
1
b Outil de mesure de la
puissance (L /N)
1
c Fusible (L /N)
1
d Unité extérieure (L /N)
1
e Unité intérieure (L /N)
1
f Chauffage d'appoint (L /N)
1
g Booster ECS (L /N)
1
Exception
▪ Vous pouvez utiliser un deuxième outil de mesure de la puissance
si:
▪ La portée du premier outil n'est pas suffisante.
▪ L'outil de mesure de la puissance électrique ne peut être
installé facilement dans l'armoire électrique.
▪ Des réseaux triphasés de 230 V et 400 V sont associés (très
peu fréquent), en raison des limitations techniques des outils de
mesure de la puissance.
▪ Connexion et installation:
▪ Connectez le deuxième outil de mesure de la puissance à
X5M/9 et X5M/10.
▪ Dans le logiciel, les données de consommation électrique des
deux outils de mesure sont ajoutées, vous n'avez donc PAS à
déterminer quel outil suit quelle consommation électrique. Vous
devez uniquement définir le nombre d'impulsions de chaque
outil de mesure de la puissance.
▪ Un exemple avec deux outils de mesure de la puissance est
proposé dans la section "5.5.4 Alimentation électrique à tarif
préférentiel" à la page 21.
5.5.4 Alimentation électrique à tarif préférentiel
Règle générale
▪ Outil de mesure de la puissance 1: mesure l'unité extérieure.
▪ Outil de mesure de la puissance 2: mesure le reste (unité
intérieure, chauffage d'appoint et booster ECS en option, par
exemple).
Installation
▪ Connectez l'outil de mesure de la puissance 1 à X5M/7 et X5M/8.
Outil de mesure de la
puissance triphasé
0
0
58 0
1 5 0
a
b
  
 
c c d
e f g h
A B C
A Unité extérieure
B Unité intérieure
C Ballon ECS
a Armoire électrique (L /L /L /N)
1 2 3
b Outil de mesure de la
puissance (L /L /L /N)
1 2 3
c Fusible (L /L /L /N)
1 2 3
d Fusible (L /N)
1
e Unité extérieure (L /L /L /N)
1 2 3
f Unité intérieure (L /L /L /N)
1 2 3
g Chauffage d'appoint (L /L /L /
1 2 3
N)
h Booster ECS (L /N)
1
