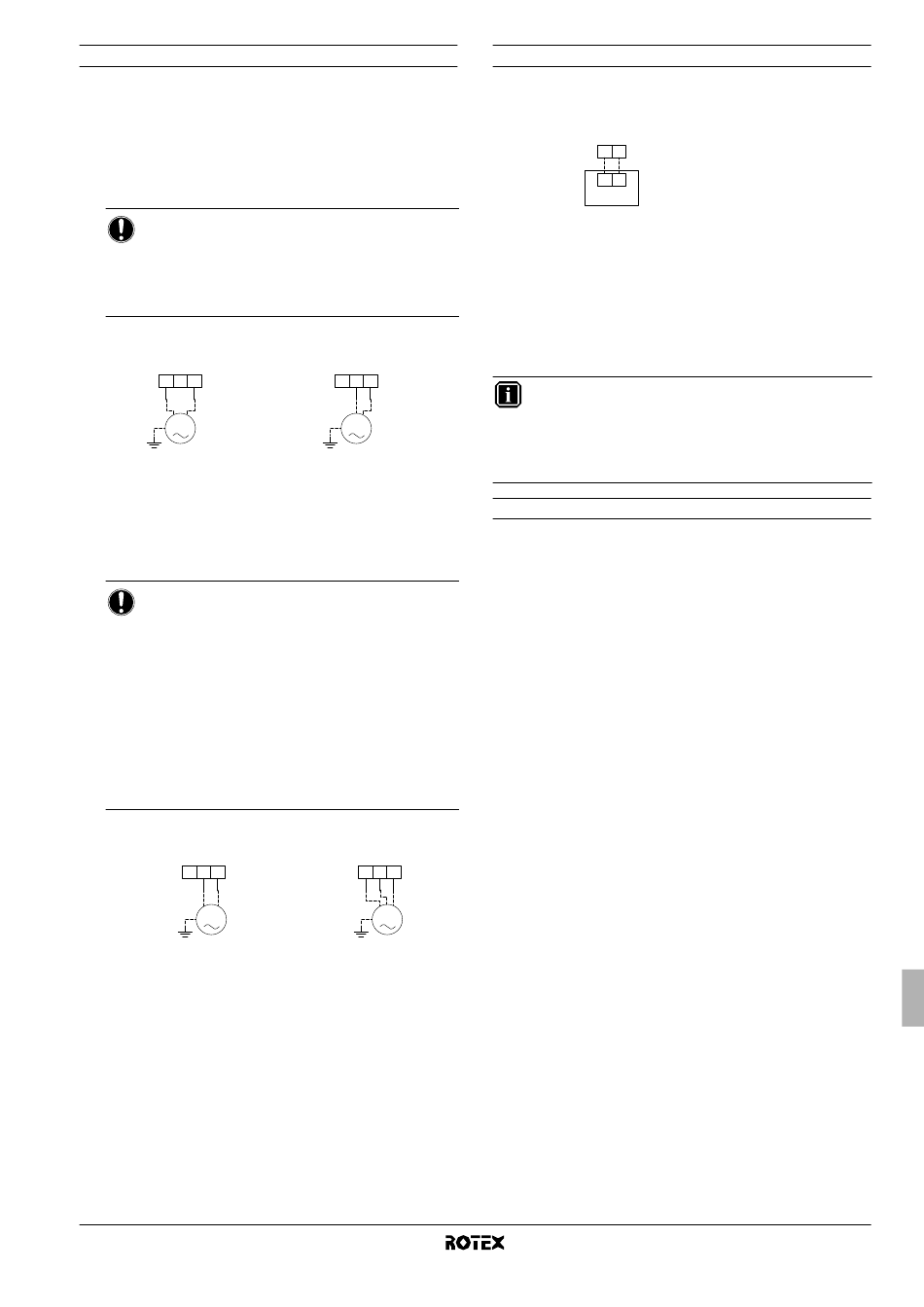

Raccordement des câbles de commande de vanne
Configuration minimale des vannes
■
Alimentation électrique: 230 V AC
■
Courant de service maximal: 100 mA
Câblage de la vanne à 2 voies
1 À l'aide du câble approprié, raccordez le câble de commande de
vanne à la borne X2M comme illustré dans le schéma de câblage.
REMARQUE
Le câblage est différent pour une vanne NC
(normalement fermée) et une vanne NO (normalement
ouverte). Veillez à effectuer la connexion aux numéros
de bornes corrects comme détaillé dans le schéma de
câblage et les illustrations ci-dessous.
Vanne à 2 voies normalement
fermée (NC)
X2M 5 6 7
M
NC
2 Fixez le(s) câble(s) aux supports d'attache-câbles au moyen
d'attache-câbles pour réduire les contraintes.
Câblage de la vanne à 3 voies
1 À l'aide du câble approprié, raccordez le câble de commande de
vanne aux bornes appropriées comme illustré dans le schéma
de câblage.
REMARQUE
Il est possible de raccorder deux types de vannes
à 3 voies. Le câblage est différent pour chaque type:
■
Vanne à 3 voies de type "2 fils à ressort de
rappel"
La vanne à 3 voies doit être montée de telle
manière que lorsque la vanne à 3 voies est au
repos (non active), le circuit de chauffage de
volume est sélectionné.
■
Vanne à 3 voies de type "SPST 3 fils"
La vanne à 3 voies doit être montée de telle sorte
que quand les bornes 9 et 10 sont électrifiées, le
circuit d'eau chaude domestique soit sélectionné.
Vanne "2 fils à ressort
de rappel"
X2M 8 9 10
M
2 Fixez le(s) câble(s) aux supports d'attache-câbles au moyen
d'attache-câbles pour réduire les contraintes.
RKHBH/X016BB
Unité intérieure pour système de pompe à chaleur air à eau
4PW62576-2 – 10.2010
Vanne à 2 voies normalement
ouverte (NO)
X2M 5 6 7
M
NO
Vanne "3 fils SPST"
X2M 8 9 10
M

Raccord du chauffage de la plaque de fond

1 À l'aide du câble approprié, raccordez le câble d'alimentation
électrique aux bornes appropriées comme illustré dans le
schéma de câblage.
X2M 15a 15
1 2
X1Y
Chauffage de la plaque de fond
2 Fixez le(s) câble(s) aux supports d'attache-câbles au moyen
d'attache-câbles pour réduire les contraintes.
3 Lors de l'acheminement des câbles, veillez à ce qu'ils ne gênent
pas le montage du couvercle de l'unité intérieure.
4 Sélectionnez les valeurs de réglage sur place appropriées pour
le chauffage de la plaque de fond. Reportez-vous aux sections
"[F-02]", "[F-03]" et "[F-04]" à la page 39.
INFORMATIONS
Le chauffage de la plaque de fond s'utilise uniquement en
combinaison avec l'unité RRLQ_AA/AB/BA ou dans le cas
du kit EKBPHT en option. Le chauffage de la plaque de
fond est contrôlé en interne par la carte de circuits
imprimés de l'unité extérieure RRLQ_CA.
Raccordement à une alimentation électrique à tarif réduit
Les compagnies d'électricité du monde entier mettent tout en œuvre
pour offrir un service d'électricité fiable à des prix compétitifs et sont
souvent autorisées à facturer leurs clients à des tarifs préférentiels.
Par ex. tarifs multiples, tarifs saisonniers, tarif pompe à chaleur
(Wärmepumpentarif) en Allemagne et en Autriche, ...
Cet équipement autorise une
d'alimentation électrique avec tarif réduit.
Adressez-vous au fournisseur d'électricité à l'endroit d'installation de
cet équipement pour savoir s'il est recommandé de brancher
l'équipement à l'un des systèmes d'alimentation électrique à tarif
réduit disponibles le cas échéant.
Si l'équipement est raccordé à ce type d'alimentation à tarif réduit, la
compagnie d'électricité est autorisée à:
■
couper le courant vers l'équipement pendant une certaine
période;
■
limiter la consommation électrique de l'équipement pendant une
certaine période.
L'unité intérieure est conçue pour recevoir un signal d'entrée grâce
auquel l'unité bascule en mode d'arrêt forcé. A ce moment, le
compresseur de l'unité extérieure ne fonctionnera pas.
connexion à ces systèmes
