Raccordement De L'alimentation Électrique Principale; Raccordement De L'interface Utilisateur - Rotex HPSU RBLQ05CAV3 Manuel D'installation

4 Installation

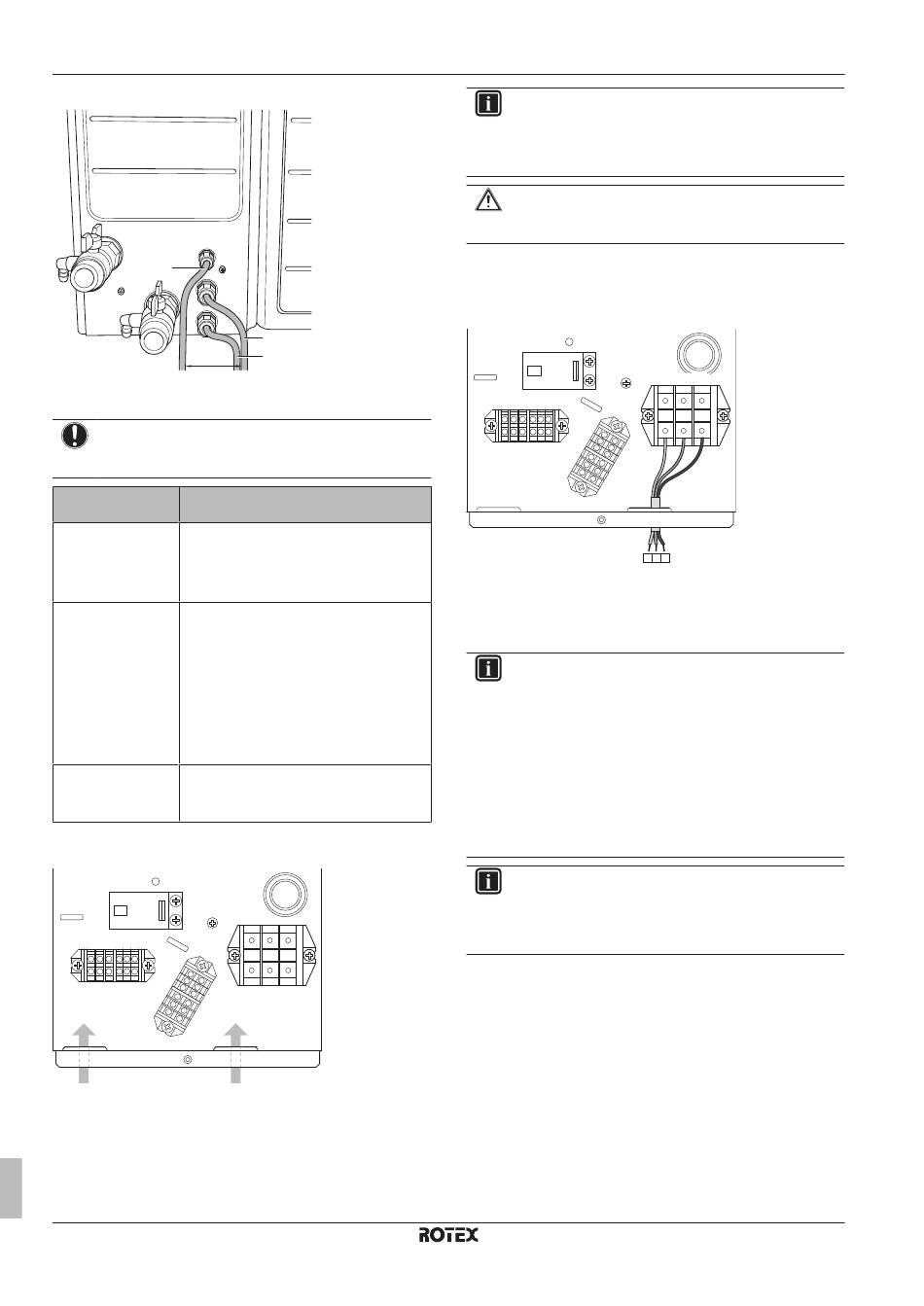

2 Insérez le câblage à l'arrière de l'unité:
a
≥25 mm
a Câble basse tension
b Câble haute tension
c Câble d'alimentation
REMARQUE
Une distance d'au moins 25 mm doit être respectée entre
les câbles de haute et de basse tension.
Disposition Câbles possibles (selon les options
installées)
a ▪ Interface utilisateur
Basse tension ▪ Câble d'interconnexion vers boîtier de
commande RKCB07CAV3
▪ Capteur extérieur à distance (option)
b ▪ Alimentation électrique à tarif normal
Haute tension ▪ Alimentation électrique à tarif préférentiel
▪ Convecteur de pompe à chaleur (option)
▪ Vanne d'arrêt (à fournir)
▪ Pompe à eau chaude sanitaire (non
fournie)
▪ Commande
rafraîchissement
c ▪ Alimentation principale
Alimentation
principale
3 À l'intérieur de l'unité, raccordez le câblage de la manière
suivante:
a
a Câblage basse tension
b Câblage haute tension + alimentation électrique principale
4 Vérifiez que le câble n'est PAS en contact avec des bords
coupants ou la tuyauterie de gaz chaude.
5 Installez le couvercle du coffret électrique.
Manuel d'installation
10
b
c
du chauffage/
b
INFORMATIONS
Lors de la mise en place de câbles supplémentaires ou en
option, prévoyez une longueur de câble suffisante. Cela
permettra de retirer/repositionner le coffret électrique et
d'accéder aux autres composants lors d'un entretien.
ATTENTION
N'insérez et ne placez PAS une longueur de câble
excessive dans l'unité.
4.4.2 Raccordement de l'alimentation électrique
principale
1 Raccordez l'alimentation électrique principale.
1 GND
2 L
3 N
4.4.3

Raccordement de l'interface utilisateur

INFORMATIONS
▪ Si AUCUN boîtier de commande RKCB07CAV3 n'est
présent dans le
utilisateur directement à l'unité extérieure.
▪ Si un boîtier de commande RKCB07CAV3 est présent
dans le système, vous pouvez également raccorder
l'interface utilisateur au boîtier de commande. Pour ce
faire, raccordez l'interface utilisateur aux bornes
X2M/20+21 du boîtier de commande, puis raccordez le
boîtier de commande à l'unité extérieure en connectant
les bornes X2M/20+21 aux bornes X5M/1+2 de l'unité
extérieure.
INFORMATIONS
Pour obtenir davantage de détails sur la manière de
raccorder l'interface utilisateur au boîtier de commande,
reportez-vous au guide de référence de l'installateur ou au
manuel d'installation du boîtier de commande.
ROTEX HPSU basse température monobloc
1 2 3
X4M
1 2 3
système, raccordez l'interface
RBLQ+RDLQ05+07CAV3
4P417248-1D – 2018.06
