Raccordement des câbles de commande de vanne
Configuration minimale des vannes
■
Alimentation électrique: 230 V AC
■
Courant de service maximal: 100 mA

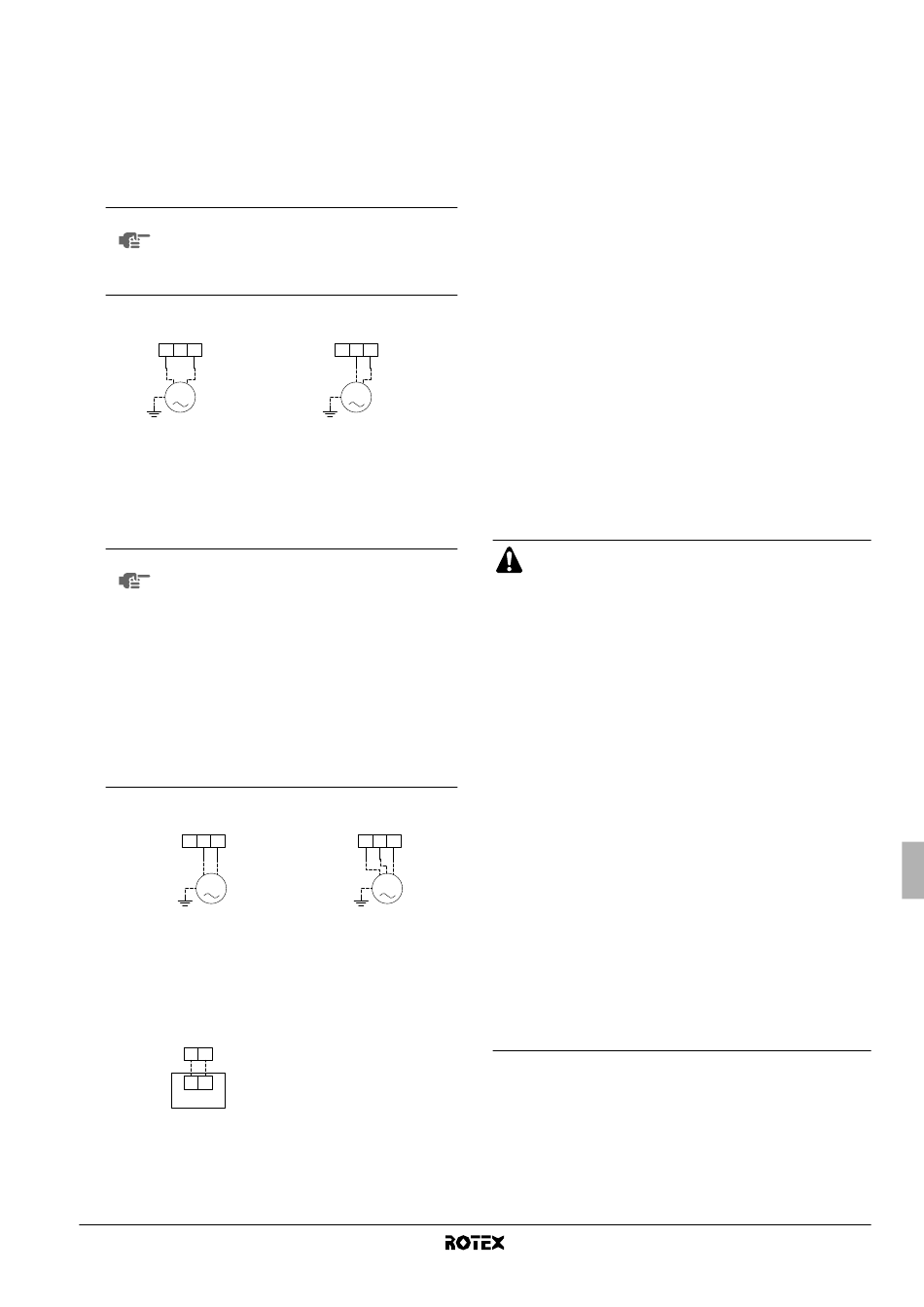

Câblage de la vanne à 2 voies
1 A l'aide du câble approprié, raccorder le câble de commande de
vanne à la borne X2M comme illustré dans le schéma de
câblage.
REMARQUE Le câblage est différent pour une vanne NC
(normalement fermée) et une vanne NO (normale-
ment ouverte). Veiller à effectuer la connexion aux
numéros de bornes corrects comme détaillé dans le
schéma de câblage et les illustrations ci-dessous.
Vanne à 2 voies
normalement fermée (NC)
X2M 5 6 7
M
NC
2 Fixer le(s) câble(s) aux supports d'attache-câbles au moyen
d'attache-câbles pour réduire les contraintes.
Câblage de la vanne à 3 voies
1 A l'aide du câble approprié, raccorder le câble de commande de
vanne aux bornes appropriées comme illustré dans le schéma
de câblage.
REMARQUE Il est possible de raccorder deux types de vannes
à 3 voies. Le câblage est différent pour chaque
type:
■
Vanne à 3 voies de type "2 fils à ressort de
rappel"
La vanne à 3 voies doit être montée de telle
manière que lorsque la vanne à 3 voies est
au repos (non active), le circuit de chauffage
de volume est sélectionné.
■
Vanne à 3 voies de type "SPST 3 fils"
La vanne à 3 voies doit être montée de telle
sorte que quand les bornes 9 et 10 sont
électrifiées,
domestique soit sélectionné.
Vanne "2 fils à ressort
de rappel"
X2M 8 9 10
M
2 Fixer le(s) câble(s) aux supports d'attache-câbles au moyen
d'attache-câbles pour réduire les contraintes.
Câblage du chauffage de fond de bac
1 A l'aide du câble approprié, raccorder le câble d'alimentation
électrique aux bornes appropriées comme illustré dans le
schéma de câblage.
X2M 15a 15
1 2
X1Y
Chauffage de fond de bac
2 Fixer le(s) câble(s) aux supports d'attache-câbles au moyen
d'attache-câbles pour réduire les contraintes.
RKHBH/X008BA
Unité intérieure pour système de pompe à chaleur air à eau
4PW54224-1A
Vanne à 2 voies
normalement ouverte (NO)
X2M 5 6 7
M
NO
le circuit d'eau chaude
Vanne "3 fils SPST"
X2M 8 9 10
M
3 Lors de l'acheminement des câbles, veiller à ce qu'ils ne gênent
pas le montage du couvercle de l'unité intérieure.
4 Sélectionner les valeurs de réglage sur place appropriées pour
le chauffage de fond de bac. Voir "[F-02]", "[F-03]" et "[F-04]" à la
page 33.
Raccordement à une alimentation électrique à tarif
réduit
Les compagnies d'électricité du monde entier mettent tout en œuvre
pour offrir un service d'électricité fiable à des prix compétitifs et sont
souvent autorisées à facturer leurs clients à des tarifs préférentiels.
Par ex. tarifs multiples, tarifs saisonniers, tarif pompe à chaleur
(Wärmepumpentarif) en Allemagne et en Autriche, ...
Cet équipement autorise une
d'alimentation électrique avec tarif réduit.
S'adresser au fournisseur d'électricité à l'endroit d'installation de cet
équipement pour savoir s'il est recommandé de brancher
l'équipement à l'un des systèmes d'alimentation électrique à tarif
réduit disponibles le cas échéant.
Si l'équipement est raccordé à ce type d'alimentation à tarif réduit, la
compagnie d'électricité est autorisée à:
■
couper le courant vers l'équipement pendant une certaine
période;
■
limiter la consommation électrique de l'équipement pendant une
certaine période.
L'unité intérieure est conçue pour recevoir un signal d'entrée grâce
auquel l'unité bascule en mode d'arrêt forcé. A ce moment, le
compresseur de l'unité extérieure ne fonctionnera pas.
ATTENTION
Pour une alimentation électrique à tarif réduit comme
illustré ci-dessous de type 1
■
Si l'alimentation électrique au tarif réduit est du type à
non interruption de l'alimentation électrique, le
contrôle des chauffages est toujours possible.
Pour les différentes possibilités de contrôler les
chauffages aux moments où sont actifs les tarifs
réduits, se reporter à "[D] Alimentation électrique à
tarif réduit/Valeur de décalage local loi d'eau" à la
page 32.
Si les chauffages doivent être contrôlés aux moments
où l'alimentation électrique aux tarifs réduits est
arrêtée, alors ces chauffages seront raccordés à une
alimentation électrique séparée.
■
Pendant la période où le tarif réduit est activé et où
l'alimentation électrique
consommation de courant en veille est possible (PCB,
contrôleur, pompe, ...).
Pour une alimentation électrique à tarif réduit comme
illustré ci-dessous de type 2 ou 3
Si pendant l'alimentation électrique à tarif réduit,
l'alimentation électrique est coupée, alors les chauffages
ne peuvent pas être contrôlés.
■
L'interruption de cette alimentation électrique ne doit
pas être supérieure à 2 heures, sinon l'horloge en
temps réelle du contrôleur sera réinitialisée.
■
Pendant l'interruption de l'alimentation électrique,
l'affichage du contrôle sera vide.
connexion à ces systèmes
est continue, alors la
