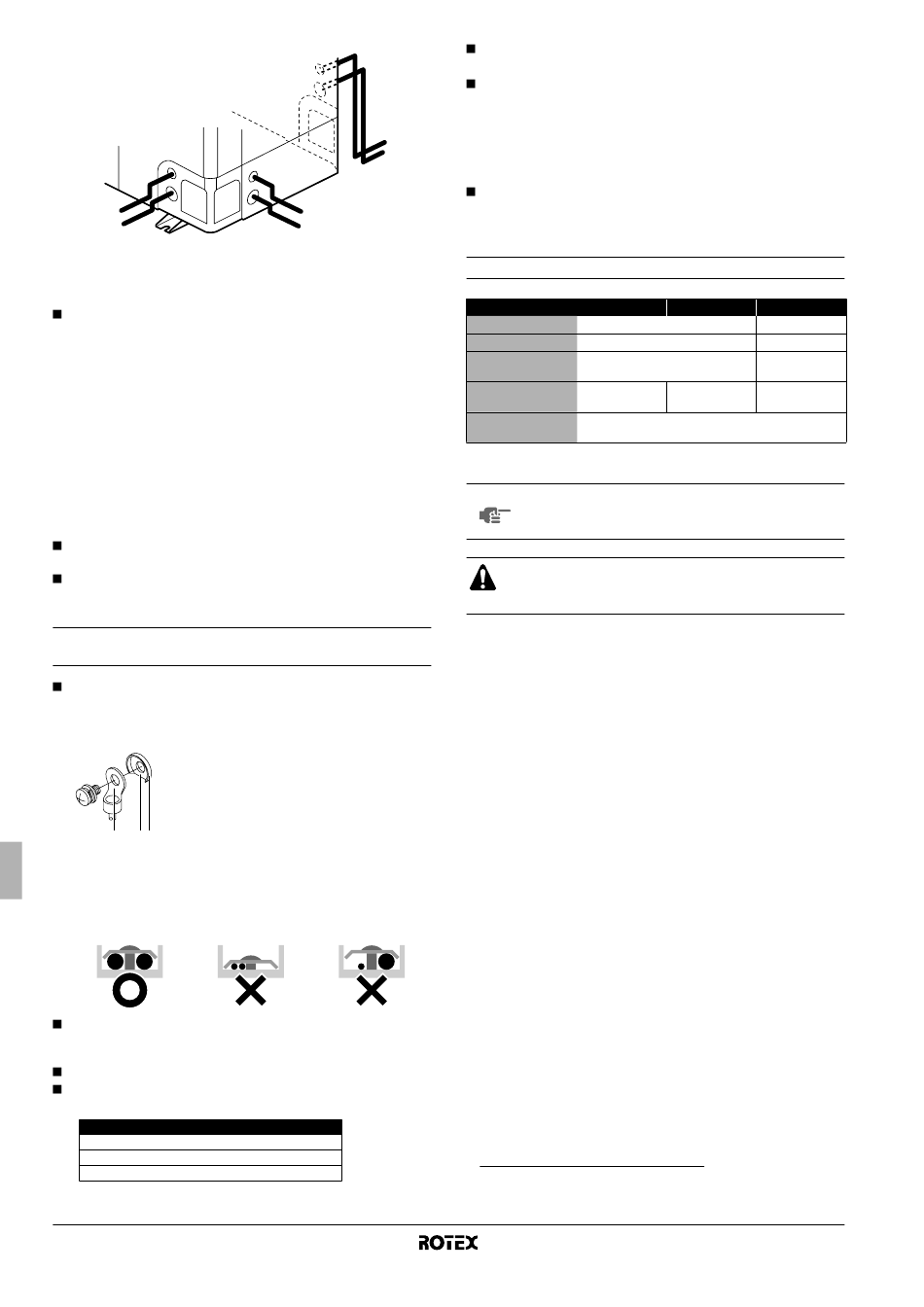

Spécifications Des Composants De Câblage Standard; Précautions À Prendre Pour Le Câblage De L'alimentation Et Entre Les Unités - Rotex RRHQ011BAV3 Manuel D'installation

2
1
1 Alimentation électrique, câblage de terre, et le cas échéant:
fil du chauffage de la plaque de fond
2 Câblage entre les unités
Lorsque les câbles sont acheminés à partir de l'unité, un
manchon de protection pour les conduits (insertions GP) peut
être inséré dans le trou éjecteur. (Voir figure 3)
1 Câble
2 Bague
3 Ecrou
4 Bâti
5 Flexible
A Intérieur
B Extérieur
Quand vous n'utilisez pas une conduite de câble, veillez à
protéger les câbles avec des tubes en vinyle pour éviter que les
coins du trou d'éjection ne coupent les câbles.
Respecter le schéma de câblage pour tous les travaux de
montage électrique.
Former les câbles et fixer fermement le couvercle pour que le
couvercle s'intègre correctement.
Précautions à prendre pour le câblage de l'alimentation
et entre les unités
Utiliser une borne du type épissure pour la connexion à la
planche à bornes de l'alimentation électrique. S'il est impossible
à utiliser pour des raisons inévitables, respectez les instructions
suivantes.
1 Borne de pression ronde
2 Section découpée
3 Rondelle à collerette
1 2 3
- Ne pas connecter des câbles de sections différentes à la
même borne d'alimentation. (Un desserrage de la connexion
peut provoquer une surchauffe.)
- Lors de la connexion de câbles de même section, les
raccorder selon l'illustration ci-dessous.
Utilisez le bon tournevis pour serrer les vis du bornier.
Les petits tournevis peuvent endommager la tête de la vis et
empêcher une fixation correcte.
Serrer trop fort les vis du bornier peut endommager les vis.
Voir le tableau ci-dessous pour les couples de serrage de vis de
bornier.
Couple de serrage (N•m)
M4 (X1M)
M5 (X1M)
M5 (EARTH)
Manuel d'installation
14
2
1
2
1
1,2~1,8
2,0~3,0
3,0~4,0
Se référer aux instructions d'installation jointes à l'unité
intérieure pour le câblage de l'unité intérieure, etc.
Attacher un disjoncteur de fuite à la terre et un fusible sur la
ligne d'alimentation électrique. (Voir figure 6)
1 Disjoncteur de fuite à la terre
2 Fusible
3 Dispositif de régulation à distance
Quand vous câblez, utilisez les câbles prévus, faites des
connexions complètes et fixez les câbles pour qu'aucune force
externe ne soit appliquée sur les bornes.
Spécifications des composants de câblage standard
RRHQ_V3
Phase et fréquence
Tension 220~240 V
Fusible de remplace-
ment recommandé
Ampérage minimal
28,2 A
(a)
du circuit
Type de fil du câblage Section minimale du câble de 2,5 mm
entre les unités
(a) Les valeurs énumérées sont des valeurs maximales (voir données électriques de
la combinaison avec l'unité intérieure pour connaître les valeurs exactes).
REMARQUE Sélectionner les dimensions de tous les câbles et fils
conformément aux
nationales en vigueur.
Après avoir terminé le travail électrique, confirmer que
chaque composant électrique et la borne à l'intérieur du
coffret électrique sont raccordés fermement.
Pour modèles V3: Equipement conforme à EN/IEC 61000-3-12
Le schéma de câblage se trouve à l'intérieur de la plaque avant de
l'unité.
(1) Norme technique européenne/internationale fixant les limites des
courants harmoniques produits par l'équipement raccordé aux systèmes
basse tension publiques avec une entrée de courant de >16 A et ≤75 A
par phase.
RRHQ0011~016BAV3 + RRLQ011~016BAV3+W1
Unité extérieure pour pompe à chaleur air à eau
RRLQ_V3 RRLQ_W1
1N~ 50 Hz 3N~ 50 Hz
380~415 V
32 A 20 A
28,7 A 14 A
2
et applicable
pour 230 V
réglementations locales
(1)
4PW54248-1
et
