Lors de l'installation du disjoncteur de protection contre les
fuites à la terre, veillez à ce qu'il soit compatible avec l'inverseur
(résistant aux parasites électriques haute fréquence) pour éviter
un déclenchement inutile du disjoncteur de protection contre les
fuites à la terre.
■
Le câble d'alimentation et le disjoncteur doivent être
sélectionnés conformément à la législation applicable.
■
N'utilisez pas de fils taraudés, de fils à conducteur toronné
(reportez-vous à la mise en garde 1 de la section "Remarques à
prendre en compte" à la page 15), de rallonges ou de raccords
provenant d'un système en étoile, ils peuvent entraîner une
surchauffe, une décharge électrique ou un incendie.
■
N'utilisez pas des pièces électriques achetées localement dans
le produit et ne raccordez pas l'alimentation du ruban de
chauffe, etc. au bornier. Cela pourrait provoquer une décharge
électrique ou un incendie.
■
Cette unité étant équipée d'un inverseur, l'installation d'un
condensateur à compensation de phase détériorera non
seulement l'effet d'amélioration du facteur puissance, mais
entraînera
également
condensateur dû à des ondes haute fréquence. Par conséquent,
vous ne devez jamais installer de condensateur à compensation
de phase.
ATTENTION
Veillez à installer les fusibles ou les disjoncteurs requis.
■
Cet équipement est conforme à EN/CEI 61000-3-11
autant que l'impédance du système Z
à Z
au point d'interface entre l'alimentation de l'utilisateur et
max
le réseau public. L'installateur ou l'utilisateur de l'équipement a
la responsabilité – éventuellement en consultant l'opérateur du
réseau de distribution – de veiller à ce que l'équipement soit
uniquement raccordé à l'alimentation avec une impédance du
système Z
inférieure ou égale à Z
sys
■
Equipement conforme à EN/IEC 61000-3-12
14.2. Câblage interne – Tableau des pièces
AC1,AC2 ........................... Connecteur
E1,E2 ................................ Connecteur
E1H ................................... Chauffage de fond de bac
FU1 ................................... Fusible 30 A
FU2,FU3............................ Fusible 3,15 A
FU4,FU5............................ Fusible 1 A 250 V
HR1,HR2........................... Connecteur
L ........................................ Sous tension
L1R.................................... Réacteur
LED A................................ Lampe témoin
M1C................................... Moteur de compresseur
M1F ................................... Moteur de ventilateur
MRM10,MRM20,MRC/W .. Relais magnétique
N........................................ Neutre
PCB1,PCB2 ...................... Carte de circuits imprimés
PM1................................... Module d'alimentation
Q1L ................................... Protection contre la surcharge
R1T~R3T........................... Thermistance
S2~S102 ........................... Connecteur
SA2 ................................... Parasurtenseur
(1) Norme technique européenne/internationale fixant les limites de variation
de tension, de fluctuation de tension et d'oscillation dans les systèmes
d'alimentation basse tension publics pour équipements avec courant
nominal de ≤75 A.
(2) Norme technique européenne/internationale fixant les limites des
courants harmoniques produits par l'équipement raccordé aux systèmes
basse tension publics avec une entrée de courant de >16 A et ≤75 A par
phase.
Manuel d'installation
14
un
échauffement
anormal
(1)
soit inférieure ou égale
sys
=0,42 Ω
. Z
max
max
(2)
Sheet metal .......................Plaque de la barrette de raccordement
SW1...................................Commutateur d'activation/de désactiva-
SW4...................................Commutateur de réglage local
U ........................................Connecteur
V ........................................Connecteur
V2,V3,V5,V9,V100.............Varistance
W .......................................Connecteur
X11A,X12A ........................Connecteur
X1M,X2M...........................Barrette de raccordement
Y1E....................................Bobine
Y1R....................................Bobine de l'électrovanne d'inversion
Z1C~Z7C ...........................Tore magnétique
du

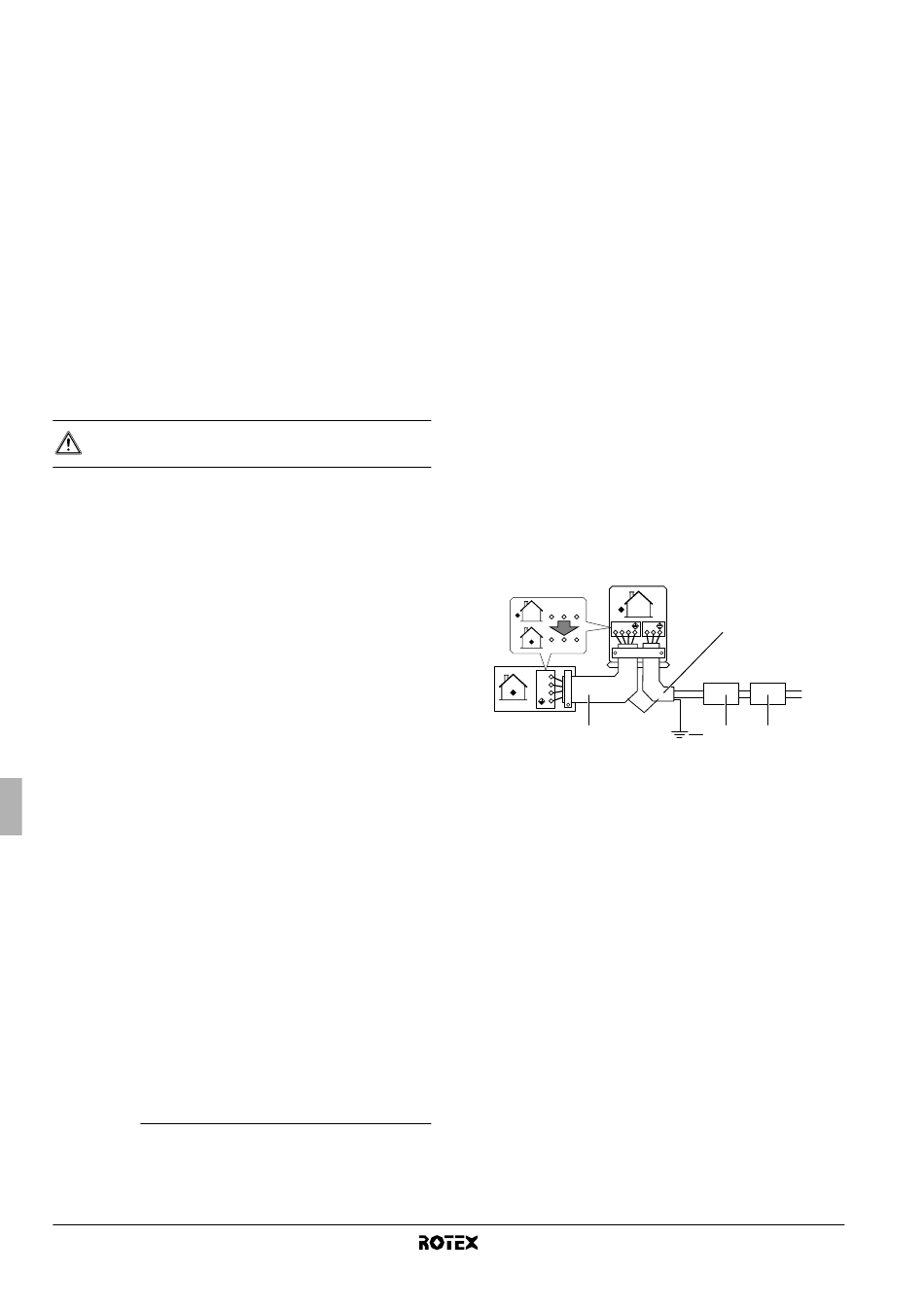

14.3. Connexion du câblage d'alimentation et du
câblage entre les unités
1
Dénudez le fil sur (20 mm).
2
Raccordez les fils de connexion entre les unités intérieure et
extérieure de manière à ce que les numéros de borne
correspondent (reportez-vous au schéma de câblage ci-
dessous). Serrez bien les vis des bornes. Nous vous
pour
recommandons de serrer les vis à l'aide d'un tournevis à tête
plate.
Reportez-vous également à la mise en garde 2 de la section
"Remarques à prendre en compte" à la page 15 pour les
directives de câblage.
1 2 3
1 2 3
1
2
3
1 Interconnexion entre l'unité intérieure et l'unité extérieure:
si la longueur de fil dépasse 10 mètres, utilisez des fils de
∅2,5 mm plutôt que des fils de ∅1,5 mm.
2 Câble d'alimentation
(reportez-vous à la plaque signalétique de l'unité pour le
courant de fonctionnement maximal)
3 Terre
4 Disjoncteur de sécurité
5 Disjoncteur de protection contre les fuites à la terre
tion du fonctionnement forcé
de
la
vanne
électronique
2
1 2 3
L N
H05VV
1
3
4
RRLQ006~008BBV3
Unité extérieure pour pompe à chaleur air à eau
4PW68222-1 – 02.2011
de
détente
50 Hz
230 V
5
