Câblage interne - Tableau des pièces
Se reporter au schéma de câblage interne fourni avec l'unité (à
l'intérieur du couvercle du boîtier électrique de l'unité intérieure). Une
liste des abréviations utilisées est donnée ci-dessous.
A1P.................. Carte PCB principale
A2P.................. Carte PCB de la commande numérique (interface
utilisateur)
A3P.......... * ..... Thermostat (RKRTW/R) (PC=circuit électrique
interne) (option)
A4P.......... * ..... Carte d'adresse d'alarme distante (EKRP1HB)
(option)
A4P.......... * ..... Carte PCB récepteur (RKRTR) (option)
E1H.................. Elément de chauffage d'appoint 1
E2H.................. Elément de chauffage d'appoint 2
E3H.................. Elément de chauffage d'appoint 3
E4H..........# ..... Surchauffage (3 kW)
F1B,F3B .......... Fusible de chauffage d'appoint
F2B ..........# ..... Fusible de surchauffage
F1T .................. Fusible thermique chauffage d'appoint (250 V, 94°C)
FU1.................. Fusible 3,15 A T 250 V pour PCB
FU2.................. Fusible 5 A T 250 V
FuR,FuS .......... Fusible 5 A 250 V pour carte PCB d'alarme distante
K1M ................. Contacteur chauffage d'appoint niveau 1
K2M ................. Contacteur chauffage d'appoint niveau 2
K3M .........# ..... Contacteur de surchauffage
K4M ................. Relais de pompe
K5M,K6M......... Contacteur pour débranchement de tous les pôles
du chauffage d'appoint
M1P ................. Pompe
M2S .......## ..... Vanne à 2 voies pour mode de refroidissement
(option)
M3S .........# ..... Vanne à 3 voies: chauffage par le sol/eau chaude
domestique
PHC1 ............... Circuit d'entrée de l'optocoupleur
Q1DI ................ Disjoncteur de fuite à la terre (non fourni)
Q1L.................. Protection thermique de chauffage d'appoint
Q2L,Q3L ..# ..... Protection thermique de surchauffage
R1H ......... * ..... Capteur d'humidité (RKRTR) (option)
R1T.......... * ..... Sonde extérieure (RKRTW) (option)
R1T.................. Thermistance de l'échangeur de chaleur d'eau de
sortie
R2T.......... * ..... Capteur externe (sol ou ambiant) (EKRTETS)
(option)
R2T.................. Thermistance d'eau de sortie de chauffage d'appoint
R3T.................. Thermistance côté réfrigérant
R4T.................. Thermistance d'entrée d'eau
R5T..........# ..... Thermistance d'eau chaude domestique
S1L .................. Contacteur de débit
S2S.................. Contact d'alimentation électrique au tarif réduit
S3S.................. Contact du point de consigne double 2
S4S.................. Contact du point de consigne double 1
SS1.................. Microcommutateur
TR1.................. Transformateur 24 V du PCB
V1S.................. Suppresseur d'étincelle 1
V2S.................. Suppresseur d'étincelle 2
X1M~X9M........ Borniers
* En option
# Applications avec ballon d'eau chaude domestique
uniquement
## Applications de chauffage/refroidissement uniquement
RKHBH/X008BA
Unité intérieure pour système de pompe à chaleur air à eau
4PW54224-1A
Directives de câblage local
■
La plupart du câblage local de l'unité intérieure doit être fait sur
le bornier à l'intérieur du coffret électrique. Pour accéder au
bornier, retirer le couvercle de l'unité intérieure et le panneau de
service du coffret électrique, voir "Ouverture de l'unité
intérieure" à la page 9.
AVERTISSEMENT
Couper l'alimentation électrique – c.-à-d. le courant
de l'unité extérieure et l'alimentation du chauffage
d'appoint et du ballon d'eau chaude domestique (le
cas échéant) – avant de retirer le panneau de service
du coffret électrique.
■
Les attache-câbles sont prévus au bas du coffret électrique.
Fixer tous les câbles à l'aide des attache-câbles (non fourni).
■
Un circuit électrique spécial est requis pour le chauffage
d'appoint.
■
Les installations équipées d'un ballon d'eau chaude domestique
(option) nécessitent un circuit électrique spécifique pour le
surchauffage.
Se reporter au manuel d'installation du ballon d'eau chaude
domestique.
Raccordement de l'alimentation électrique de l'unité
intérieure et du câble de communication
Configuration minimale du circuit et des câbles électriques
L'alimentation électrique de l'unité intérieure doit être fournie par
l'unité extérieure. La communication de données avec l'unité
extérieure est fournie via le même câble.
Pour toutes les directives et spécifications relatives au câblage sur
place entre l'unité intérieure et l'unité extérieure, se reporter au
manuel d'installation de l'unité extérieure.
Procédure
1 A l'aide du câble approprié, raccorder le circuit électrique aux
bornes appropriées comme indiqué dans le schéma de câblage
et l'illustration ci-dessous.
2 Raccorder le conducteur de terre (jaune/vert) à la vis de terre
sur la plaque de fixation du coffret électrique.
3 Fixer le câble aux supports d'attache-câbles au moyen
d'attache-câbles pour réduire les contraintes.
4 Lors de l'acheminement des câbles, veiller à ce qu'ils ne gênent
pas le montage du couvercle de l'unité intérieure, voir figure 3.

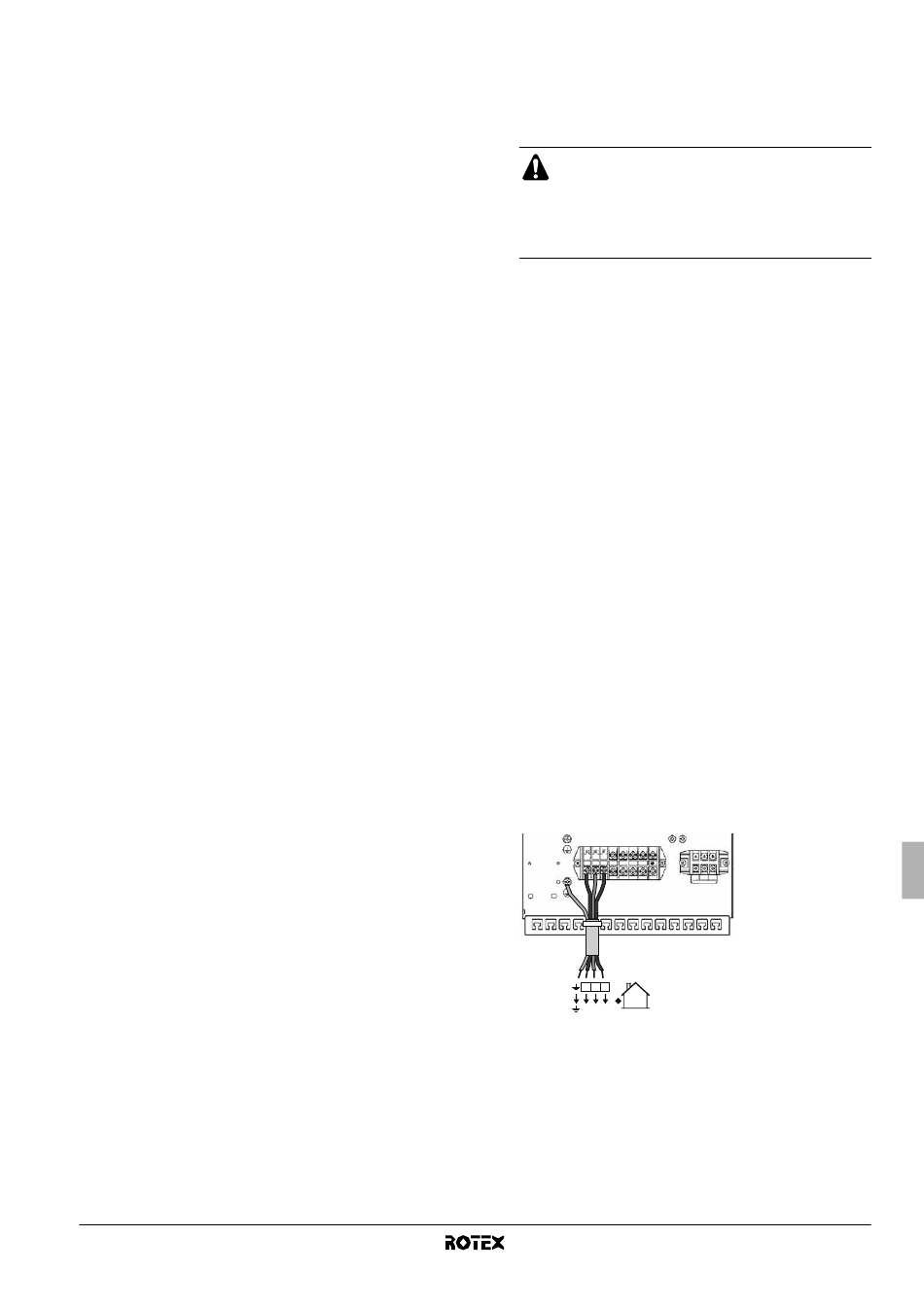

Remarque: seul le câblage local pertinent est illustré.
X1M
1 2 3
1 2 3
1 2 3
X3M
Manuel d'installation
18
