Übersicht Über Die Einheit; Einheit Öffnen; Hauptkomponenten - Rotex RRLQ011CAV3 Manuel D'installation

4. Ü
BERSICHT ÜBER DIE
4.1. Einheit öffnen
1x

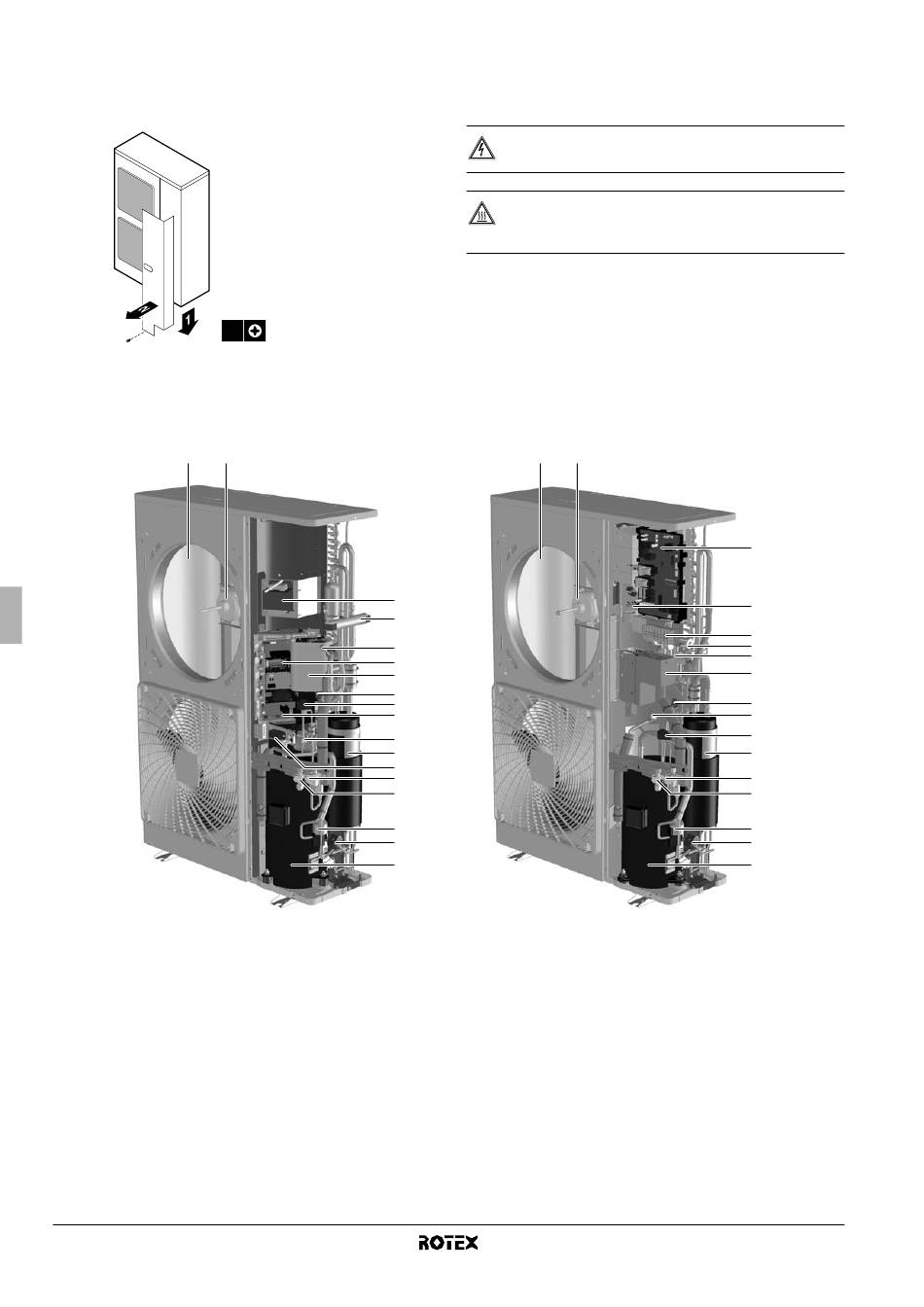

4.2. Hauptkomponenten

V3
1 2
1 Wärmetauscher
2 Lüftermotor
3 Reaktorspule(n)
4 4-Wege-Ventil
5 Entstörfilter-Platine (nur für V3-Modelle)
6 Wartungsplatine (nur für V3-Modelle)
7 Drucksensor
8 Einspritzung per elektronischem Expansionsventil
9 Hauptplatine (Inverter- und Steuerungsplatine) (nur für
V3-Modelle)
10 Hochdruckventil
Installationsanleitung
5
E
INHEIT
3
4
18
6
5
7
8
9
10
11
12
13
14
15
16
17
GEFAHR: STROMSCHLAG
Siehe "2. Sicherheitshinweise" auf Seite 2.
GEFAHR: KONTAKT MIT ROHREN UND INTERNEN
BAUTEILEN VERMEIDEN.
Siehe "2. Sicherheitshinweise" auf Seite 2.
W1
1 2
11 Akkumulator
12 Anschlüsse für die Datenübertragung und Stromversorgung
13 Gasleitungs-Absperrventil
14 Absperrventil der Flüssigkeitsleitung
15 Elektronisches Hauptexpansionsventil
16 Magnetventil (Heißgasdurchlauf)
17 Verdichter
18 Wartungsanschluss
19 Steuerungsplatine (Entstör- und Filterplatine) (nur für
W1-Modelle)
20 Inverterplatine (nur für W1-Modelle)
Außeneinheit für Luft-Wasser-Wärmepumpe
19
20
12
4
18
3
7
10
8
11
13
14
15
16
17
RRLQ011~016CAV3+W1
4PW57795-1 – 10.2010
