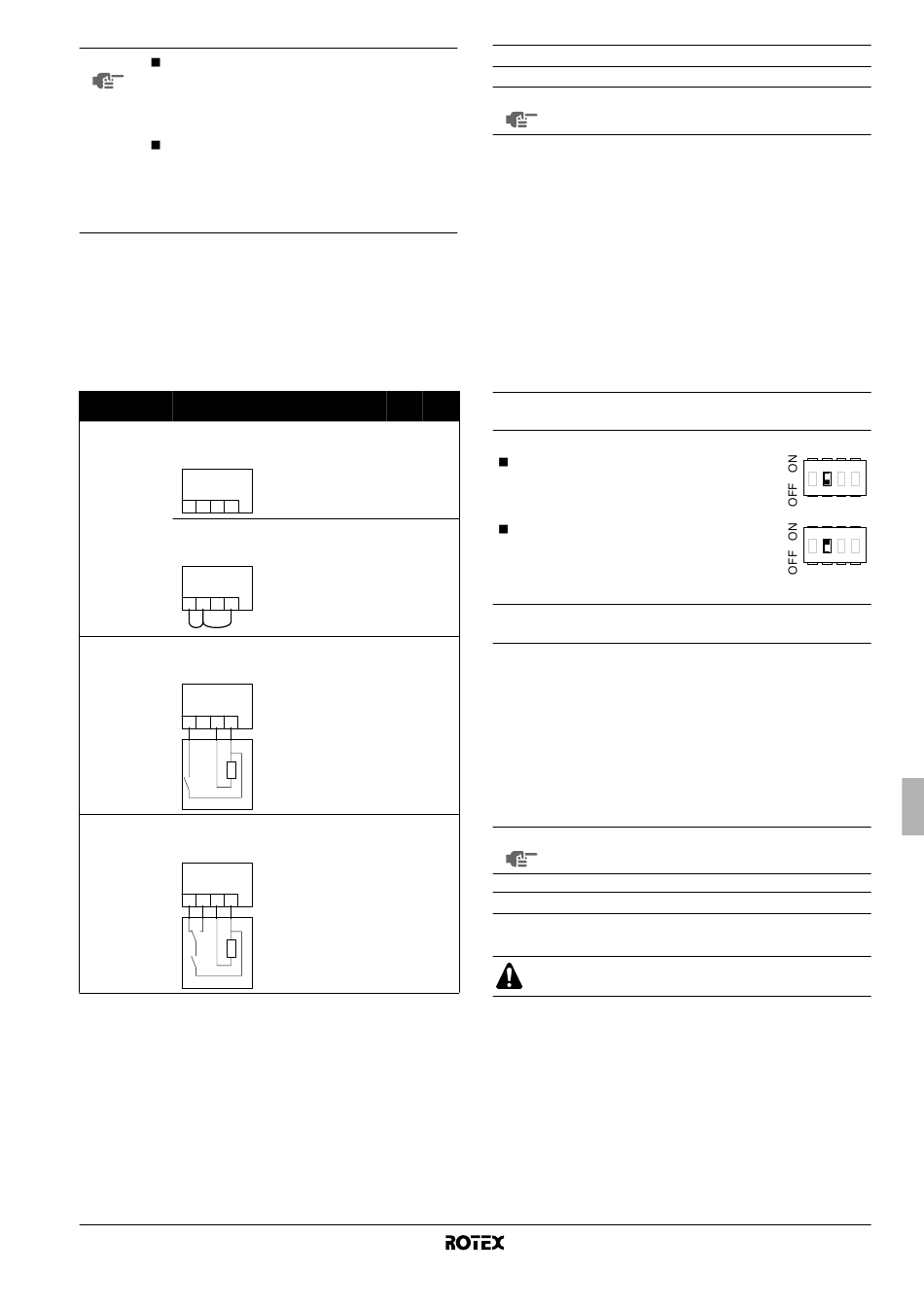

Configurazione Di Funzionamento Della Pompa; Configurazione Dell'installazione Del Serbatoio Dell'acqua Calda Per Usi Domestici; Prima Messa In Funzione Con Temperature Ambiente Esterne Basse; Controlli Prima Della Messa In Funzione - Rotex RDLQ011AA6V3 Mode D'emploi

NOTA Quando all'unità è collegato un termostato
ambiente, i timer di riscaldamento e di raffredda-
mento non sono mai disponibili. Gli altri timer non
subiscono interferenze. Per ulteriori informazioni
sui timer, consultare il manuale d'uso.
Quando un termostato ambiente è collegato
all'unità e viene premuto il pulsante = o il
pulsante y,
centralizzato e lampeggia ad indicare che il
termostato ambiente ha la priorità e controlla
l'accensione/lo spegnimento e la commutazione.
La seguente tabella riepiloga la configurazione richiesta e i collega-
menti elettrici del termostato sulla morsettiera nel quadro elettrico. Il
funzionamento della pompa è elencato nella terza colonna. Le ultime
tre colonne indicano se la seguente funzionalità è disponibile
sull'interfaccia dell'utente (IU) o è gestita dal termostato (T):
• Accensione/spegnimento del riscaldamento o raffredda-
mento dell'ambiente (y)
• commutazione riscaldamento/raffreddamento (=)
• timer di riscaldamento e di raffreddamento (pr)
Termostato Configurazione
Nessun • SS2-3 = OFF
termostato • Collegamenti
elettrici: (non)
X2M
H C L N
1 2 3 4
• SS2-3 = ON
• Collegamenti
elettrici:
X2M
H C L N
1 2 3 4
Termostato di • SS2-3 = ON
solo • Collegamenti
elettrici:
riscaldamento
X2M
H C L N
1 2 3 4
th
Termostato con • SS2-3 = ON
• Collegamenti
commutatore di
elettrici:
riscaldamento/
raffreddamento
X2M
H C L N
1 2 3 4
H C
th
th =
C =
H =
L, N =
(a) La pompa si arresta quando il riscaldamento/raffreddamento dell'ambiente viene
spento o quando l'acqua raggiunge la temperatura desiderata come impostato
nell'interfaccia dell'utente. Quando il riscaldamento/raffreddamento dell'ambiente
è acceso, la pompa si avvia per 3 minuti con intervalli di 5 minuti per controllare la
temperatura dell'acqua.
R(D/B)LQ011~016AA6V3+W1
Unità per sistema a pompe di calore aria-acqua
4PW53149-1
l'indicatore del controllo
Funzionamento
y y y y = = = = p p p p r r r r
della pompa
determinato UI UI UI
dalla
temperatura
dell'acqua in
(a)
uscita
accesa quando UI UI UI
il riscalda-
mento o il
raffreddament
o sono attivi
( )
y
accesa quando T — —
il termostato
ambiente invia
una richiesta di
riscaldamento
Acceso T T —
quando il
termostato
ambiente invia
una richiesta di
riscaldamento
o raffredda-
mento
Contatto del termostato
Contatto del raffreddamento
Contatto del riscaldamento
230 V CA
Configurazione di funzionamento della pompa
NOTA
Per impostare la velocità della pompa, consultare
"Impostazione della velocità della pompa" a pagina 22.
Senza un termostato ambiente
Quando all'unità non è collegato alcun termostato, il funzionamento
della pompa è determinato dalla temperatura dell'acqua in uscita.
Per obbligare la pompa a un funzionamento continuo senza un
termostato ambiente collegato, attenersi alla seguente procedura:
- impostare il commutatore bistabile SS2-3 su ON,
- cortocircuitare i numeri di terminale 1-2-4 sulla morsettiera
nel quadro elettrico.
Con un termostato ambiente
Quando all'unità è collegato un termostato ambiente, la pompa
funziona in modalità continua ogni volta che il termostato invia una
richiesta di riscaldamento o raffreddamento.
Configurazione dell'installazione del serbatoio
dell'acqua calda per usi domestici
Quando non è installato alcun serbatoio
dell'acqua calda per usi domestici, il
commutatore bistabile SS2-2 deve essere
impostato su OFF (impostazione predefinita).
Quando è installato un serbatoio dell'acqua
calda per usi domestici, il commutatore
bistabile SS2-2 deve essere impostato su
ON.
Prima messa in funzione con temperature ambiente
esterne basse
Durante l'avvio iniziale e quando la temperatura dell'acqua è bassa, è
importante che l'acqua venga riscaldata gradualmente. In caso
contrario, potrebbero verificarsi rotture delle pavimentazioni in
calcestruzzo dovute al rapido cambiamento della temperatura. Per
ulteriori informazioni, rivolgersi all'impresa responsabile per l'edificio
in calcestruzzo.
A tal fine, la temperatura minima di regolazione dell'acqua in uscita
può essere diminuita fino a un valore compreso tra 15°C e 25°C,
regolando l'impostazione sul campo [9-01] (limite minimo set point di
riscaldamento). Vedere "Impostazioni in loco" a pagina 23.
NOTA Il riscaldamento tra 15°C e 25°C viene eseguito solo
dal riscaldatore di riserva.

Controlli prima della messa in funzione

Controlli da eseguire prima della messa in marcia

Prima di effettuare qualunque collegamento elettrico è
indispensabile togliere l'alimentazione.
Una volta installato l'apparecchio, prima di chiudere il magneto-
termico eseguire le verifiche di seguito precisate:
1 Collegamenti elettrici eseguiti sul posto
Accertarsi che i collegamenti elettrici tra il pannello locale
d'alimentazione e l'unità e le valvole (ove pertinente), l'unità e il
termostato ambiente (ove pertinente), nonché l'unità e il
serbatoio dell'acqua calda per usi domestici siano stati eseguiti
in conformità alle indicazioni
"Collegamenti da effettuarsi in loco" a pagina 14, negli schemi
elettrici, nonché nelle Norme Europee e locali in merito.
1 2 3 4
1 2 3 4
contenute nel capitolo
Manuale d'installazione
21
