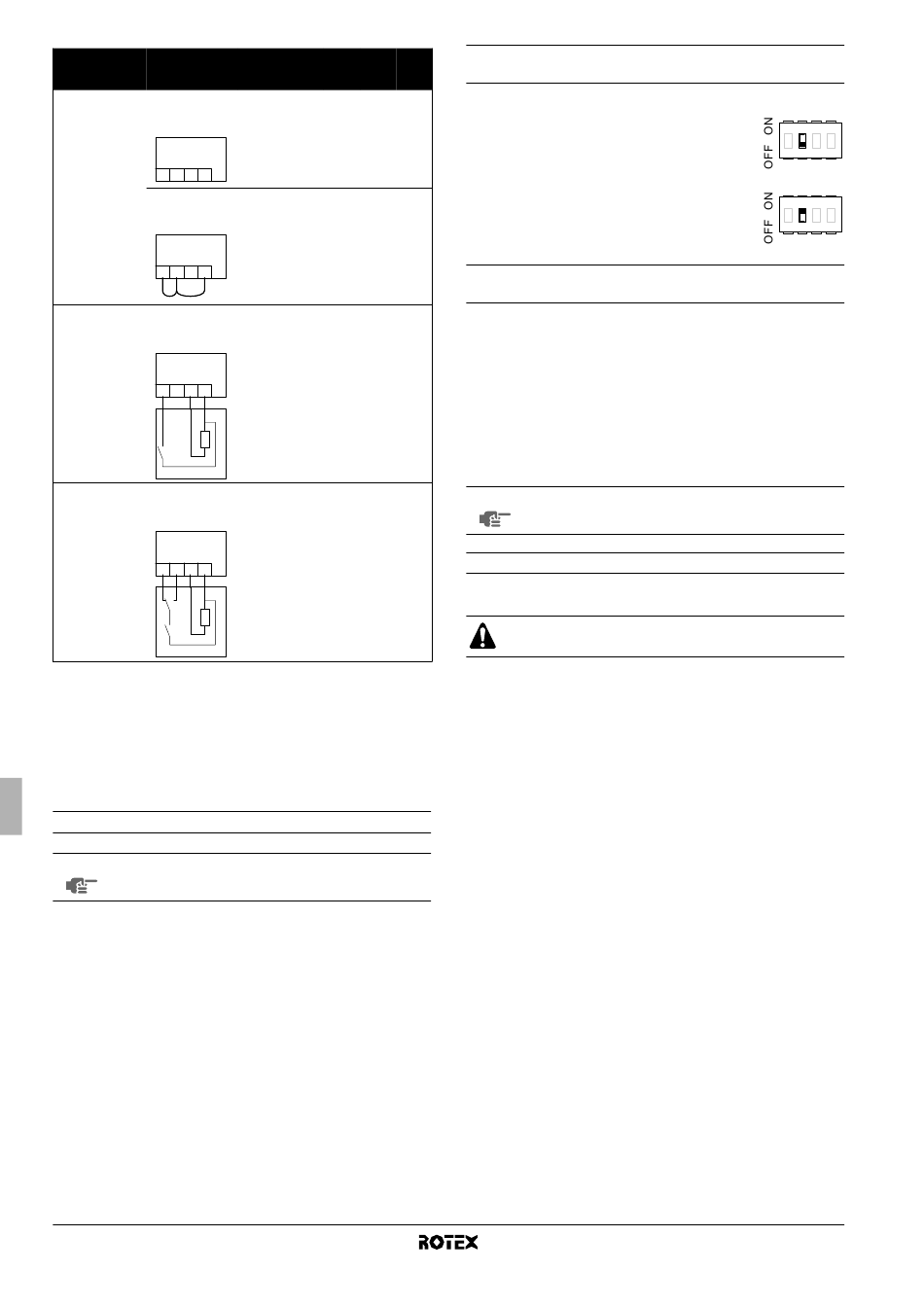

Termostato Configurazione
Nessun • SS2-3 = OFF
• collegamenti
termostato
elettrici: (non)
X2M
H C L N
1 2 3 4
• SS2-3 = ON
• collegamenti
elettrici:
X2M
H C L N
1 2 3 4
Termostato di • SS2-3 = ON
• collegamenti
solo
elettrici:
riscaldamento
X2M
H C L N
1 2 3 4
th
Termostato con • SS2-3 = ON
commutatore di • collegamenti
elettrici:
riscaldamento/ra
ffreddamento
X2M
H C L N
1 2 3 4
H C
th
th =
C =
H =
L, N =
(a) La pompa si arresta quando il riscaldamento/raffreddamento dell'ambiente viene
spento o quando l'acqua raggiunge la temperatura desiderata come impostato
nell'interfaccia dell'utente. Quando il riscaldamento/raffreddamento dell'ambiente
è acceso, la pompa si avvia per 3 minuti con intervalli di 5 minuti per controllare la
temperatura dell'acqua.
Configurazione di funzionamento della pompa
NOTA
Per impostare la velocità della pompa, consultare
"Impostazione della velocità della pompa" a pagina 18.
Senza un termostato ambiente
Quando all'unità interna non è collegato alcun termostato, il funziona-
mento della pompa è determinato dalla temperatura dell'acqua in
uscita.
Per obbligare la pompa a un funzionamento continuo senza un
termostato ambiente collegato, attenersi alla seguente procedura:
- impostare il commutatore bistabile SS2-3 su ON,
- cortocircuitare i numeri di terminale 1-2-4 sulla morsettiera
nel quadro elettrico.
Con un termostato ambiente
Quando all'unità interna è collegato un termostato ambiente, la
pompa funziona in modalità continua ogni volta che il termostato
invia una richiesta di riscaldamento o raffreddamento.
Manuale d'installazione
17
Funziona-
mento della
y y = = p p p p r r r r
y y = =
pompa
determinato IU IU IU
dalla
temperatura
dell'acqua in
(a)
uscita
accesa quando IU IU IU
il riscalda-
mento o il
raffredda-
mento è
y
attivato ( )
accesa quando T — —
il termostato
ambiente invia
una richiesta di
riscaldamento
accesa quando T T —
il termostato
ambiente invia
una richiesta di
riscaldamento
o raffredda-
mento
Contatto del termostato
Contatto del raffreddamento
Contatto del riscaldamento
230 V CA
Configurazione di installazione del serbatoio dell'acqua
calda per usi domestici
■
Quando non è installato alcun serbatoio
dell'acqua calda per usi domestici, il
commutatore bistabile SS2-2 deve essere
impostato su OFF (default).
■
Quando è installato un serbatoio dell'acqua
calda per usi domestici, il commutatore
bistabile SS2-2 deve essere impostato su
ON.
Prima messa in funzione con temperature ambiente
esterne basse
Durante l'avvio iniziale e quando la temperatura dell'acqua è bassa, è
importante che l'acqua venga riscaldata gradualmente. In caso
contrario, potrebbero verificarsi rotture delle pavimentazioni in
calcestruzzo dovute al rapido cambiamento della temperatura. Per
ulteriori informazioni, rivolgersi all'impresa responsabile per l'edificio
in calcestruzzo.
A tal fine, la temperatura minima di regolazione dell'acqua in uscita
può essere diminuita fino a un valore compreso tra 15°C e 25°C,
regolando l'impostazione sul campo [9-01] (limite minimo set point di
riscaldamento). Vedere "Impostazioni sul posto" a pagina 18.
NOTA Il riscaldamento tra 15°C e 25°C viene eseguito solo
dal riscaldatore di riserva.

Controlli prima della messa in funzione

Controlli da eseguire prima della messa in marcia

Prima di effettuare qualunque collegamento elettrico è
indispensabile togliere l'alimentazione.
Una volta installato l'apparecchio, prima di chiudere il magneto-
termico eseguire le verifiche di seguito precisate:
1 Collegamenti elettrici eseguiti sul posto
Accertarsi che i collegamenti elettrici tra il pannello locale
d'alimentazione e l'unità interna, l'unità esterna e le valvole
(quando applicabile), l'unità interna e il termostato ambiente
(quando applicabile), nonché l'unità interna e il serbatoio
dell'acqua calda per usi domestici siano stati eseguiti in
conformità alle indicazioni contenute nel capitolo "Collegamenti
da effettuarsi in loco" a pagina 12, negli schemi elettrici, nonché
nelle Norme Europee e locali in merito.
2 Fusibili o dispositivi di protezione
Verificare che i fusibili o i dispositivi di protezione predisposti
localmente siano della grandezza e del tipo indicati nel capitolo
"Specifiche tecniche" a pagina 30. Verificare inoltre che non sia
stato bypassato né alcun fusibile né alcun dispositivo di
protezione.
3 Interruttore di protezione del surriscaldatore F2B
Non dimenticare di attivare l'interruttore di protezione del sur-
riscaldatore F2B nel quadro elettrico (si applica solo alle unità
con serbatoio dell'acqua calda per usi domestici opzionale).
4 Collegamento a terra
Accertarsi che i cavi di collegamento a terra siano stati collegati
in modo adeguato e che i relative morsetti siano stati ben serrati.
5 Collegamenti elettrici interni
Controllare visivamente che nel quadro elettrico non vi siano
collegamenti allentati o parti elettriche danneggiate.
6 Fissaggio dell'apparecchio
Verificare che l'apparecchio sia stato adeguatamente fissato al
basamento, in modo da evitare la creazione di rumori anomali
e/o di vibrazioni durante il suo funzionamento.
Unità interna per sistema a pompe di calore aria-acqua
1 2 3 4
1 2 3 4
RKHBH/X016AB
4PW50205-1A
