Collegamento dell'alimentazione
riscaldatore di riserva
Circuito d'alimentazione e caratteristiche dei cavi
Utilizzare un circuito di alimentazione dedicato per il
riscaldatore di riserva e il surriscaldatore. Non alimentare
l'apparecchio attraverso una linea alla quale sono
collegate anche altre utenze.
Il circuito di alimentazione deve essere protetto mediante i dispositivi
di sicurezza richiesti ai sensi delle normative locali e nazionali.
I cavi d'alimentazione devono essere dimensionati secondo i dettami
della normativa nazionale vigente. Per l'assorbimento massimo del
riscaldatore di riserva, consultare la tabella sotto.
(1) (2)
Capacità del
Modello dell'unità riscaldatore
interna di riserva
RKHB*008BA3V3 3 kW
(a) (b)
RKHB*008BA6V3 6 kW
RKHB*008BA6WN 6 kW
RKHB*008BA9WN 9 kW
(a) Apparecchiatura conforme a EN/IEC 61000-3-12
(b) La presente apparecchiatura è conforme alla certificazione
(2)
EN/IEC 61000-3-11 se l'impedenza del sistema Z
nel punto di interfaccia tra il sistema di alimentazione dell'utente e il sistema
pubblico. È responsabilità dell'installatore o dell'utente dell'apparecchiatura di
verificare, consultandosi con l'operatore della rete di distribuzione se necessario,
che l'apparecchiatura sia collegata esclusivamente ad un'alimentazione con un
sistema di impedenza Z minore o uguale a Z
sys
Procedura
1 Utilizzando il cavo adatto, collegare il circuito di alimentazione
all'interruttore di protezione principale come illustrato nello
scherma elettrico e nell'illustrazione sotto.
2 Collegare il cavo di messa a terra (giallo/verde) alla vite di terra
sul terminale X1M.
3 Fissare il cavo agli appositi supporti utilizzando le fascette per
garantire la resistenza alle sollecitazioni.

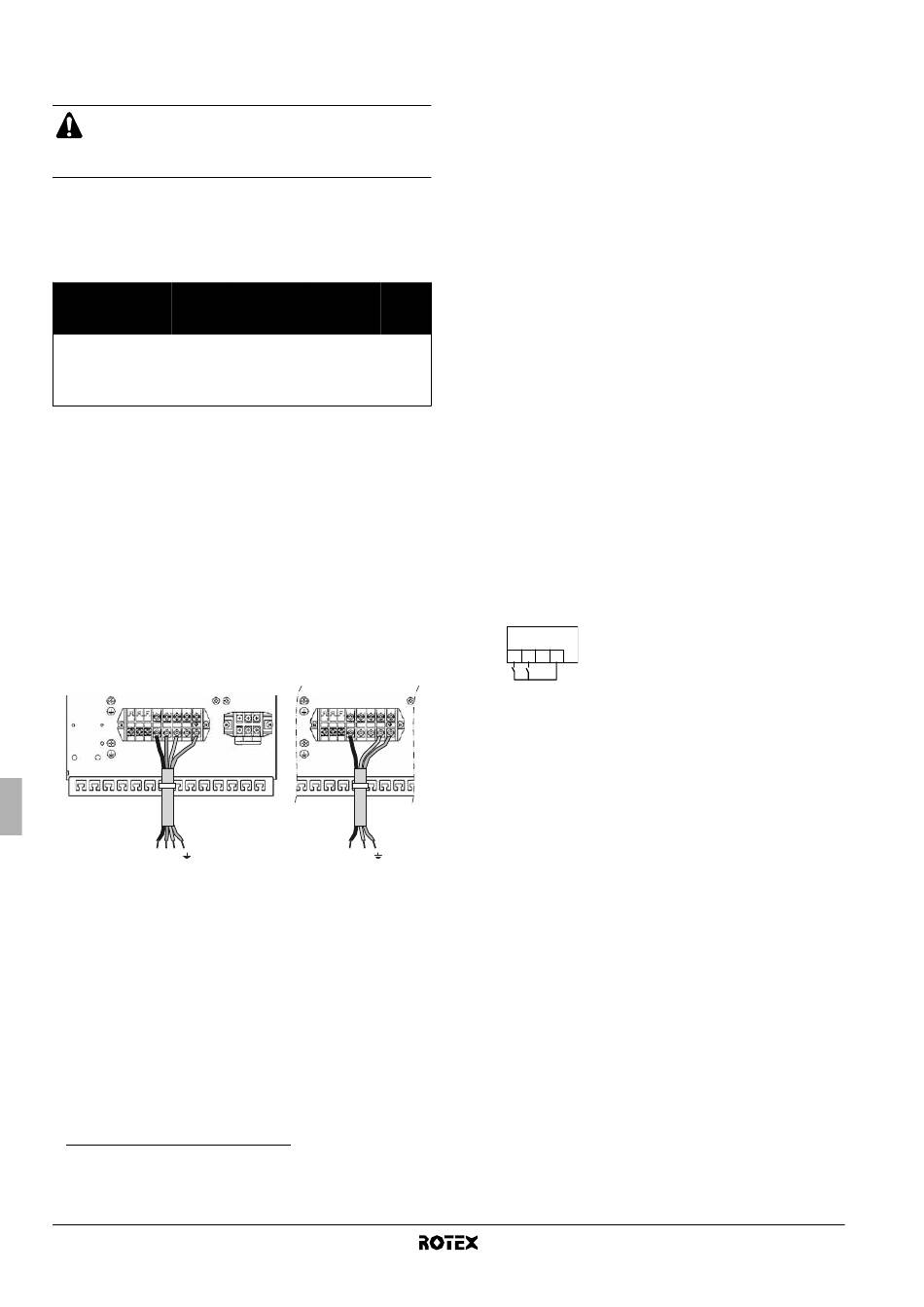

Nota: le figure mostrano solo i collegamenti in loco rilevanti.
3x 400 V
X1M
L1 L2 L3 N
L1 L2 L3
(1) Standard tecnico europeo/internazionale che definisce i limiti di corrente
armonica prodotta da apparecchiature collegate a sistemi a basso voltaggio
pubblico con corrente di alimentazione >16 A e ≤75 A ogni fase.
(2) Standard tecnico europeo/internazionale che definisce i limiti per le variazioni, gli
sbalzi e lo sfarfallio di voltaggio nei sistemi di alimentazione pubblica a basso
voltaggio per apparecchiature con corrente ≤75 A.
Manuale d'installazione
19
elettrica
Tensione
nominale del Massimo
riscaldatore di assorbimento in
funzionamento Z
riserva
max
1x 230 V 13 A —
1x 230 V 26 A 0.29
3x 400 V 8.6 A —
3x 400 V 13 A —
(1)
è minore o uguale a Z
sys
.
max
1x 230 V
X1M
X3M
L1 N
L1 N
del

Collegamento del cavo del termostato

Il collegamento del cavo del termostato dipende dall'applicazione.
Consultare anche "Esempi di applicazioni tipiche" a pagina 4 e
"Configurazione di installazione del termostato ambiente" a
pagina 23 per ulteriori informazioni e le opzioni di configurazione in
combinazione con un termostato ambiente.
Caratteristiche del termostato
■
Alimentazione: 230 V CA o a batteria
■
Tensione di contatto: 230 V.
Procedura
1 Collegare il cavo del termostato ai terminali appropriati come
illustrato nello schema elettrico e nel manuale di installazione
del kit termostato ambiente.
2 Fissare il cavo agli appositi supporti utilizzando le fascette per
garantire la resistenza alle sollecitazioni.
(Ω)
3 Impostare il microinterruttore SS2-3 del PCB su ON. Per ulteriori
informazioni, consultare "Configurazione di installazione del
termostato ambiente" a pagina 23.
Collegamento del primo e del secondo contatto dei punti di
regolazione
Il collegamento del contatto del punto di regolazione è rilevante solo
max
nel caso in cui è abilitato il contatto a due punti di regolazione.
Vedere anche "Esempi di applicazioni tipiche" a pagina 4 e "Doppio
controllo del set point" a pagina 30.
Requisiti del contatto
Il contatto deve essere un contatto a tensione libera che garantisce
230 V (100 mA).
Procedura
1 Collegare il contatto del primo e del secondo punto di regola-
zione ai terminali appropriati, come mostrato nella figura.
X2M
1 2 3 4
SP2 SP1
2 Fissare i cavi agli appositi supporti utilizzando le fascette per
garantire la resistenza alle sollecitazioni.
3 In base al funzionamento richiesto per la pompa, impostare il
microinterruttore SS2-3 e l'impostazione in loco [F-00]. Vedere
"Configurazione di funzionamento della pompa" a pagina 23 e
l'impostazione in loco [F-00] in "[F] Impostazione opzionale" a
pagina 34.
Unità interna per sistema a pompe di calore aria-acqua
Primo contatto del punto di
SP1
regolazione
Secondo contatto del punto di
SP2
regolazione
