2.
În cazul existenţei unor obstacole în dreptul prizei de aer.
Nu suprapuneţi mai mult de o unitate.
Sunt necesari circa 100 mm pentru pozarea tubului de scurgere al
unităţii exterioare superioare. Etanşaţi porţiunea A astfel încât aerul
din evacuare să nu poată ieşi.

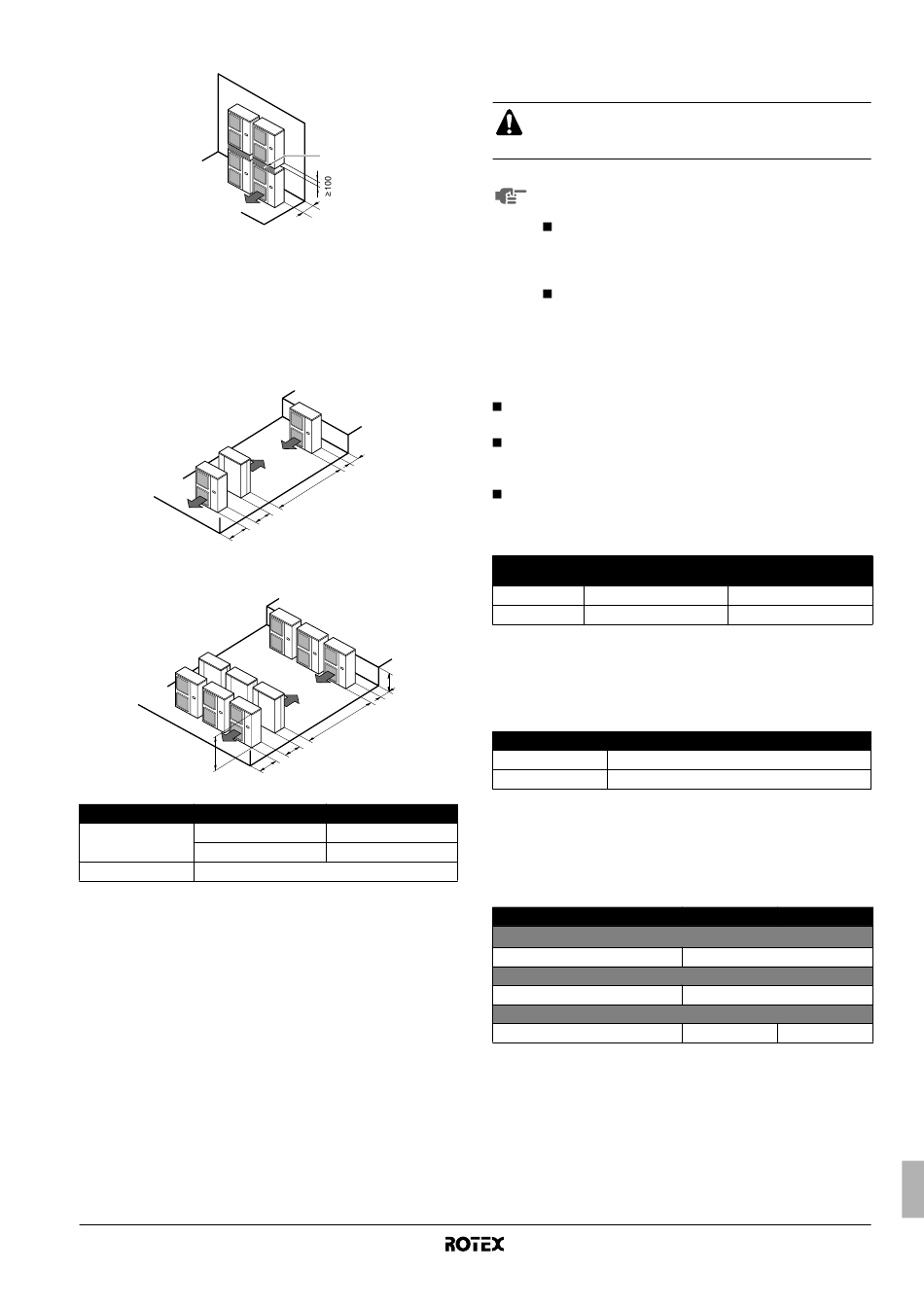

(C) În cazul instalării în şiruri multiple (pentru utilizare pe acoperiş,
etc.)
1.
În cazul instalării unei unităţi pe rând.
≥1000
2.
În cazul instalării unor unităţi multiple (2 unităţi sau mai multe) în
conexiune laterală pe rând.
H
Relaţia dimensiunilor H, A şi L sunt prezentate în tabelul de mai jos.
L
0<L≤1/2H
L≤H
1/2H<L
H<L
Instalare imposibilă
RRHQ0011~016AAV3(8) + RRHQ011~016AAW18
Unitate exterioară pentru pompă termică aer la apă
4PW50202-1
A
≥300
≥100
≥2000
≥200
L
A
≥3000
≥600
≥1500
A
250
300
Dimensiunile conductelor de agent frigorific
şi lungimea admisibilă a conductelor
Toată tubulatura de legătură trebuie instalată de un
tehnician autorizat pentru instalaţii de frig, în conformitate
cu codurile locale şi naţionale relevante.
Pentru
persoanele
tubulaturii:
Aveţi grijă să deschideţi ventilul de închidere după
instalarea tubulaturii şi vidarea este finalizată.
(Exploatarea sistemului cu ventilul închis poate
distruge compresorul.)
Este interzisă evacuarea agentului frigorific în
atmosferă. Colectaţi agentul frigorific în conformitate
cu legea referitoare la colectarea şi distrugerea
freonului.
Selecţia materialului pentru tubulatură
Material de construcţie: cupru fără sudură dezoxidat cu acid
fosforic, pentru agentul frigorific.
Grad de duritate: utilizaţi tubulatură cu gradul de duritate în
funcţie de diametrul conductei conform celor specificate în
tabelul de mai jos.
Grosimea peretelui tubulaturii agentului frigorific trebuie să se
conformeze reglementărilor locale şi naţionale relevante.
Grosimea minimă a peretelui conductei pentru tubulatura R410A
trebuie să fie în conformitate cu tabelul mai jos.
Gradul de duritate al
Ø conductă
materialului tubulaturii
9,5
O
15,9
O
O=Moale
Dimensiunile conductelor de agent frigorific
Conductele dintre unitatea exterioară şi unitatea interioară trebuie să
aibă aceeaşi dimensiune cu racordurile exterioare.
Dimensiunea conductei de agent frigorific (mm)
Conducta de gaz
Conducta de lichid
Lungimea admisibilă a conductei şi diferenţa de înălţime
A se vedea tabelul de mai jos privind lungimile şi înălţimile. Consultaţi
figura 2. Se consideră că cea mai lungă linie din figură corespunde
celei mai lungi conducte existente, iar cea mai înaltă unitate din
figură corespunde celei mai înalte unităţi existente.
Lungimea admisibilă a conductelor
Lungimea admisibilă a conductelor
Lungimea maximă -totală a conductei cu sens unic
L
Diferenţa de înălţime maximă între interior şi exterior
H
Lungimea fără încărcătură
L
(a) Numărul din paranteză reprezintă lungimea echivalentă.
care
răspund
de
instalarea
Grosimea minimă t (mm)
0,80
1,00
Ø15,9
Ø9,5
V3
W1
(a)
75 m (95 m)
30 m
≤30 m
≤10 m
Manual de instalare
5
