4.6.
Instalarea unităţii
Deoarece presiunea nominală este de 4,0 MPa sau
40 bar, ar putea fi necesare conducte cu pereţi mai groşi.
Consultaţi paragraful "5.1. Selecţia materialului pentru
tubulatură" la pagina 8.
Precauţii pentru R410A
■
Noul agent frigorific necesită precauţii stricte pentru menţinerea
sistemului în stare curată, uscată şi etanşă.
-
Curat şi uscat
Trebuie împiedicată penetrarea în sistem a materialelor
străine (uleiurile minerale sau umezeala).
-
Etanş
Citiţi "6. Precauţii privitoare la tubulatura agentului frigorific"
la pagina 9 cu atenţie şi urmaţi riguros aceste procedee.
■
Deoarece R410A este un agent frigorific mixt, agentul frigorific
suplimentar necesar trebuie încărcat în stare lichidă. (În stare
gazoasă, compoziţia sa se modifică iar sistemul nu va mai
funcţiona corespunzător).
■
Unitatea interioară racordată trebuie să fie unitatea RKHBRD.
Instalarea
■
Pentru instalarea unităţii interioare, consultaţi manualul de
instalare al unităţii interioare.
■
Consultaţi manualul de date tehnice pentru lista completă a
specificaţiilor tehnice şi electrice.
■
Nu exploataţi niciodată unitatea fără termistorul conductei de
evacuare (R2T), termistorul conductei de aspiraţie (R3T) şi
senzorii de presiune (S1NPH, S1NPL). Un astfel de mod de
exploatare poate cauza arderea compresorului.
■
Aveţi grijă să notaţi denumirea modelului şi seriile plăcilor
exterioare
(frontale)
pentru
montaţi/demontaţi plăcile.
■
Când închideţi panourile de întreţinere, aveţi grijă ca cuplul de
strângere să nu depăşească 4,1 N•m.
5.
Dimensiunile conductelor de agent
frigorific şi lungimea admisibilă a
conductelor
■
Tubulatura şi celelalte componente sub presiune
trebuie să se conformeze reglementărilor naţionale şi
internaţionale aplicabile şi să fie adecvate pentru
agent frigorific. Utilizaţi cupru fără sudură, fără rosturi,
dezoxidat cu acid fosforic pentru agentul frigorific.
■
Instalarea va fi efectuată de un tehnician autorizat
pentru instalaţii frigorifice, alegerea materialelor şi
instalaţiei trebuie să se conformeze reglementărilor
naţionale şi internaţionale aplicabile. În Europa,
EN378 este standardul de aplicare care va fi utilizat.
Pentru
persoanele
tubulaturii:
■
Aveţi grijă să deschideţi ventilul de închidere după
instalarea tubulaturii şi după ce vidarea a fost
finalizată. (Exploatarea sistemului cu ventilul închis
poate distruge compresorul.)
■
Este interzisă evacuarea agentului frigorific în
atmosferă. Colectaţi agentul frigorific în conformitate
cu legea referitoare la colectarea şi distrugerea
freonului.
Manual de instalare
8
a
evita
greşelile
când
care
răspund
de
instalarea
5.1.
Selecţia materialului pentru tubulatură
■
Materialele străine din interiorul conductelor (inclusiv uleiurile de
fabricaţie) trebuie să fie ≤30 mg/10 m.
■
Material de construcţie: cupru fără sudură, dezoxidat cu acid
fosforic, pentru agentul frigorific.
■
Categorie de duritate: utilizaţi tubulatură cu categoria de duritate
în funcţie de diametrul conductei, conform celor specificate în
tabelul de mai jos.
■
Grosimea
tubulaturii
agentului
conformeze reglementărilor locale şi naţionale relevante.
Grosimea minimă a conductei pentru tubulatura R410A trebuie
să fie în conformitate cu tabelul de mai jos.
Dimensiunea
Categoria de duritate a
conductei (mm)
materialului tubulaturii
Ø9,5
Ø15,9
O = Moale
■
În cazul în care dimensiunile cerute pentru conducte (în ţoli) nu
sunt disponibile, se permite şi utilizarea altor diametre (în mm),
ţinând cont de următoarele:
■ selectaţi dimensiunea de conductă cea mai apropiată de
dimensiunea cerută.
■ folosiţi adaptoare corespunzătoare pentru trecerea de la
conducte în ţoli la conducte în mm (procurare la faţa locului).
5.2.
Dimensiunile conductelor de agent frigorific
Conductele dintre unitatea exterioară şi unitatea interioară trebuie să
aibă aceeaşi dimensiune cu racordurile exterioare.
Dimensiunea conductei de agent frigorific (mm)
Conductă de gaz
Conductă de lichid
5.3.
Lungimea admisibilă a conductelor şi diferenţa de
înălţime

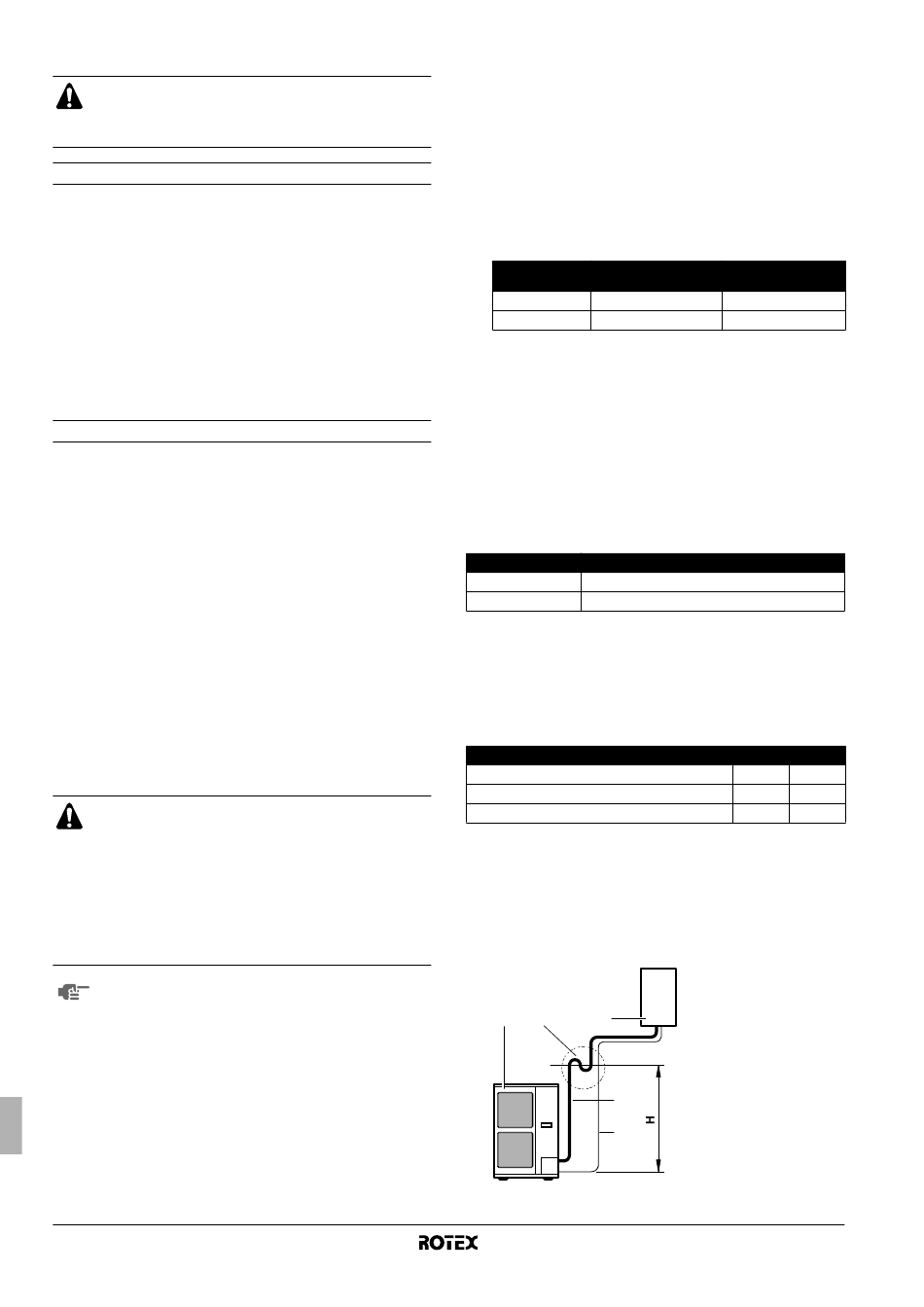

Vezi tabelul de mai jos privitor la lungimi şi înălţimi. Consultaţi
figura 1. Se consideră că cea mai lungă linie din figură corespunde
celei mai lungi conducte existente, iar cea mai înaltă unitate din
figură corespunde celei mai înalte unităţi existente.
Lungimea admisibilă a conductei (m)
Lungimea maximă -totală a conductei cu sens unic
Diferenţa de înălţime maximă între interior şi exterior
Lungimea fără încărcătură
(a) Numărul din paranteză reprezintă lungimea echivalentă.
5.4.
Instrucţiuni pentru necesitatea unei trape
Întrucât există pericolul ca uleiul din tubulatura ascendentă să curgă
înapoi în compresor după oprirea acestuia, cauzând fenomene de
compresie de lichid sau deteriorări în returul uleiului, trebuie pre-
văzută o trapă într-un loc corespunzător pe tubulatura ascendentă de
gaz.
A
E
B
C
D
Trapa nu este necesară când unitatea exterioară este instalată mai
sus faţă de unitatea interioară.
Unitate exterioară pentru pompă termică aer la apă
frigorific
trebuie
să
Grosime minimă (mm)
O
0,80
O
1,00
Ø15,9
Ø9,5
(a)
L
50 (95)
H
30
L
≤10
A
Unitatea
exterioară
B
Unitate interioară
C
Tubulatura de
gaz
D
Tubulatura de
lichid
E
Trapă de ulei
H
Instalaţi o trapă la
fiecare diferenţă
de înălţime de
10 m.
RRRQ011~016AAV1+Y1
4PW55782-1B
se
