Elektrik kablo tesisatı
Bütün kablo bağlantıları yetkili bir elektrik teknisyeni
tarafından yapılmalıdır.
Sahadan temin edilen tüm elemanlar ve elektrik
tesisatının tamamı uygulanabilir yerel ve ulusal
yasalara uygun olacaktır.
TEHLİKE
Yüksek gerilim
Elektrik çarpmasının
parçalarına servis yapılmasının 1 dakika veya daha fazla
öncesinde güç girişini kestiğinizden emin olun. 1 dakika
geçtikten sonra bile, ana devre kapasitörlerinin veya
elektrik parçalarının terminallerindeki gerilimi daima ölçün
ve dokunmadan önce bu gerilimlerin 50 V DC veya daha
az olduğundan emin olun.
Elektrik tesisatından sorumlu kişilere:
Üniteyi, soğutucu boru tesisatı tamamlanana kadar
çalıştırmayın. (Boru
çalıştırılması kompresörü bozacaktır.)
Elektrik kablo tesisatında dikkat edilecekler
TEHLİKE
Terminal cihazlarında çalışma yapılmadan önce, tüm
besleme devreleri kapatılmalıdır.
Yalnız bakır kablolar kullanın.
Döşenen kablo tesisatında ilgili yerel ve ulusal mevzuata uygun
olarak tüm kutuplarda kontak ayırmasına sahip bir ana şalter
veya ayırma için başka bir yöntem kapsanmalıdır.
Tüm kablo tesisatı tamamlanana kadar ana şalteri açmayın.
W1 için
Güç besleme kablolarını normal fazda bağladığınızdan emin
olun. Ters fazda bağlanırsa, iç ünitenin uzaktan kumandası " U1 "
gösterir ve ekipman çalışamaz. Fazı düzeltmek için, üç adet güç
besleme kablosundan (L1, L2, L3) herhangi ikisini değiştirin.
Hiçbir zaman kabloları tomar halinde ünite içine sıkıştırmayın.
Kabloları, borularla temas etmeyecek şekilde tespit edin
(özellikle yüksek basınç tarafında).

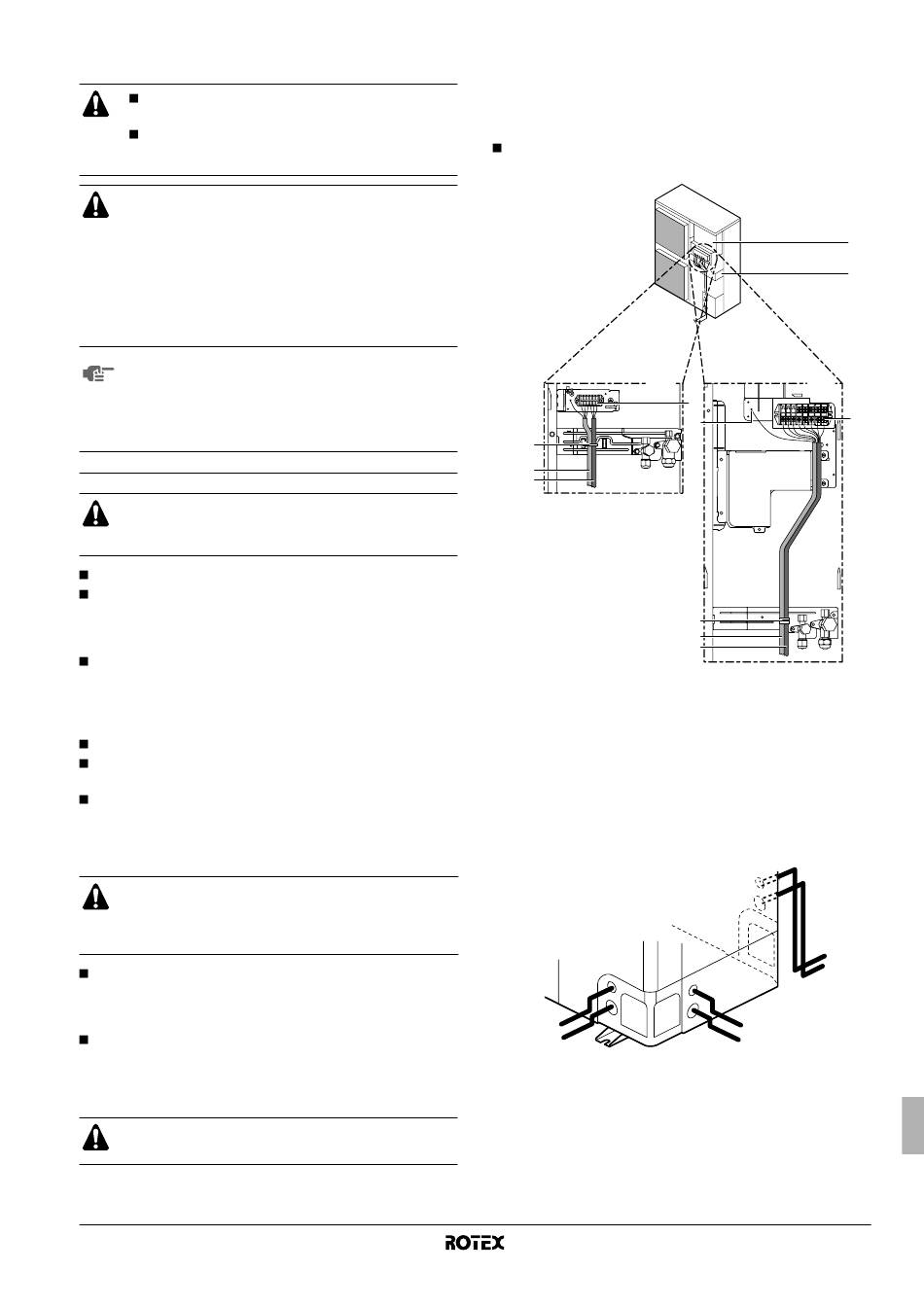

Aşağıdaki şekilde gösterildiği gibi elektrik kablolarını özellikle
yüksek basınç tarafındaki borularla temas etmeyecek şekilde
kablo bağlarıyla sabitleyin.
Terminal konektörlerine dış baskı uygulanmadığından emin
olun.
TEHLİKE
İlgili yerel ve ulusal düzenlemelere uygun olarak mutlaka
bir toprak kaçağı devre kesicisi takın. Bunun yapılmaması
elektrik çarpmasına neden olabilir.
Toprak kaçağı devre kesiciyi takarken, toprak kaçağı devre
kesicinin gereksiz açılmasına engel olmak için inverter ile
uyumlu (yüksek frekans
olduğundan emin olun.
Bu ünitede bir inverter bulunduğundan, faz ilerletme kapasitörü
takılması güç faktörü iyileştirme etkisini bozmakla kalmaz aynı
zamanda yüksek frekanslı dalgalardan dolayı kapasitörün
anormal ısınması kazasına da yol açabilir. Bu nedenle, hiçbir
zaman faz ilerletme kapasitörü takmayın.
İKAZ
Gereken sigortaları mutlaka takın.
RRHQ0011~016BAV3 + RRLQ011~016BAV3+W1
Hava su tipi ısı pompası için dış ünite
4PW54248-1
önüne geçmek için, elektrik
tesisatı hazır olmadan önce
elektrik gürültüsüne dirençli)
Kabloları aşağıda gösterilen sırayla tespit edin.
1 Toprak kablosunu, kaymaması için stop vanası bağlama
plakasına tespit edin.
2 Toprak kablosunu, elektrik kabloları ve üniteler arası kablolarla
birlikte stop vanası bağlama plakasına bir kez daha tespit edin.
Kablo döşeme işini yaparken elektrik kablolarını ön kapak
yükselmeyecek şekilde döşeyin ve ön kapağı sıkıca takın.
V3
4
5
6
1 Anahtar kutusu
2 Stop vanası montaj plakası
3 Toprak
4 Kablo bağı
5 Üniteler arası kablolar
6 Güç besleme ve toprak kabloları
Sadece alt plaka ısıtıcısı uygulanıyorsa (RRLQ veya opsiyonel)
7 Alt plaka ısıtıcı kablosu
8 Alt plaka sıstıcı güç beslemesi (iç üniteden)
2
1
1 Güç beslemesi, toprak kabloları ve uygun olduğunda: alt plaka
ısıtıcı kablosu
2 Üniteler arası kablolar
1
2
W1
3
3
3
4
5
6
2
1
2
1
Montaj kılavuzu
