12. Encaixe X9A
O encaixe X9A recebe o conector do termístor (apenas nas
instalações com tanque de água quente doméstica).
13. Fusível da bomba, FU2 (fusível em série)
14. Relé da bomba, K4M
15. Transformador TR1
16. A4P
Placa de circuito impresso de E/S digital (apenas nas
instalações com kit de alarme remoto).
17. X6YA/X6YB/X6Y
Conectores para ligar a uma fonte de alimentação com tarifário
normal. Consulte também "Ligação a uma fonte de alimentação
com tarifários bonificados" na página 21.
AVISO
O esquema eléctrico encontra-se no interior da tampa da
caixa de distribuição.

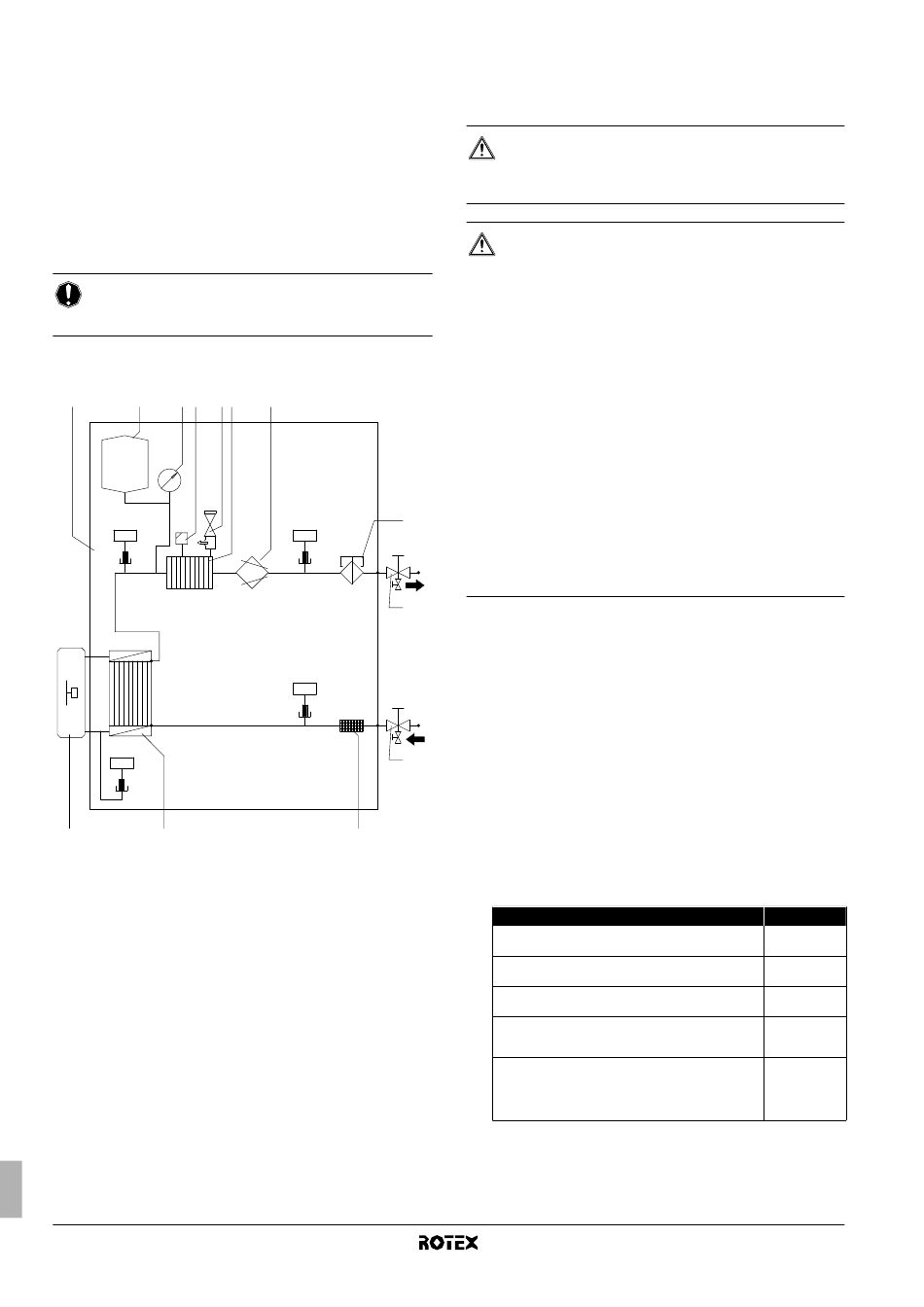

5.4. Diagrama funcional

2 3 4 5 6 7
R1T
t >
H O
2
R3T
t >
1 13
1 Unidade de exterior
2 Unidade de interior
3 Reservatório de expansão
4 Manómetro
5 Válvula de purga de ar
6 Válvula de segurança
7 Aquecedor de reserva
8 Bomba
9 Fluxóstato
10 Saída de água da válvula de fecho, com válvula de
drenagem (instalação no local)
11 Entrada de água da válvula de fecho, com válvula de
drenagem (instalação no local)
12 Filtro
13 Permutador de calor
R1T Termístor do permutador de calor da saída de água
R2T Termístor do aquecedor de reserva da saída de água
R3T Termístor do lado do refrigerante líquido
R4T Termístor da entrada de água
Manual de instalação
12
8
9
R2T
t >
10
R4T
t >
11
12
6. I
NSTALAÇÃO DA UNIDADE DE INTERIOR
6.1. Escolher um local de instalação
ATENÇÃO
Certifique-se de que são tomadas medidas adequadas
para evitar que a unidade seja utilizada como abrigo por
animais pequenos.
CUIDADO
■
Ao entrarem em contacto com os componentes
eléctricos, os animais pequenos podem provocar
avarias, fumo ou um incêndio. Solicite ao cliente que
mantenha limpo e desobstruído o espaço em redor
da unidade.
■
O equipamento não se destina a ser utilizado em
ambientes onde haja gases potencialmente explosivos.
■
Certifique-se de que tomou as devidas precauções,
em conformidade com a legislação aplicável, em caso
de fuga de refrigerante.
■
Quando instalar a unidade numa divisão pequena,
tome medidas de modo a impedir que a concentração
de refrigerante exceda os limites de segurança
autorizados, no caso de uma fuga de refrigerante.
As concentrações excessivas de refrigerante numa
divisão fechada podem levar à falta de oxigénio.
■
Onde possa haver fugas de gases inflamáveis, onde
houver fibras de carbono ou pó inflamável em
suspensão, ou onde se utilizem fluidos voláteis, como
diluentes ou combustíveis.
Este tipo de gases pode provocar um incêndio.
A unidade deve ser montada na parede, no interior de um edifício,
cumprindo as seguintes exigências:
■
O local de instalação deve estar isento de gelo.
■
O espaço em redor da unidade deve encontrar-se desimpedido
e em condições de prestação de assistência técnica. (Consulte
a imagem 2).
■
O espaço em redor da unidade deve permitir uma boa
circulação de ar.
■
Há condições para o escoamento de condensação (apenas nos
modelos RKHBX com o kit de depósito de drenagem EKHBDP)
e para a descarga da válvula de segurança.
■
A superfície de instalação é uma parede plana, perfeitamente
vertical e não combustível, capaz de suportar o peso da
unidade em funcionamento (consulte "12. Especificações
técnicas" na página 52).
■
Devem ser tidos em consideração todos os comprimentos de
tubagem.
Exigência
Comprimento máximo permitido para as tubagens de
refrigerante entre as unidades de interior e de exterior
Comprimento mínimo exigido para as tubagens de
refrigerante entre as unidades de interior e de exterior
Desnível máximo permitido entre as unidades
de interior e de exterior
Distância máxima permitida entre a válvula de 3 vias
e a unidade de interior (apenas nas instalações com
tanque de água quente doméstica).
Distância máxima permitida entre o tanque de água
quente doméstica e a unidade de interior (apenas nas
instalações com tanque de água quente doméstica).
O cabo do termístor fornecido com o tanque de água
quente doméstica tem 12 m de comprimento.
(a) Consoante a unidade de exterior ligada. Consulte o manual de instalação
da unidade de exterior.
(b) Se <5 m, é necessário recarregar a unidade de exterior (consoante a
unidade de exterior ligada). Consulte o manual de instalação da unidade
de exterior.
Unidade de interior para o sistema de bomba de calor ar/água
Valor
(a)
75 m/50 m
(b)
3 m
30 m
3 m
10 m
RKHBH/X016BB
4PW62576-2 – 10.2010
