11. Encaixe X13A
O encaixe X13A recebe o conector K3M (apenas nas
instalações com tanque de água quente doméstica).
12. Encaixe X9A
O encaixe X9A recebe o conector do termístor (apenas nas
instalações com tanque de água quente doméstica).
13. Fusível FU2 (fusível em série)
14. Transformador TR1
15. A4P
Placa de endereços de alarme remoto (apenas nas instalações
com kit de alarme remoto).
NOTA O esquema eléctrico encontra-se no interior da tampa
da caixa de distribuição.

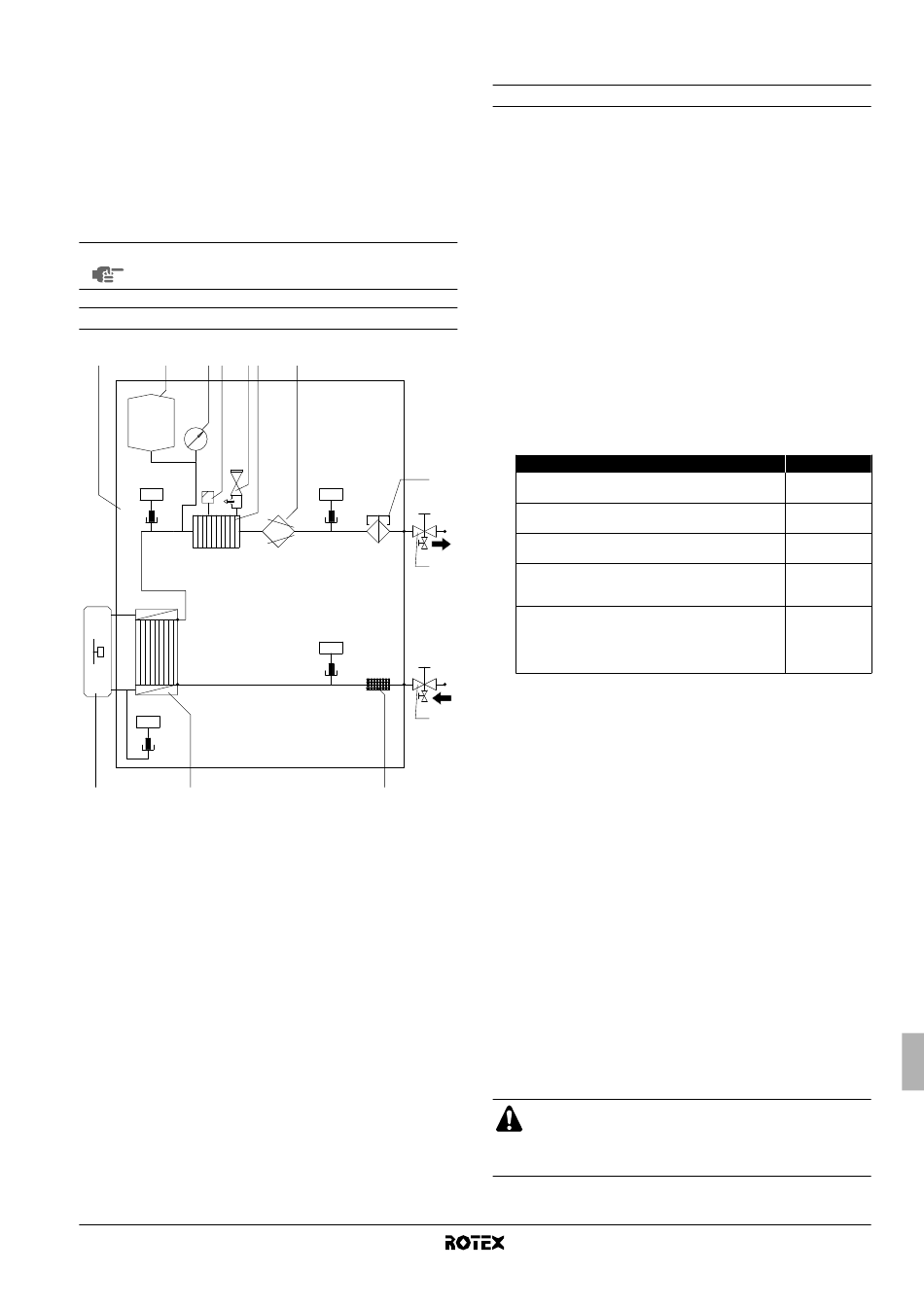

Diagrama funcional

2 3 4 5 6 7
R1T
t >
H O
2
R3T
t >
1 13
1 Unidade de exterior
2 Unidade interior
3 Reservatório de
expansão
4 Manómetro
5 Válvula de purga de ar
6 Válvula de segurança
7 Aquecedor de reserva
8 Bomba
9 Fluxóstato
RKHBH/X008BA
Unidade interior para o sistema de bomba de calor ar/água
4PW54224-1A
8
9
R2T
t >
10
R4T
t >
11
12
10 Saída de água da válvula de
fecho, com válvula de
drenagem (instalação no
local)
11 Entrada de água da válvula
de fecho, com válvula de
drenagem (instalação no
local)
12 Filtro
13 Permutador de calor
R1T
R2T
Sensores de temperatura
R3T
R4T
I
NSTALAÇÃO DA UNIDADE INTERIOR
Escolher um local de instalação
A unidade deve ser montada na parede, no interior de um edifício,
cumprindo as seguintes exigências:
■
O local de instalação deve estar isento de gelo.
■
O espaço em redor da unidade deve encontrar-se desimpedido
e em condições de prestação de assistência técnica. (Consulte
a figura 2).
■
O espaço em redor da unidade deve permitir uma boa
circulação de ar.
■
Há condições para escoamento de condensação (apenas nos
modelos RKHBX, com o kit de depósito de drenagem EKHBDP)
e para descargas da válvula de segurança.
■
A superfície de instalação é uma parede plana, perfeitamente
vertical e não combustível, capaz de suportar o peso da
unidade em funcionamento (consulte "Especificações técnicas"
na página 42).
■
O local não deve ser susceptível de incêndio devido a fuga de
gases inflamáveis.
■
Devem ser tidas em consideração todos os comprimentos de
tubagem.
Exigência
Comprimento máximo permitido para as tubagens de
refrigerante entre as unidades interior e exterior
Comprimento mínimo exigido para as tubagens de
refrigerante entre as unidades interior e exterior
Desnível máximo permitido entre as unidades interior
e exterior
Distância máxima permitida entre a válvula de 3 vias
e a unidade interior (apenas nas instalações com
tanque de água quente doméstica).
Distância máxima permitida entre o tanque de água
quente doméstica e a unidade interior (apenas nas
instalações com tanque de água quente doméstica).
O cabo de termístor fornecido com o tanque de água
quente doméstica tem 12 m de comprimento.
■
Durante o funcionamento normal, a unidade hydrobox produz
um som que pode ser considerado ruído. A origem do som
poderá ser o funcionamento da bomba de água e/ou a
activação do contactor. Por este motivo, é aconselhável instalar
a unidade hydrobox numa parede sólida, que não fique perto de
ambientes sensíveis em termos acústicos (como é o caso dos
quartos).
■
Não instale a unidade em locais com humidade elevada (como
é o caso das casas-de-banho).
■
Seleccione um diâmetro de tubagem face ao fluxo de água
necessário e à PEE disponível na bomba.
■
O equipamento não se destina a ser utilizado em ambientes
onde haja gases potencialmente explosivos.
■
Não instale a unidade em locais habituais de trabalho.
Em caso de trabalhos de construção (por ex., estaleiros de
obras) onde se produz muito pó, é necessário cobrir a unidade.
■
Tenha o cuidado de assegurar que, em caso de fugas de água,
esta não possa causar qualquer dano ao espaço de instalação
e sua envolvente.
■
Não coloque nenhum objecto nem equipamento em cima da
unidade.
■
Certifique-se de que tomou as devidas precauções, em
conformidade com a legislação nacional e regulamentos locais
aplicáveis, em caso de fuga de refrigerante.
AVISO
Se a instalação estiver equipada com um tanque de água
quente doméstica (opcional), consulte o manual de
instalação desse tanque.
Valor
30 m
3 m
20 m
3 m
10 m
