NOTA Cuando un termostato de habitación está
conectado a la unidad interior, los temporizadores
de programación de calefacción y refrigeración
permanecerán deshabilitados. El resto de los
temporizadores de programación no se verán
afectados. Para obtener más información acerca
de los temporizadores de programación consulte
el manual de operación.
■
Cuando un termostato de habitación está
conectado a la unidad interior y el botón = o el
botón y están presionados, el indicador de
control centralizado e parpadeará para indicar
que el termostato de la habitación tiene prioridad
y controla el encendid/apagado de la unidad y la
función de cambio de modo.

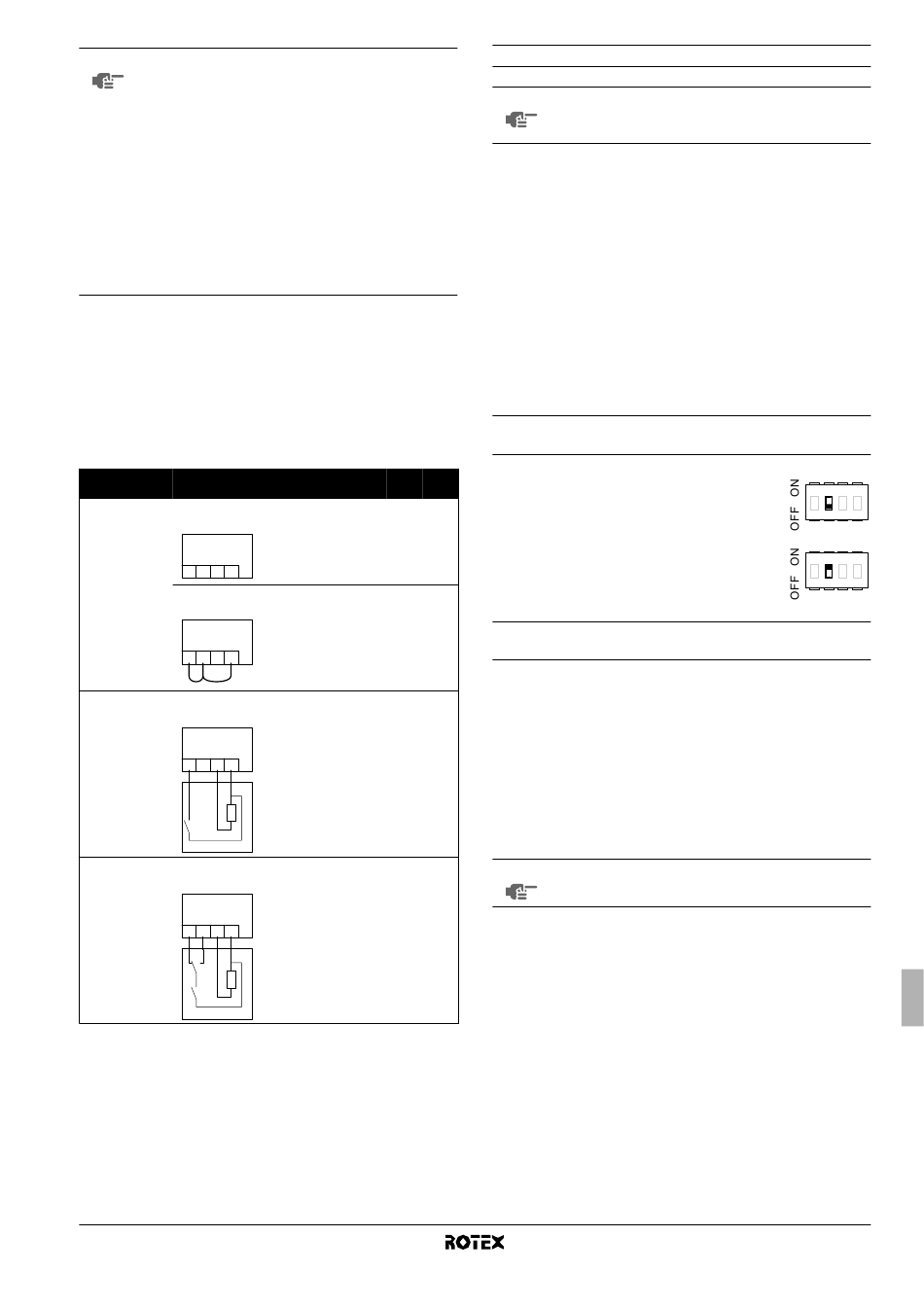

La siguiente tabla resume la configuración requerida y el cableado
del termostato en el bloque de terminales de la caja de interruptores.
El funcionamiento de la bomba aparece relacionado en la tercera
columna. Las tres últimas columnas indican si la siguiente función
está disponible en la interfaz de usuario (UI) o si está operada por el
termostato (T):
• calefacción o refrigeración de la habitación ON/OFF (y)
• Cambio de modo calefacción/refrigeración o viceversa (=)
• Temporizadores de programación de calefacción y refrigeración
(pr)
Termostato Configuración
Sin termostato • SS2-3 = OFF
• cableado: (no)
X2M
H C L N
1 2 3 4
• SS2-3 = ON
• cableado:
X2M
H C L N
1 2 3 4
Termostato de • SS2-3 = ON
• cableado:
sólo calefacción
X2M
H C L N
1 2 3 4
th
Termostato con • SS2-3 = ON
• cableado:
interruptor de
calefacción/refri
geración X2M
H C L N
1 2 3 4
H C
th
th =
C =
H =
L, N =
(a) La bomba se detendrá cuando la calefacción/refrigeración de la habitación se
apague o cuando el agua alcance la temperatura deseada conforme al ajuste
realizado a través de la interfaz del usuario. Con el modo calefacción/refrigera-
ción encendido, la bomba se activará cada 5 minutos durante 3 minutos para
comprobar la temperatura del agua.
RKHBH/X016AB
Unidad interior para bomba de calor de aire-agua
4PW50205-1A
Operación
y y = = p p p p r r r r
y y = =
de la bomba
Determinado UI UI UI
por la
temperatura
del agua de
(a)
salida
Encendido UI UI UI
cuando el
modo
calefacción o
refrigeración
está ajustado
y
en ON ( )
Encendido T — —
cuando el
termostato de
habitación
envía la señal
de calefacción
Encendido T T —
cuando el
termostato de
habitación
envía la señal
de calefacción
o de
refrigeración
Contacto del termostato
Contacto de refrigeración
Contacto de calefacción
230 V ca
Configuración de funcionamiento de la bomba
NOTA Para ajustar la velocidad de la bomba consulte el
apartado "Ajuste de la velocidad de la bomba" en la
página 18.
Sin termostato de habitación
Si no hay ningún termostato conectado a la unidad interior, el
funcionamiento de la bomba vendrá determinado por la temperatura
del agua de salida.
Para forzar el funcionamiento de la bomba en modo continuo cuando
no hay termostato conectado proceda del siguiente modo:
- Ajuste el interruptor SS2-3 en ON,
- Cortocircuite los terminales 1-2-4 en el bloque de terminales
de la caja de interruptores.
Con termostato de habitación
Cuando hay un termostato conectado a la unidad interior, la bomba
funcionará de manera continua siempre que el termostato envíe la
señal de demanda de calefacción o de refrigeración.
Configuración de la instalación del depósito de agua
caliente sanitaria
■
Si no hay ningún depósito de agua caliente
sanitaria instalado, el
conmutación SS2-2 deberá ajustarse en OFF
(ajuste por defecto).
■
Si hay un depósito de agua caliente
sanitaria instalado, el
conmutación SS2-2 deberá ajustarse en ON.
Arranque inicial a bajas temperaturas ambiente
exteriores
Durante la puesta en marcha inicial y si la temperatura del agua es
baja, es importante que ésta se caliente gradualmente. De lo
contrario, podrían producirse grietas en los suelos de hormigón
debido al cambio brusco de temperatura. Para obtener información
detallada, póngase en contacto con el contratista de construcción
responsable del cemento armado.
Para ello, es posible reducir la temperatura de ajuste mínma del agua
de salida hasta alcanzar un valor entre 15°C y 25°C regulando el
ajuste de campo [9-01] (límite inferior del punto de referencia de
calefacción). Consulte el apartado "Configuración personalizada" en
la página 18.
NOTA El calentamiento entre 15°C y 25°C sólo se realiza
mediante el calefactor auxiliar.
1 2 3 4
interruptor de
1 2 3 4
interruptor de
