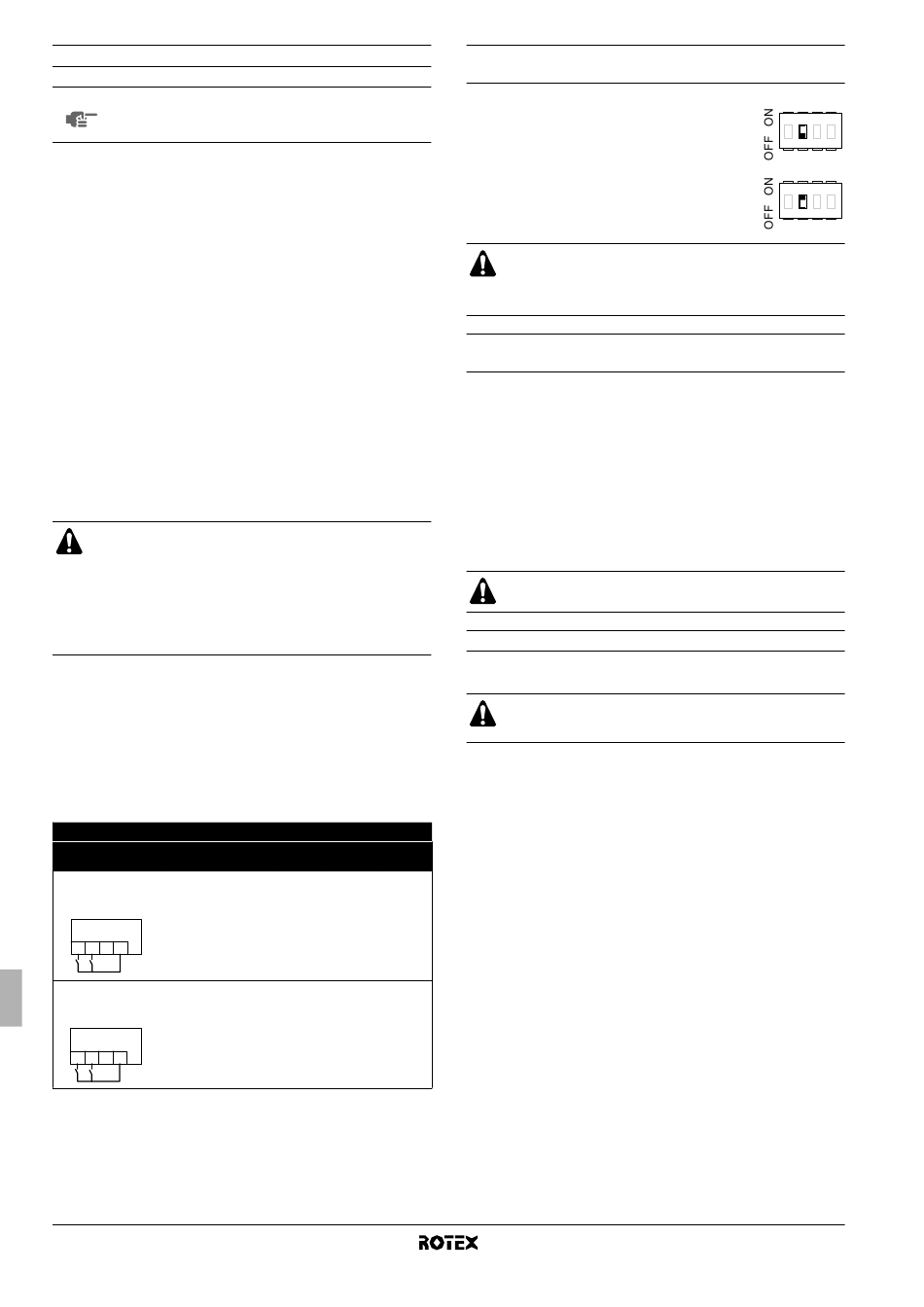

Configuración de funcionamiento de la bomba
NOTA
Para ajustar la velocidad de la bomba consulte el
apartado "Ajuste de la velocidad de la bomba" en la
página 25.
Sin termostato de habitación: Interruptor DIP SS2-3 = OFF
Si no hay ningún termostato conectado a la unidad interior, el
funcionamiento de la bomba vendrá determinado por la temperatura
del agua de salida.
Para forzar el funcionamiento de la bomba en modo continuo cuando
no hay termostato conectado proceda del siguiente modo:
-
Ajuste el interruptor SS2-3 en ON,
-
Cortocircuite los terminales 1-2-4 en el bloque de terminales
de la caja de interruptores.
Con el interruptor DIP del termostato de habitación: SS2-3 = ON
Cuando hay un termostato conectado a la unidad interior, la bomba
funcionará de manera continua siempre que el termostato envíe la
señal de demanda de calefacción o de refrigeración.
Punto de referencia doble
Cuando el punto de referencia doble está habilitado, el funciona-
miento de la bomba se determinará en función del estado del
interruptor DIP SS2-3 y los contactos de selección del punto de
referencia. Consulte las configuraciones de funcionamiento de la
bomba cuando el termostato esté conectado o no, tal y como se
describe anteriormente
Cuando el punto de referencia doble está habilitado, el
"funcionamiento continuo forzado de la bomba" no será
posible. Cuando SS2-3 esté en ON mientras que SP1 y
SP2 están cerrados, el funcionamiento de la bomba será
el mismo que "con el termostato de habitación" y el
segundo punto de referencia será el punto de referencia
aplicable. Consulte "Control del punto de referencia doble"
en la página 30.
La siguiente tabla resume la configuración requerida y el cableado
en el bloque de terminales (X2M: 1, 2, 4) en la caja de interruptores.
El funcionamiento de la bomba aparece relacionado en la tercera
columna. Las tres últimas columnas indican si la siguiente función
está disponible en la interfaz de usuario (UI) o si está operada por los
contactos de selección de punto de referencia SP1 y SP2:
•
Calefacción o refrigeración de la habitación ON/OFF (y)
•
Cambio de modo calefacción/refrigeración o viceversa (=)
•
Temporizadores
de
refrigeración (pr)
Punto de referencia doble
Operación
Configuración
de la bomba
• [7-02]=1
Determinado por la
• SS2-3 = OFF
temperatura del
• cableado:
agua de salida
X2M
1 2 3 4
SP2
SP1
• [7-02]=1
O cuando se solicite
• SS2-3 = ON
un punto de
• cableado:
referencia principal o
secundario
X2M
1 2 3 4
SP2
SP1
SP1 =
Contacto del primer punto de referencia
SP2 =
Contacto del segundo punto de referencia
(a) La bomba se detendrá cuando la calefacción/refrigeración de la habitación se
apague o cuando el agua alcance la temperatura deseada conforme al ajuste
realizado a través de la interfaz del usuario. Con el modo calefacción/refrigera-
ción encendido, la bomba se activará cada 5 minutos durante 3 minutos para
comprobar la temperatura del agua.
Manual de instalación
24
programación
de
calefacción
y
y
=
=
p p p p r r r r
y
y
=
=
UI
UI
UI
(a)
SP2/SP1
UI
—
Configuración de la instalación del depósito de agua
caliente sanitaria
■
Si no hay ningún depósito de agua sanitaria
instalado, el interruptor de conmutación
SS2-2 deberá ajustarse en OFF (ajuste por
defecto).
■
Si hay un depósito de agua sanitaria
instalado, el interruptor de conmutación
SS2-2 deberá ajustarse en ON.
Cuando SS2-3 se establece en ON y las conexiones de
cableado entre la unidad interior y la caja de interruptores
del depósito de agua caliente sanitaria no son correctas,
se mostrará el código de error AC en la interfaz de usuario.
Arranque inicial a bajas temperaturas ambiente
exteriores
Durante la puesta en marcha inicial y si la temperatura del agua es
baja, es importante que ésta se caliente gradualmente. De lo
contrario, podrían producirse grietas en los suelos de hormigón
debido al cambio brusco de temperatura. Para obtener información
detallada, póngase en contacto con el contratista de construcción
responsable del cemento armado.
Para ello, es posible reducir la temperatura de ajuste mínima del
agua de salida hasta alcanzar un valor entre 15°C y 25°C regulando
el ajuste de campo [9-01] (límite inferior del punto de referencia de
calefacción).
Consulte
página 25.
El calentamiento entre 15°C y 25°C sólo se realiza
mediante el calefactor auxiliar.
Comprobaciones previas al funcionamiento
Comprobaciones antes del arranque inicial
PELIGRO
Corte la alimentación antes de realizar ninguna conexión.
Después de la instalación de la unidad, antes de conectar el inter-
ruptor automático del circuito, compruebe lo siguiente:
y
1
Cableado de obra
Asegúrese de que el cableado de conexión entre el panel de
alimentación local y la unidad interior, entre la unidad exterior y
la unidad interior, entre la unidad interior y las válvulas (si
procede), entre la unidad interior y el termostato de habitación
(si procede) y entre la unidad interior y el depósito de agua
sanitaria hayan sido instalados conforme a las instrucciones
descritas en el capítulo "Cableado de obra" en la página 17,
conforme a los diagramas de cableado y la normativa europea y
nacional vigente.
2
Fusibles y dispositivos de protección
Compruebe que los fusibles u otros dispositivos de protección
instalados localmente son del tamaño y tipo especificados en el
capítulo "Especificaciones técnicas" en la página 43. Asegúrese
de que no se ha puenteado ningún fusible ni dispositivo de
protección.
3
Disyuntor del calefactor auxiliar F1B/F3B
No olvide encender el disyuntor del calefactor auxiliar F2B en la
caja de interruptores (F1B/F3B depende del tipo de calefactor
auxiliar). Consulte el diagrama de cableado.
4
Disyuntor de la resistencia eléctrica F2B
No olvide encender el disyuntor F2B del circuito de la resisten-
cia eléctrica en la caja de interruptores (sólo se aplica en uni-
dades con depósito de agua caliente sanitaria opcional
instalado).
1
1
"Configuración
personalizada"
RKHBH/X008BA
Unidad interior para bomba de calor de aire-agua
4PW54224-1A
2
3
4
2
3
4
en
la
