7.2. Cableado interno – Tabla de componentes
Consulte el diagrama de cableado interior suministrado con la unidad
(al dorso de la tapa de la caja de interruptores de la unidad interior).
Las abreviaturas utilizadas se relacionan a continuación:
A1P........................ PCB principal
A2P........................ PCB de la interfaz de usuario
A3P................ * ..... Termostato (RKRTW/R) (PC=circuito
de alimentación) (opcional)
A4P................ * ..... PCB de E/S digital (EKRP1HB) (opcional)
A4P................ * ..... PCB del receptor (RKRTR) (opcional)
E1H........................ Elemento del calefactor auxiliar 1
E2H........................ Elemento del calefactor auxiliar 2
E3H........................ Elemento del calefactor auxiliar 3
E4H............ ### ..... Resistencia eléctrica (3 kW)
F1B, F3B ............... Fusible del calefactor auxiliar
F2B ........................ Fusible de la resistencia eléctrica
F1T ........................ Calefactor auxiliar con fusible térmico (250 V,
100°C)
FU1........................ Fusible 3,15 A T 250 V para PCB
FU2........................ Fusible 5 A T 250 V
FuR,FuS ................ Fusible 5 A 250 V para PCB de E/S digital
K1M ....................... Contactor del calefactor auxiliar, paso 1
K2M ....................... Contactor del calefactor auxiliar, paso 2
K3M ....................... Contactor de la resistencia eléctrica
K4M ....................... Relé de la bomba
K5M,K6M............... Contactor para la desconexión omnipolar del
calefactor auxiliar
M1P ....................... Bomba
M2S ............. ## ..... Válvula de 2 vías para el modo refrigeración
(suministro independiente)
M3S ............... # ..... Válvula de 3 vías: para calefacción por suelo
radiante/depósito de agua caliente sanitaria
PHC1 ..................... Circuito de entrada del optoacoplador
Q1DI,Q2DI............. Interruptor automático de fugas de tierra
(suministro en obra)
Q1L........................ Protección térmica del calefactor auxiliar
Q2L,Q3L .... ### ..... Protección térmica de la resistencia eléctrica
R1H ............... * ..... Sensor de humedad (RKRTR) (opcional)
R1T................ * ..... Sensor de ambiente (RKRTR y RKRTW)
(opcional)
R1T........................ Termistor del intercambiador de calor del agua
de salida
R2T................ * ..... Sensor (suelo o ambiente) (EKRTETS)
(opcional)
R2T ........................ Termistor del calefactor auxiliar del agua de salida
R3T........................ Termistor del lado de líquido refrigerante
R4T........................ Termistor de agua de entrada
R5T................ # ..... Termistor de agua caliente sanitaria
S1L ........................ Interruptor de flujo
S2S........................ Contacto de suministro eléctrico a tarifa reducida
S3S........................ Contacto del punto de referencia doble 2
S4S........................ Contacto del punto de referencia doble 1
SS1........................ Interruptor DIP
TR1........................ Transformador 24 V para PCB
V1S........................ Supresor de chispas 1
V2S........................ Supresor de chispas 2
X1M~X9M.............. Bloques de terminales
X6Y,X9B ................ Conector
(1) Solo válido para un depósito con resistencia eléctrica integrada (RKHW*).
(2) Solo válido para un depósito con resistencia eléctrica integrada (RKHW*).
(3) Solo válido para un depósito con resistencia eléctrica integrada (RKHW*).
RKHBH/X016BB
Unidad interior para sistema de bomba de calor de aire-agua
4PW62576-2 – 10.2010
7.3. Descripción general del cableado de campo del
(1)
(2)

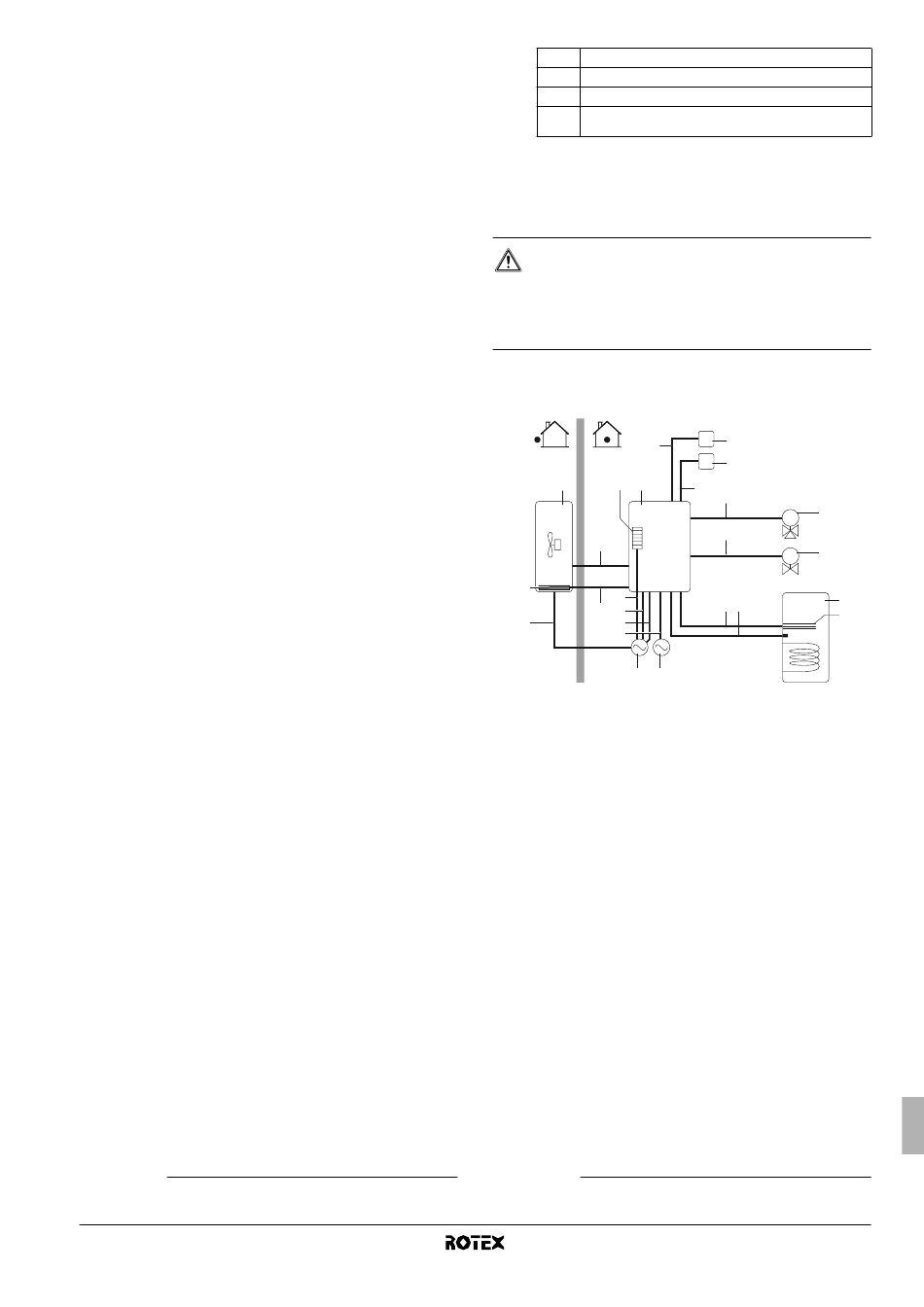

La siguiente ilustración muestra el cableado de campo requerido
entre varios componentes de la instalación. Consulte también
"3.4. Ejemplos de aplicación típica" en la página 4.
(3)
* Opcional
# Sólo aplicaciones con depósito de agua caliente sanitaria.
## Instalaciones de sólo calefacción/refrigeración
### Se suministra con el depósito de agua caliente
(a)
sanitaria .
(a) Solo válido para un depósito con resistencia eléctrica integrada
(RKHW*).
sistema
ADVERTENCIA
■
Corte la alimentación antes de realizar ninguna
conexión.
■
Todo el cableado de campo y los componentes deben
instalarlos un electricista
cumplirse las normativas vigentes aplicables.
5
B D E
2
C
4
10
3
1 11
13
A L
A Alimentación independiente para la unidad exterior,
el calefactor auxiliar y la resistencia eléctrica
B Unidad exterior
C Calefactor de la placa inferior
(4)
D Calefactor auxiliar
E Unidad interior
F Termostato de habitación (opcional)
G Válvula de 3 vías para el depósito de agua caliente
sanitaria (opcional)
H Válvula de 2 vías para el modo refrigeración
(suministro independiente)
I Depósito de agua caliente sanitaria (opcional)
(5)
J Resistencia eléctrica
K Interfaz de usuario (controlador digital)
L Fuente de alimentación (suministro eléctrico de tarifa
normal: solo en caso de instalación de suministro eléctrico
de tarifa reducida)
(4) Para un depósito sin resistencia eléctrica integrada (RKHTS), se utiliza el
calefactor auxiliar en modo de calefacción de agua sanitaria.
(5) Solo válido para un depósito con resistencia eléctrica integrada (RKHW*).
autorizado y deben
T
F
I
K
12
6
G
M
7
H
M
I
8 9
J
Manual de instalación
