Cableado Interno - Tabla De Componentes; Conexión De La Fuente De Alimentación Y El; Cableado Interunidad - Rotex RRLQ006BBV3 Manuel D'installation

■
No coloque en el interior del producto piezas eléctricas que
haya adquirido en tiendas locales y no ramifique la potencia de
la cinta calefactora, etc., del bloque de terminales. Hacerlo
podría producir una descarga eléctrica o un incendio.
■
Dado que esta unidad está equipada con un Inverter, la
instalación de un condensador de avance de fase no sólo
deteriorará el efecto de mejora del factor de potencia, sino que
también provocará un calentamiento accidental anormal del
condensador, debido a ondas de alta frecuencia. Por lo tanto,
nunca instale un condensador de avance de fase.
PRECAUCIÓN
Asegúrese de instalar los fusibles o interruptores
automáticos necesarios.
■
Este equipo cumple con las normativas EN/IEC 61000-3-11
siempre que la impedancia del sistema Z
Z en el punto de conexión entre el suministro del usuario y el
max
sistema público. Es responsabilidad del instalador o usuario del
equipo asegurar mediante una consulta con la compañía que
opera la red de distribución si fuera necesario para saber si el
equipo está conectado únicamente a un suministro con una
impedancia Z menor o igual a Z
sys
■
Equipamiento que cumple la normativa EN/IEC 61000-3-12
14.2. Cableado interno – Tabla de componentes
AC1,AC2 ........................... Conector
E1,E2 ................................ Conector
E1H ................................... Calefactor de la placa inferior
FU1 ................................... Fusible 30 A
FU2,FU3............................ Fusible 3,15 A
FU4,FU5............................ Fusible 1 A 250 V
HR1,HR2........................... Conector
L ........................................ Energizado
L1R.................................... Reactor
LED A................................ Piloto
M1C................................... Motor del compresor
M1F ................................... Motor del ventilador
MRM10,MRM20,MRC/W .. Relé magnético
N........................................ Neutral
PCB1,PCB2 ...................... Tarjeta de circuito impreso
PM1................................... Módulo de alimentación
Q1L ................................... Protector de sobrecarga
R1T~R3T........................... Termistor
S2~S102 ........................... Conector
SA2 ................................... Limitador de sobretensiones
Sheet metal ....................... Placa fija de la regleta de conexiones
SW1 .................................. Interruptor ENCENDIDO/APAGADO de
funcionamiento forzado
SW4 .................................. Interruptor de ajuste local
U........................................ Conector
V........................................ Conector
V2,V3,V5,V9,V100 ............ Varistor
W....................................... Conector
X11A,X12A........................ Conector
(1) La Norma Técnica Europea/Internacional ajusta los límites para los
cambios en la tensión, fluctuaciones y oscilaciones en la tensión en redes
eléctricas públicas de baja tensión para equipos con una corriente
nominal de ≤75 A.
(2) La Norma Técnica Europea/Internacional ajusta los límites para corrientes
armónicas generadas por un equipo conectado a los sistemas públicos de
baja tensión con corriente de entrada de >16 A y ≤75 A por fase.
Manual de instalación
14
(1)
sea menor o igual a
sys
=0,42 Ω
. Z
max max
(2)
X1M,X2M...........................Tira de terminales
Y1E....................................Bobina de la válvula de expansión
electrónica
Y1R....................................Serpentín de la válvula de solenoide de
inversión
Z1C~Z7C ...........................Núcleo de ferrita

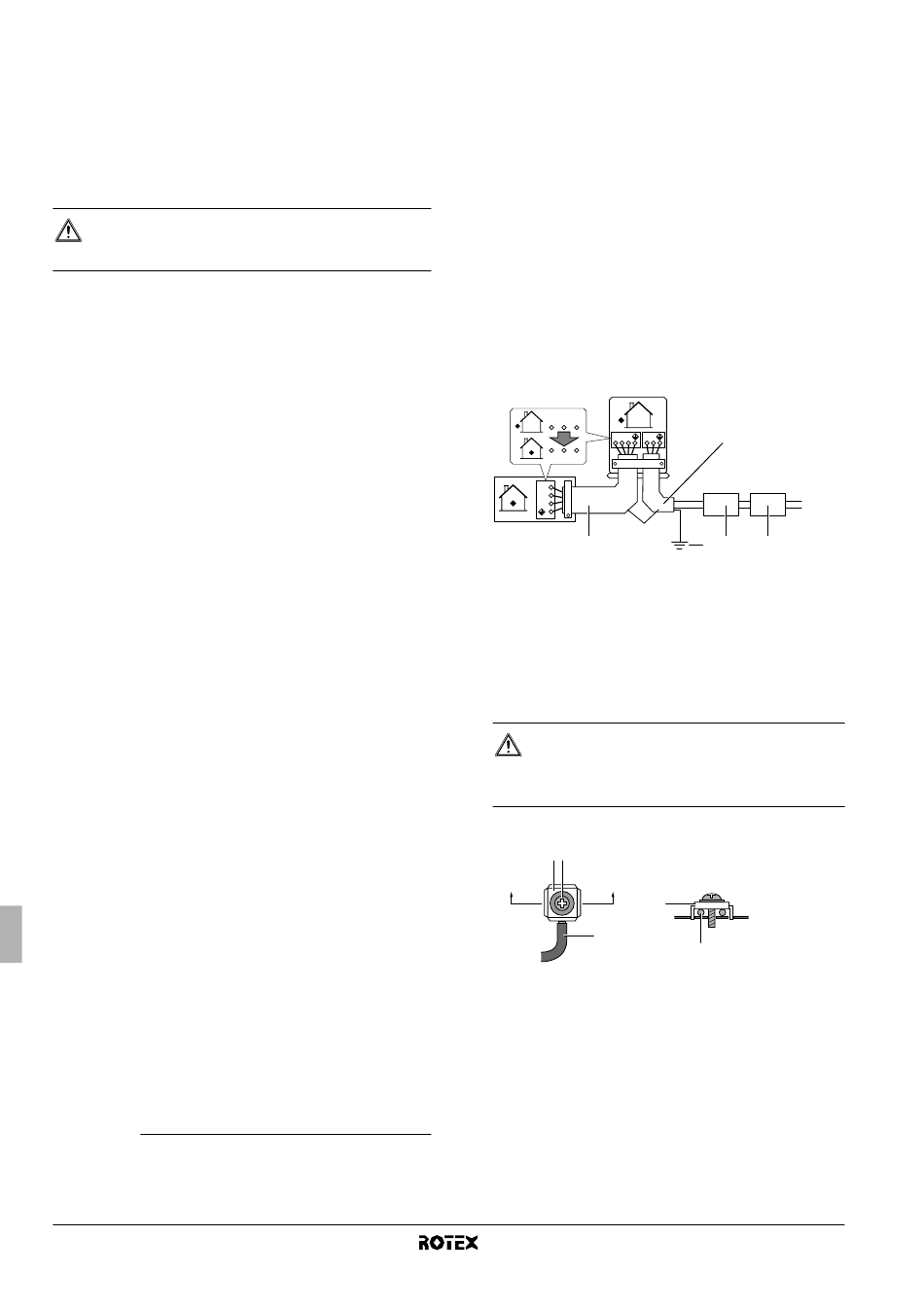

14.3. Conexión de la fuente de alimentación y el

cableado interunidad

1 Envuelva con cinta el aislamiento desde el cable (una longitud
de 20 mm).
2 Conecte los cables de conexión entre las unidades interior y
exterior de forma que los números de las terminales
coincidan (véase el diagrama de cableado). Apriete bien los
tornillos del terminal. Es recomendable utilizar un destornillador
de cabeza plana para apretar los tornillos.
Consulte también la precaución 2 "Notas a tener en cuenta" en
la página 15 de las directrices de cableado.
1 2 3
1 2 3
1 2 3
1
2
3
H05VV
1
1 Interconexión entre la unidad interior y la unidad exterior:
cuando la longitud del cable sea superior a 10 m, utilice
cables ∅2,5 mm en lugar de cables ∅1,5 mm.
2 Cable de alimentación
(consulte la corriente máxima de funcionamiento en la
placa de especificaciones de la unidad)
3 Tierra
4 Disyuntor de seguridad
5 Interruptor automático de fuga a tierra
3 Instalación de terminales a tierra
ADVERTENCIA
Esta unidad debe estar conectada a tierra.
Para ello, tenga en cuenta la normativa vigente
aplicable relativa a instalaciones eléctricas.
■ Siga este método para instalar cables de núcleo único.
3 2
A A'
1
1 Cable de núcleo único
2 Tornillo
3 Arandela plana
Unidad exterior para bomba de calor de aire-agua
2
L N
50 Hz
230 V
3 4 5
AA'
3
1
RRLQ006~008BBV3
4PW68222-1 – 02.2011
