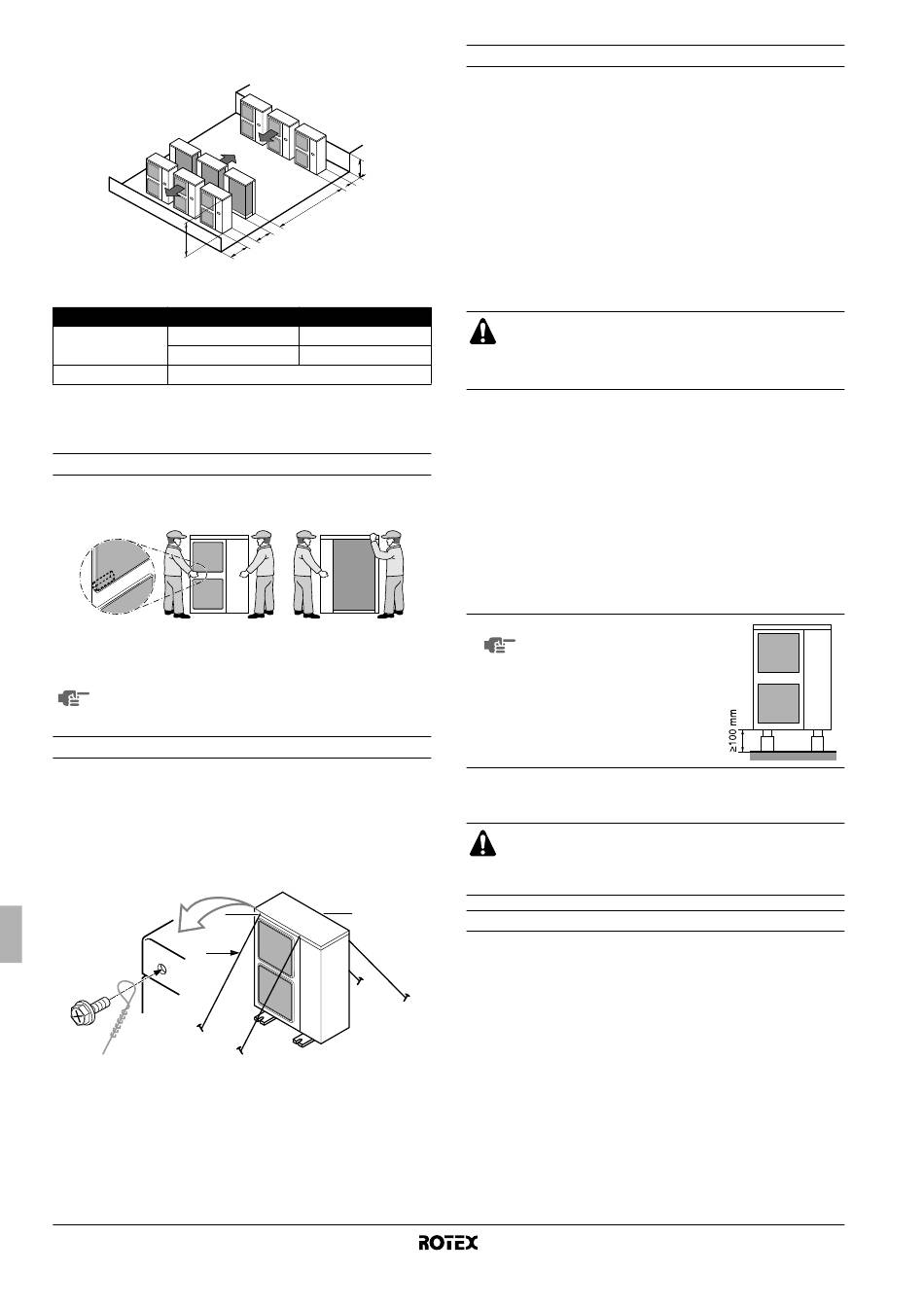

2. En caso de instalación de múltiples unidades (2 o más
unidades) en conexión lateral por fila.
H
La relación de dimensiones entre H, A y L se muestra en la siguiente
tabla.
0<L≤1/2H
L≤H
1/2H<L≤H
H<L Instalación imposible
4.4. Inspección, manipulación y desembalaje de la
unidad
Manipulación de la unidad
Como se muestra en la figura, desplace la unidad lentamente
tomándola por las asas izquierda y derecha.
Coloque sus manos en la esquina en vez de sujetar la entrada de
aspiración en el lado de la carcasa, de lo contrario, la carcasa podría
deformarse.
Procure no introducir las manos u otros objetos en las
aletas traseras.
Método de instalación para prevenir la caída del equipo
Si es necesario impedir que la unidad se caiga, realice la instalación
como se muestra en la figura.
■
prepare los 4 cables como se indica en el dibujo
■
desatornille la placa superior en los 4 puntos indicados A y B
■
pase los tornillos a través de los lazos corredizos y vuelva a
atornillarlos fijamente
A A
C
A ubicación de los 2 agujeros de fijación en el panel frontal de la
unidad
B ubicación de los 2 agujeros de fijación en el panel trasero de la
unidad
C cables: suministrado independientemente
Manual de instalación
7
L
A
≥3000
≥600
≥1500
L A
250
300
B
Método para retirar la fijación de transporte
La fijación de transporte amarilla instalada sobre la pata del
compresor para proteger la unidad durante el transporte deberá
retirarse. Proceda como se muestra en la figura 3 y como se
describe a continuación.
A Compresor
B Tuerca de fijación
C Fijación de transporte
1 Afloje ligeramente la tuerca de fijación (B).
2 Retire la fijación de transporte (C) como se muestra en la
figura 3.
3 Apriete de nuevo cada la tuerca de fijación (B).
PRECAUCIÓN
Si la unidad se pone en funcionamiento con las fijaciones
de transporte colocadas, el equipo puede generar
vibraciones o ruidos anormales.

4.5. Trabajos de purga o drenaje

Compruebe la tabla de combinación en "Información general" en la
página 1 para ver si está permitido realizar trabajos de drenaje. Si
está permitido realizar trabajos de drenaje en su unidad y el lugar de
instalación requiere realizar el drenaje, siga las instrucciones que se
facilitan a continuación.
■
Los kits de drenaje están disponibles opcionalmente.
■
Si el trabajo de drenaje de la unidad exterior no resulta fácil (por
ejemplo, si el agua de drenaje salpica a la gente), instale la
tubería de drenaje utilizando el cubo de drenaje (opcional).
■
Asegúrese de que el drenaje funciona adecuadamente.
NOTA Si los agujeros de drenaje de la
unidad exterior están tapados
por una base de montaje o por
el suelo, levante la unidad para
dejar espacio libre de más de
100 mm debajo de la unidad
exterior.
4.6. Instalación de la unidad
Como la presión de diseño es de 4,0 MPa ó 40 bar,
podrían necesitarse tuberías de mayor espesor de pared.
Consulte el párrafo "5.1. Selección del material de las
tuberías" en la página 8.
Medidas de precaución durante el trabajo con R410A
■
Este refrigerante exige
mantengan el sistema limpio, seco y herméticamente cerrado.
- Limpio y seco
Deberá evitarse la contaminación del sistema con materiales
extraños (incluidos aceites minerales o humedad).
- Hermético
Lea detenidamente el capítulo "6. Precauciones con la
tubería de refrigerante" en la página 9 y siga correctamente
el procedimiento.
■
Al ser el R410A una mezcla de refrigerantes, el refrigerante
adicional que se requiera deberá recargarse en estado líquido.
(En estado gaseoso su composición es variable por lo que el
sistema no funcionaría correctamente).
■
La unidad interior conectada debe ser la unidad RKHBRD.
Unidad exterior para bomba de calor de aire-agua
precauciones especiales que
RRRQ011~016AAV1+Y1
4PW55782-1B
