No instale a unidad en lugares con alta humedad (por ejemplo,
el cuarto de baño).
■
No instale la unidad en lugares que se utilicen para trabajar.
En caso de trabajos de construcción (por ejemplo, trabajos de
rectificado) donde se genera mucho polvo, cubra la unidad.
■
Procure que en caso de fuga de agua no se causen daños al
espacio de instalación y a todo lo que le rodea.
■
No coloque ningún objeto ni equipo en la parte superior de la
unidad.
■
Instale el cableado de alimentación al menos a 1 metro de
distancia de televisiones y radios para impedir interferencias
o ruidos en la imagen.
(Dependiendo de las ondas de radio, una distancia de 1 metro
podría no ser suficiente para eliminar el ruido).
■
No instale la unidad:
■ En lugares con presencia de neblina de aceite mineral, spray
de aceite o vapor.
Las piezas de plástico podrían deteriorarse y desprenderse
o podrían producirse fugas de agua.
■ En lugares donde se produzca gas corrosivo como, por
ejemplo, gas ácido sulfuroso.
La corrosión de los tubos de cobre o piezas soldadas podría
causar una fuga de refrigerante.
■ En lugares con maquinaria que emita ondas electromagnéticas.
Las ondas electromagnéticas pueden causar interferencias
en el sistema de control y hacer que el equipo no funcione
correctamente.
■ En lugares donde el aire contenga altos niveles de sal.
■ En lugares con grandes fluctuaciones de tensión como fábricas.
■ En vehículos o embarcaciones.
■ Donde haya vapor ácido o alcalino.
INFORMACIÓN
Si la instalación viene equipada con un depósito de agua
caliente sanitaria (opcional) consulte el manual de
instalación del depósito de agua caliente sanitaria.

6.2. Dimensiones y espacio para mantenimiento

Unidad de medida: mm
Para ver las dimensiones de la unidad, consulte la figura 3
1 Manguera flexible de purga
2 Conexión para la salida del agua
3 Conexión para la entrada del agua
4 Conexión del líquido refrigerante
5 Conexión del gas refrigerante
FBSP Female British Standard Pipe (tubo hembra BS)
MBSP Male British Standard Pipe (tubo macho BS)
Para ver el espacio requerido para el mantenimiento consulte la
figura 2.
Manual de instalación
13
6.3. Inspección, manipulación y desembalaje
de la unidad
■
La unidad interior está embalada en una caja de cartón fijada
mediante flejes a un palet de madera.
■
Se debe comprobar la unidad en el momento de su entrega
e informar inmediatamente sobre cualquier daño al agente de
reclamaciones y al transportista.
■
Compruebe todos los accesorios se adjuntan con la unidad
interior (consulte "4. Accesorios" en la página 9).
■
Para evitar daños durante el transporte, traslade la unidad lo
más cerca posible de su lugar de instalación en el embalaje
original.
■

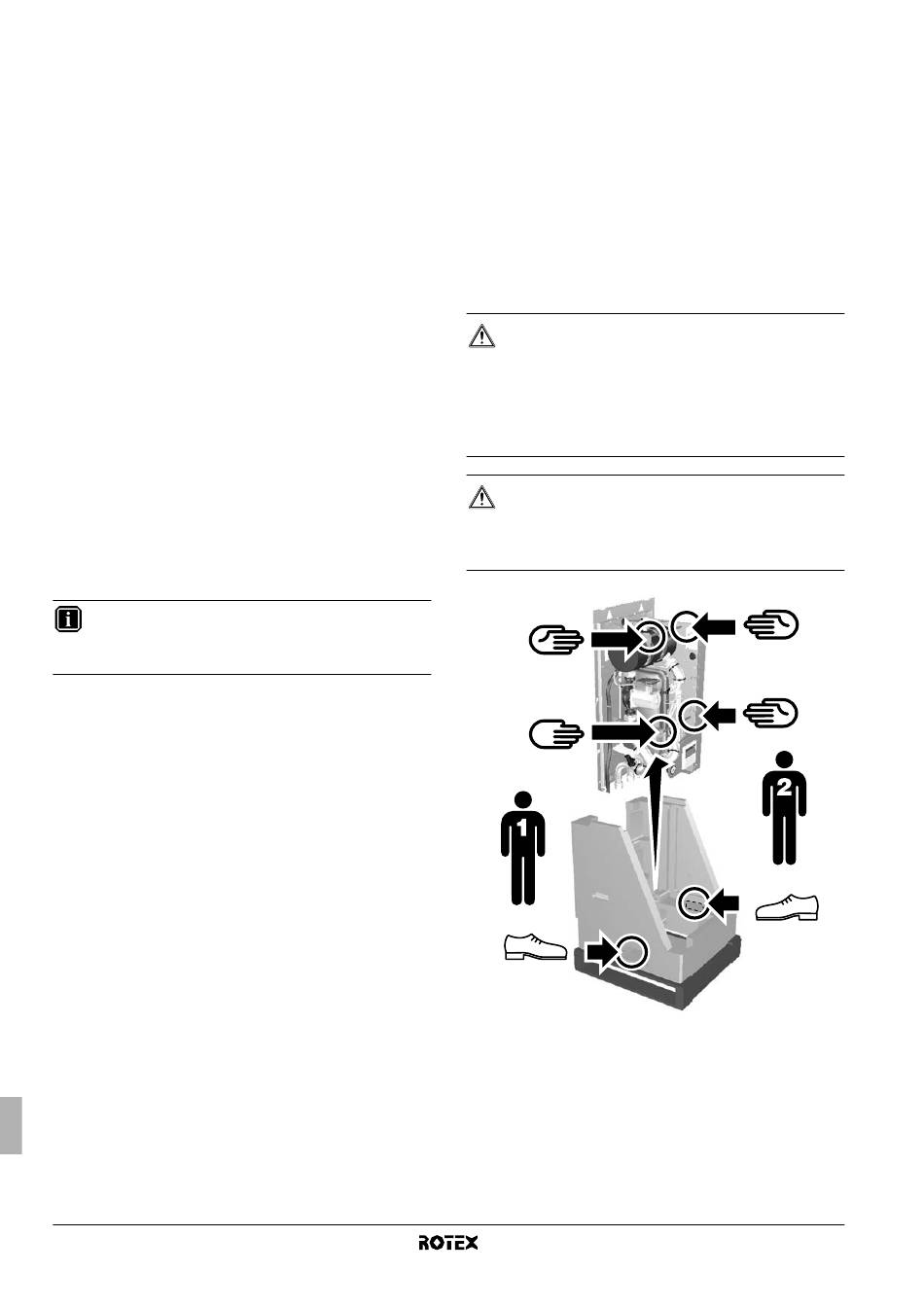

La unidad interior pesa aproximadamente 46 kg y deberá ser
levantada entre dos personas utilizando las dos barras de
levantamiento acopladas a la unidad.
PRECAUCIÓN
■
No agarre la caja de interruptores ni la tubería para
levantar la unidad. La unidad está equipada con dos
barras de elevación para levantarla.
■
Elimine con seguridad los materiales de embalaje.
Los materiales de embalaje, como las uñetas
y cualquier otro componente de metal o madera,
podrían causar cortes o lesiones de otro tipo.
ADVERTENCIA
Desmonte y deseche las bolsas de embalaje de plástico
para que los niños no jueguen con ellas. Los niños que
juegan con bolsas de plástico corren peligro de muerte por
asfixia.
