C
ÓMO INSTALAR LA UNIDAD INTERIOR
Selección del lugar de instalación
La unidad deberá montarse sobre pared, en interiores, cumpliendo
los siguientes requisitos:
■
Lugar de instalación libre de escarcha
■
El espacio alrededor de la unidad es adecuado para las
reparaciones. (Consulte figura 2).
■
El espacio que rodea la unidad permitirá una suficiente
circulación de aire
■
Hay una bandeja de drenaje que recoge el agua de
condensación (sólo en modelos RKHBX con kit de bandeja de
drenaje EKHBDP) y una válvula de alivio de presión.
■
La superficie de instalación es una pared plana, vertical y no
combustible capaz de soportar el peso de la unidad en
funcionamiento
(consulte
técnicas" en la página 43).
■
No debe haber peligro de incendio debido a fugas de gas
inflamable.
■
Deberá tener en cuenta las longitudes de tubo y distancias
especificadas.
Requisito
Longitud máxima permisible de la tubería de
refrigerante entre la unidad exterior y la unidad
interior
Longitud mínima permisible de la tubería de
refrigerante entre la unidad exterior y la unidad
interior
Altura máxima permisible entre la unidad exterior y la
unidad interior
Máxima distancia admisible entre la válvula de 3 vías
y la unidad interior (sólo para instalaciones con
depósito de agua sanitaria)
Distancia máxima admisible entre el depósito de
agua caliente sanitaria y la unidad interior (sólo para
instalaciones con depósito de agua caliente
sanitaria). El cable del termistor suministrado con el
depósito de agua caliente sanitaria es de 12 m de
longitud.
■
Durante el funcionamiento normal, la caja hidráulica emitirá
sonidos que podrían considerarse ruidos. El origen de estos
sonidos puede ser el funcionamiento de la bomba de agua y/o
la activación del contactor. Por lo tanto, se recomienda instalar
la caja hidráulica en una pared firme y lejos de entornos donde
los sonidos puedan molestar (por ejemplo, el dormitorio).
■
No instale a unidad en lugares con alta humedad (por ejemplo,
el cuarto de baño).
■
Seleccione el diámetro de las tuberías en relación con el flujo de
agua requerido y la presión estática externa (EPS) de la bomba.
■
El equipo no está previsto para su uso en atmósferas
potencialmente explosivas.
■
No instale la unidad en lugares que se utilicen para trabajar.
En caso de trabajos de construcción (por ejemplo, trabajos de
rectificado, donde se genera mucho polvo, cubra la unidad).
■
Procure que en caso de fuga el agua no pueda causar daños al
espacio de instalación y a todo lo que le rodea.
■
No coloque ningún objeto ni equipo en la parte superior de la
unidad.
■
Asegúrese de tomar las precauciones suficientes, conforme a
las leyes locales y nacionales, en caso de fuga de refrigerante.
PRECAUCIÓN
Si la instalación viene equipada con un depósito de agua
caliente sanitaria (opcional) consulte el manual de instala-
ción del depósito de agua caliente sanitaria.
RKHBH/X008BA
Unidad interior para bomba de calor de aire-agua
4PW54224-1A
el
apartado
"Especificaciones
Valor
30 m
3 m
20 m
3 m
10 m
Dimensiones y espacio para mantenimiento
Unidad de medida: mm
Para ver las dimensiones de la unidad, consulte la figura 2
1
Manguera flexible de
purga
2
Conexión para la salida
del agua
3
Conexión para la
entrada del agua
4
Conexión del líquido
refrigerante
Para ver el espacio requerido para el mantenimiento consulte la
figura 2
Inspección, manipulación y desembalaje de la unidad
■
La unidad interior está embalada en una caja de cartón fijada
mediante flejes a un palet de madera.
■
Se debe comprobar la unidad en el momento de su entrega e
informar inmediatamente sobre cualquier daño al agente de
reclamaciones y al transportista.
■
Compruebe todos los accesorios se adjuntan con la unidad
interior (consulte "Accesorios" en la página 2).
■
Para evitar daños durante el transporte, traslade la unidad lo
más cerca posible de su lugar de instalación en el embalaje
original.
■

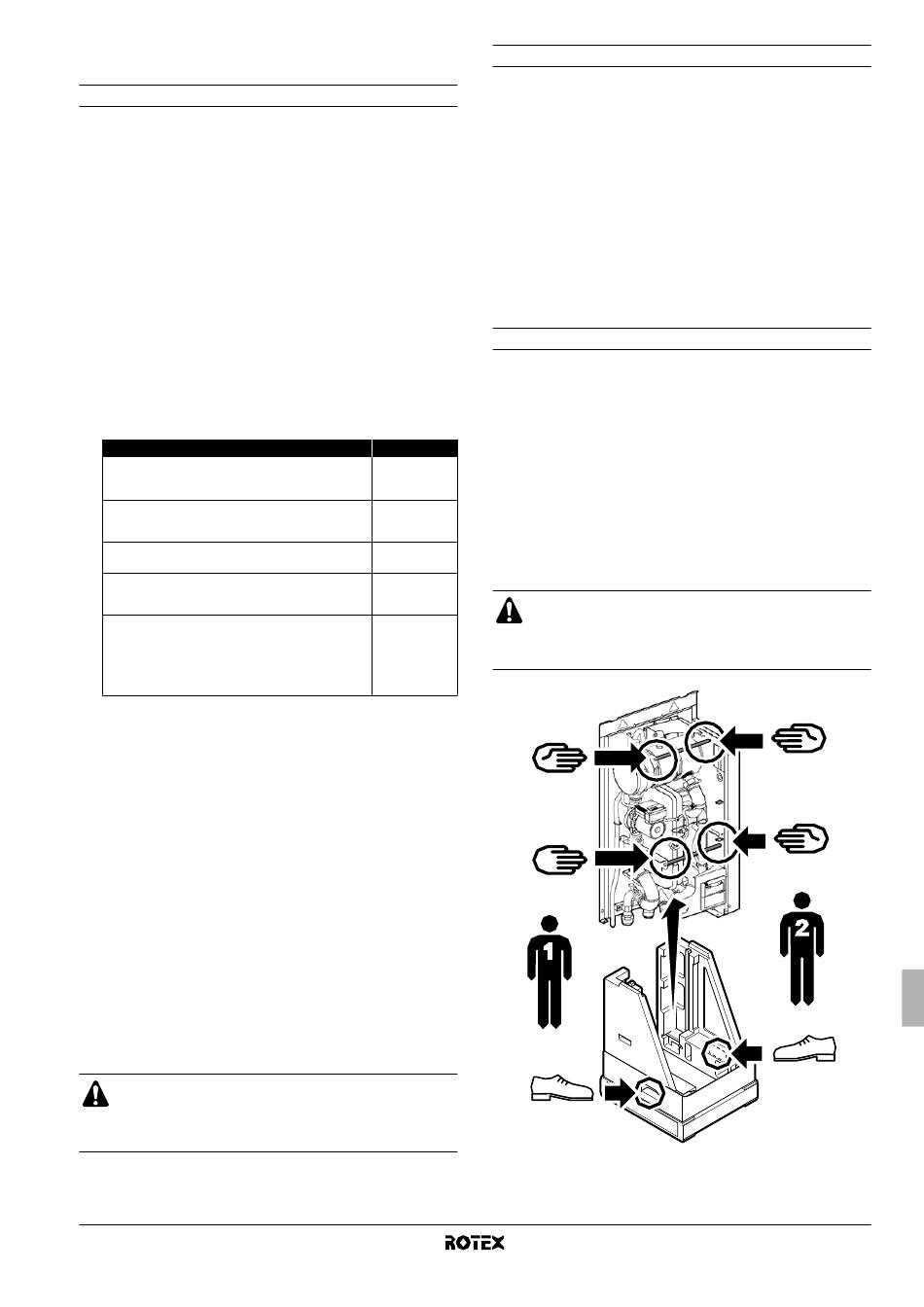

La unidad interior pesa aprox. 46 kg y deberá ser levantada
entre dos personas utilizando las dos barras de levantamiento
acopladas a la unidad.
PRECAUCIÓN
No agarre la caja de interruptores ni la tubería para
levantar la unidad. La unidad está equipada con dos
barras de elevación para levantarla.
5
Conexión del gas
refrigerante
FBSP
Female British Standard
Pipe (tubo hembra BS)
MBSP
Male British Standard
Pipe (tubo macho BS)
Manual de instalación
13
