Installationsanleitung
9
6. H I
INWEISE ZUR NSTALLATION
HINWEIS
Wenn Abflusslöcher der Außen-
einheit durch einen Montagesockel
oder durch die
bedeckt werden, installieren Sie die
Einheit erhöht, um einen Freiraum
von mehr als 100 mm unter der
Außeneinheit zu gewährleisten.

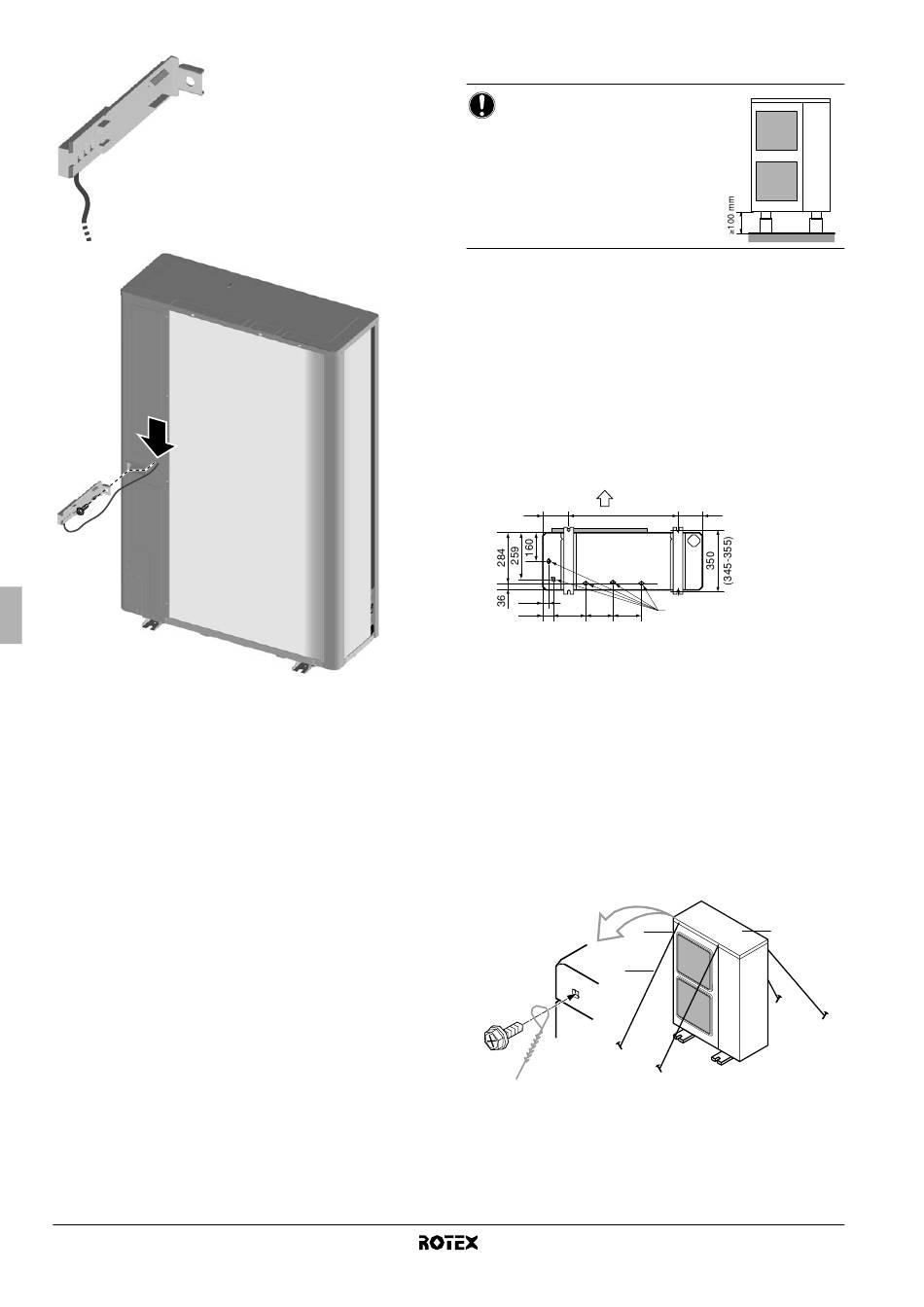

6.1. Fundamentarbeiten

■
Überprüfen Sie die Festigkeit und Ebenheit des Installation-
sortes, um zu gewährleisten, dass die Einheit nach der
Installation und während des Betriebs keine Vibrationen oder
Geräusche verursacht.
■
Befestigen Sie die Einheit gemäß der Fundamentzeichnung in
der Abbildung sicher mit Hilfe der Fundamentschrauben. (Halten
Sie 4 Sätze mit M12-Fundamentschrauben, Muttern und
Unterlegscheiben bereit. Diese sind bauseitig zu liefern.)
■
Am besten ist es, die Fundamentschrauben einzudrehen, bis sie
20 mm über der Fundamentoberfläche herausragen.
RRLQ
A
140 620
B
35
60 182 154 159
A Luftablassseite
B Ansicht von unten (mm)
C Abflussloch
6.2. Installationsverfahren zur Vermeidung des
Herabfallens oder Umstürzens der Einheit
Wenn es erforderlich ist, die Einheit vor einem Herabfallen oder
Umstürzen zu schützen, installieren Sie sie wie in der Abbildung
dargestellt.
■
Bereiten Sie alle 4 Drähte wie in der Zeichnung angegeben vor.
■
Schrauben Sie die obere Abdeckung an den 4 mit A und B
angegebenen Positionen los.
■
Führen Sie die Schrauben durch die Ösen und schrauben Sie
sie anschließend wieder fest.
A A
C
A Position der 2 Befestigungslöcher an der Vorderseite der Einheit
B Position der 2 Befestigungslöcher an der Rückseite der Einheit
C Drähte: bauseitig zu liefern
Außeneinheit für Luft-Wasser-Wärmepumpe
Bodenfläche
140
C
B
RRLQ011~016CAV3+W1
4PW57795-1 – 10.2010
