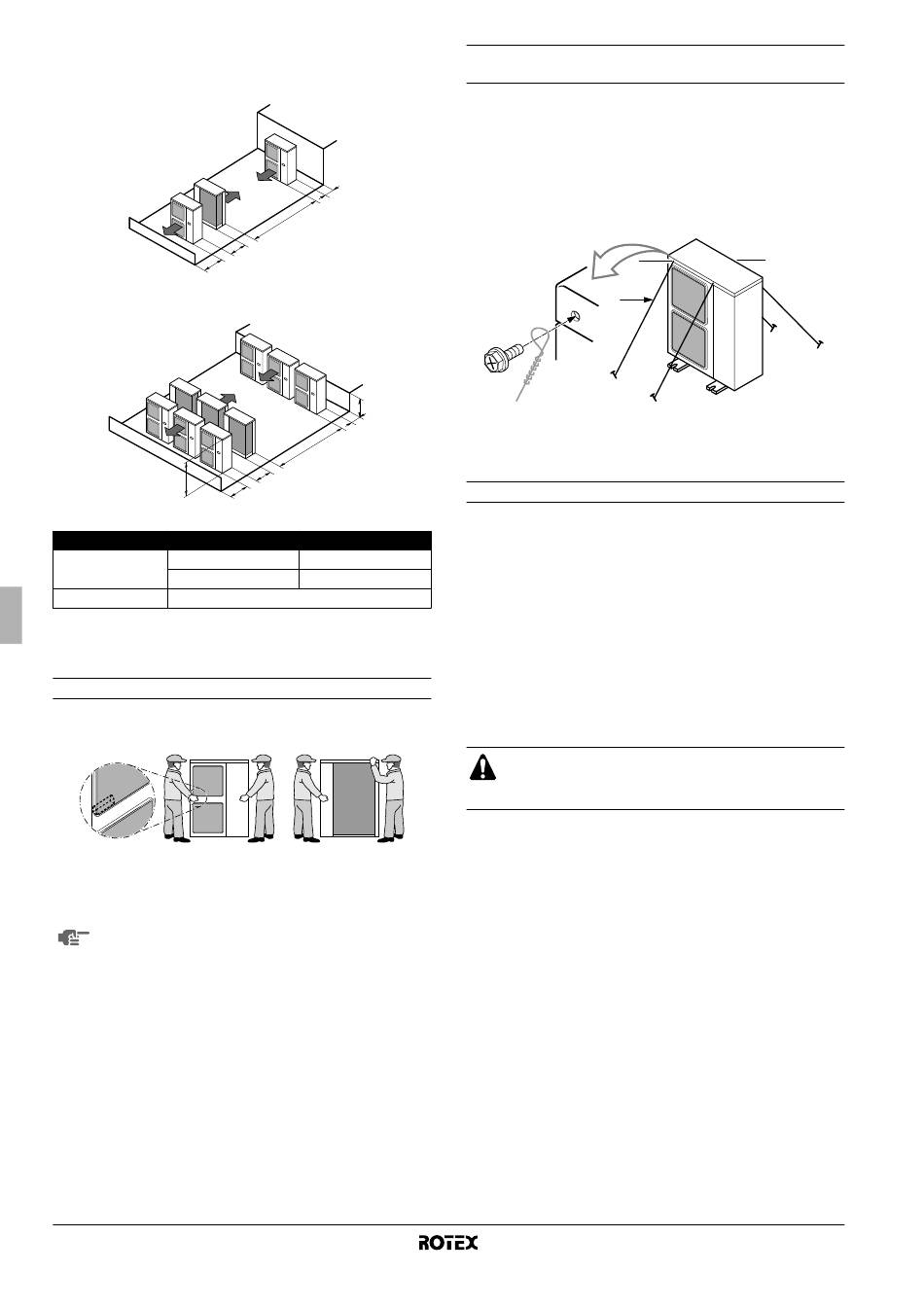

(C) Bei mehreren in Reihen installierten Einheiten (z.B. auf dem
Dach)
1. Bei Installation einer Einheit pro Reihe.
≥1000
2. Bei Installation mehrerer Einheiten (2 Einheiten oder mehr) pro
Reihe mit Seitenverbindung.
H
Die folgende Tabelle zeigt die Abmessungen H, A und L.
0<L≤1/2H
L≤H
1/2H<L≤H
H<L Installation nicht möglich
4.4. Inspektion, Handhabung und Auspacken der
Einheit
Handhabung der Einheit
Heben Sie die Anlage an den Griffen auf der linken und rechten Seite
an und bringen Sie sie in Position - siehe Abbildung.
Beim Positionieren der Einheit diese an den Ecken anfassen. Auf
keinen Fall in den Saugeinlass an der Seite des Gehäuses greifen
und das Gerät anheben, da sich das Gehäuse dadurch verformen
könnte.
Achten Sie darauf, die Rippen auf der Rückseite nicht mit
den Händen oder mit Gegenständen zu berühren.
Installationsanleitung
7
≥100
≥2000
≥200
L
A
≥3000
≥600
≥1500
L A
250
300
Zur Verhinderung des Umstürzens der Anlage bei der
Installation
Sollte es notwendig sein, Vorkehrungen gegen ein Umstürzen der
Einheit zu treffen, dann gehen Sie so vor, wie es die Abbildung zeigt.
■
Die 4 Haltekabel anbringen - siehe Zeichnung
■
Die Schrauben der oberen Abdeckung an den 4 mit A und B
bezeichneten Stellen lösen
■
Stecken Sie die Schrauben durch die Schlingen der Haltekabel
und drehen Sie sie wieder fest.
A A
C
A Position der beiden Befestigungslöcher auf der Vorderseite der
Einheit
B Position der beiden Befestigungslöcher auf der Rückseite der Einheit
C Kabel: bauseitig zu liefern
Vorgehensweise zur Entfernung der Transportstütze
Die gelbe Transportstütze, die über den Verdichterfüßen zum Schutz
des Geräts während des Transports angebracht ist, muss entfernt
werden. Gehen Sie wie in Abbildung 3 gezeigt und wie nachfolgend
beschrieben vor.
A Verdichter
B Befestigungsmutter
C Transportstütze
1 Lösen Sie jede Befestigungsmutter leicht (B).
2 Entfernen Sie jede Transportstütze (C), wie in Abbildung 3
dargestellt.
3 Ziehen Sie jede Befestigungsmutter (B) wieder an.
VORSICHT
Wird die Einheit mit befestigter Transportstütze betrieben,
können extreme Vibration und Lärm erzeugt werden.
4.5. Verlegen der Abflussleitung
Prüfen Sie in der Kombinationstabelle
Informationen" auf Seite 1, ob ein Ablauf erlaubt ist. Wenn es Ihre
Einheit erlaubt, einen Ablauf
Standortbedingungen solch eine Installation verlangen, dann richten
Sie sich nach den Leitlinien unten.
■
Ablauf-Kits für die Ableitung von Kondenswasser sind als Option
erhältlich.
■
Falls durch Verlegen einer Abflussleitung Probleme entstehen
sollten (zum Beispiel, wenn das Ablaufwasser auf Personen
spritzen kann), dann verwenden Sie für die Abflussleitung einen
Ablaufstutzen (optional).
■
Achten Sie darauf, dass der Ablauf korrekt funktioniert.
Außeneinheit für Luft-Wasser-Wärmepumpe
B
unter "Allgemeine
zu installieren, und die
RRRQ011~016AAV1+Y1
