X1M
10
9
X5M
S3S
2 Fixez le câble avec les attaches sur les supports d'attaches.

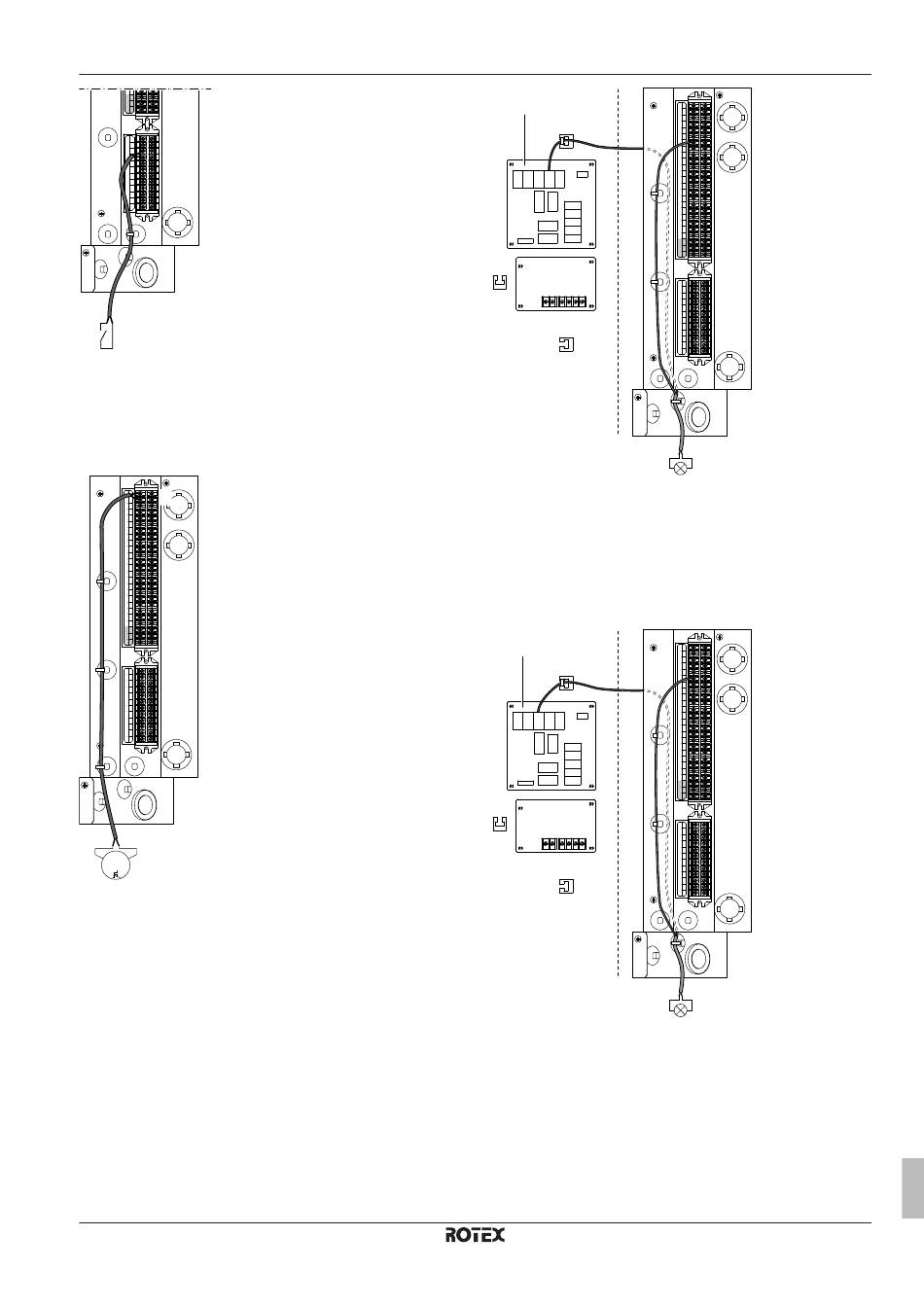

7.11.13 Raccordement de la pompe à eau chaude
sanitaire
1 Raccordez le câble de la pompe à eau chaude sanitaire aux
bornes adaptées comme indiqué sur l'illustration ci-dessous.
34
35
X2M
X1M
X5M
M
M2P 1~
2 Fixez le câble avec les attaches sur les supports d'attaches.

7.11.14 Raccordement de la sortie alarme

1 Raccordez le câble de la sortie alarme aux bornes adaptées
comme indiqué sur l'illustration ci-dessous.
RVLQ05+08CAV3 + RHYHBH05AAV3 + RHYHBH/X08AAV3
Module hybride ROTEX HPU
4P355635-1A – 2016.02
a
Y1
A4P
A8P
a L'installation de EKRP1HB est requise.
2 Fixez le câble avec les attaches sur les supports d'attaches.
7.11.15 Raccordement de la sortie de MARCHE/
ARRÊT du rafraîchissement/du chauffage
1 Raccordez le câble de la sortie de MARCHE/ARRÊT du
rafraîchissement/du chauffage aux bornes adaptées comme
indiqué sur l'illustration ci-dessous.
a
Y2
A4P
A8P
a L'installation de EKRP1HB est requise.
2 Fixez le câble avec les attaches sur les supports d'attaches.
7.11.16 Raccordement des entrées numériques
de consommation électrique
1 Raccordez le câble des entrées numériques de consommation
électrique aux bornes adaptées comme indiqué sur l'illustration
ci-dessous.
7 Installation
28
X2M
X1M
X5M
29
X2M
X1M
X5M
Guide de référence installateur
45
