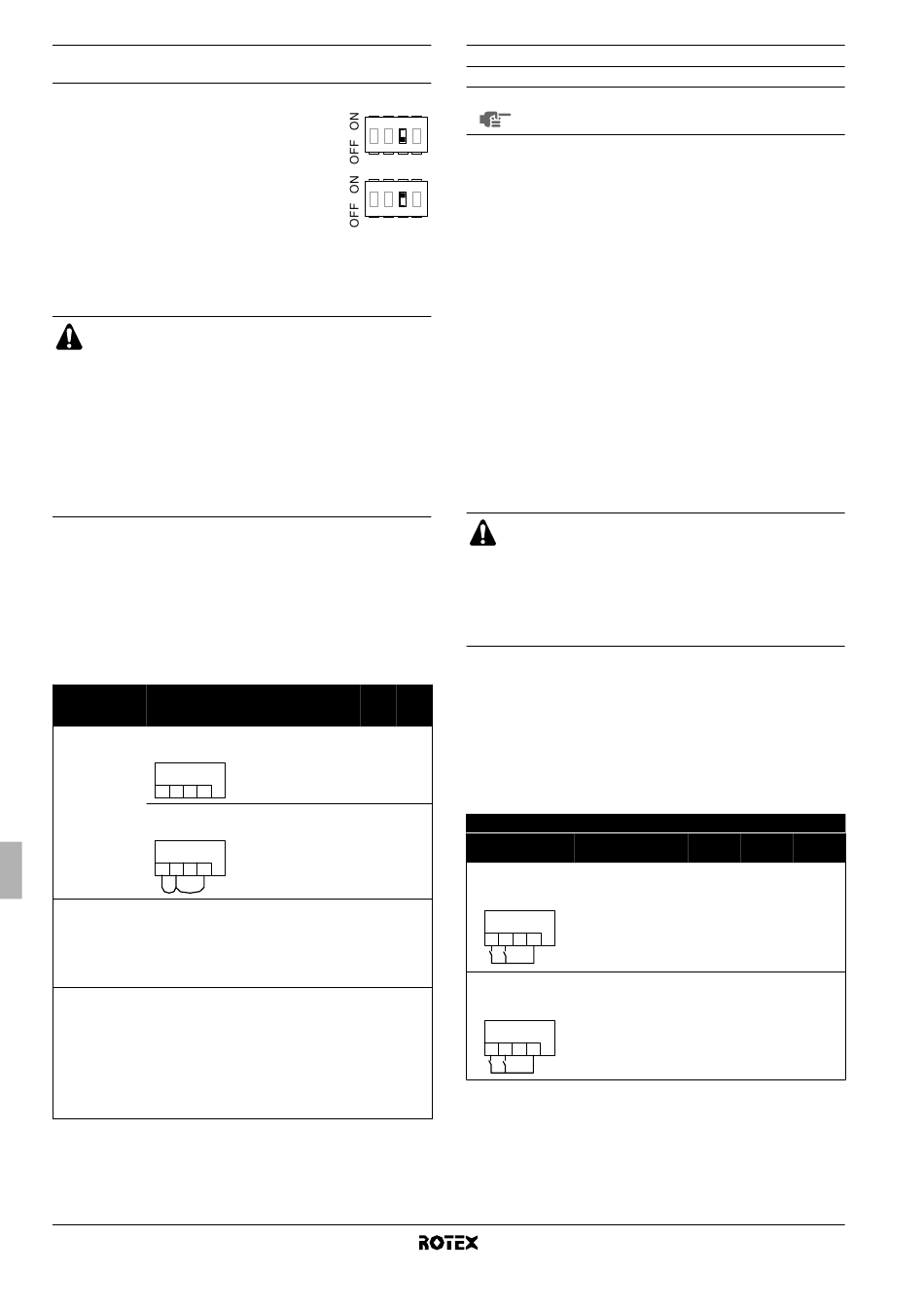

Configuration de l'installation du thermostat
d'ambiance
■
Lorsqu'aucun thermostat d'ambiance n'est
raccordé à l'unité intérieure, le commutateur à
bascule SS2-3 doit être mis sur OFF.
■
Lorsque le thermostat d'ambiance est
raccordé à l'unité intérieure, le commutateur à
bascule SS2-3 doit être mis sur ON.
■
Au niveau du thermostat d'ambiance, confirmer les bons
réglages (6®02=oui, 6®05=9, 6®06=5) pour éviter la mise en marche
et l'arrêt répétés de la pompe et ménager ainsi sa durée de
vie.
■
Lorsque le thermostat d'ambiance est raccordé à
l'unité intérieure, les programmateurs de chauffage et
de refroidissement ne sont jamais disponibles. Les
autres programmateurs ne sont pas affectés. Pour
plus d'informations sur les programmateurs, se
reporter au mode d'emploi.
■
Lorsqu'un thermostat d'ambiance est raccordé à
l'unité intérieure et que le bouton y ou e est
enfoncé, l'indicateur de commande centralisée e se
mettra à clignoter pour indiquer que le thermostat
d'ambiance a priorité et commandera la mise en
marche/l'arrêt et le changement.
Le tableau suivant reprend la configuration requise et le câblage de
thermostat au niveau du bornier (X2M: 1, 2, 3, 4) dans le coffret
électrique. L'utilisation de la pompe est reprise dans la troisième
colonne. Les trois dernières colonnes indiquent si la fonctionnalité
suivante est disponible sur l'interface utilisateur (UI) ou gérée par le
thermostat (T):
• marche/arrêt du chauffage ou refroidissement de volume
(y)
• changement chauffage/refroidissement (=)
• temporisateurs de chauffage et de refroidissement (pr)
Thermostat Configuration
Pas de • SS2-3 = OFF
• Câblage: (non)
thermostat
X2M
1 2 3 4
• SS2-3 = ON
• Câblage:
X2M
1 2 3 4
Thermostat de • SS2-3 = ON
• Câblage: (voir
chauffage
manuel
uniquement
d'installation
du kit de
thermostat
d'ambiance)
Thermostat avec • SS2-3 = ON
• Câblage: (voir
commutateur de
manuel
chauffage/
d'installation
refroidissement
du kit de
thermostat
d'ambiance)
(a) La pompe s'arrêtera lorsque le chauffage/refroidissement de volume est arrêté ou
lorsque l'eau atteint la température d'eau désirée telle qu'utilisée sur l'interface
utilisateur. Avec le chauffage/refroidissement activé, la pompe tournera ensuite
toutes les 5 minutes pendant 3 minutes pour vérifier la température d'eau.
Manuel d'installation
23
1 2 3 4
1 2 3 4
Fonctionne-
ment de la
y y y y = = = = p p p p r r r r
pompe
déterminé par UI UI UI
la température
d'eau de
(a)
départ
marche UI UI UI
lorsque le
chauffage ou le
refroidisse-
ment de
volume est
y
( )
activé
marche lors T — —
d'une
demande de
chauffage par
le thermostat
d'ambiance
marche lors T T —
d'une
demande de
chauffage ou
d'une
demande de
refroidisse-
ment par le
thermostat
d'ambiance
Configuration du fonctionnement de la pompe
REMARQUE
Pour régler la vitesse de la pompe, se reporter à
"Réglage de la vitesse de pompe" à la page 25.
Sans thermostat d'ambiance: microcommutateur SS2-3 = OFF
Lorsqu'il n'y a pas de thermostat raccordé à l'unité intérieure, le
fonctionnement de la pompe sera déterminé par la température de
l'eau de départ.
Pour forcer un fonctionnement en continu de la pompe lorsqu'aucun
thermostat d'ambiance n'est raccordé, procéder comme suit:
- mettre le commutateur à bascule SS2-3 sur ON,
- court-circuiter les numéros de borne 1-2-4 du bornier du
coffret électrique.
Avec le microcommutateur du thermostat d'ambiance: SS2-3 =
ON
Lorsque le thermostat est connecté à l'unité intérieure, la pompe
s'actionnera en continu chaque fois qu'il y a une demande de
chauffage ou de refroidissement par le thermostat.
Point de consigne double
Lorsque le point de consigne double est activé, le fonctionnement de
la pompe sera déterminé en fonction du statut du microcommutateur
SS2-3 et des contacts de sélection de point de consigne. Se reporter
aux configurations de fonctionnement de pompe lorsque le
thermostat est connecté ou non comme décrit ci-dessus.
Lorsque le point de consigne double est activé, le
"fonctionnement de pompe forcé en continu" n'est pas
possible. Lorsque le SS2-3 est activé pendant que SP1 et
SP2 sont tous deux fermés, le fonctionnement de la
pompe sera le même "qu'avec thermostat d'ambiance" et
le deuxième point de consigne sera le point de consigne
applicable. Se reporter à "Contrôle de point de consigne
double" à la page 29.
Le tableau suivant reprend la configuration requise et le câblage au
niveau du bornier (X2M: 1, 2, 4) dans le coffret électrique. L'utilisation
de la pompe est reprise dans la troisième colonne. Les trois
dernières colonnes indiquent si la fonctionnalité suivante est dispo-
nible sur l'interface utilisateur (UI) ou gérée par les contacts de
sélection de point de consigne SP1 et SP2:
• marche/arrêt du chauffage ou refroidissement de volume
(y)
• changement chauffage/refroidissement (=)
• temporisateurs de chauffage et de refroidissement (pr)
Point de consigne double
Fonctionnement de
Configuration la pompe
• [7-02]=1 déterminé par la
• SS2-3 = OFF température d'eau
(a)
• Câblage:
de départ
X2M
1 2 3 4
SP2 SP1
• [7-02]=1 activé quand le point
• SS2-3 = ON
de consigne
• Câblage:
principal ou/et
secondaire est
X2M
requis
1 2 3 4
SP2 SP1
SP1 = Contact du premier point de consigne
Contact du deuxième point de consigne
SP2 =
(a) La pompe s'arrêtera lorsque le chauffage/refroidissement de volume est arrêté
ou lorsque l'eau atteint la température d'eau désirée telle qu'utilisée sur l'interface
utilisateur. Avec le chauffage/refroidissement activé, la pompe tournera ensuite
toutes les 5 minutes pendant 3 minutes pour vérifier la température d'eau.
Unité intérieure pour système de pompe à chaleur air à eau
y y y y = = = = p p p p r r r r
UI UI UI
SP2/SP1 UI —
