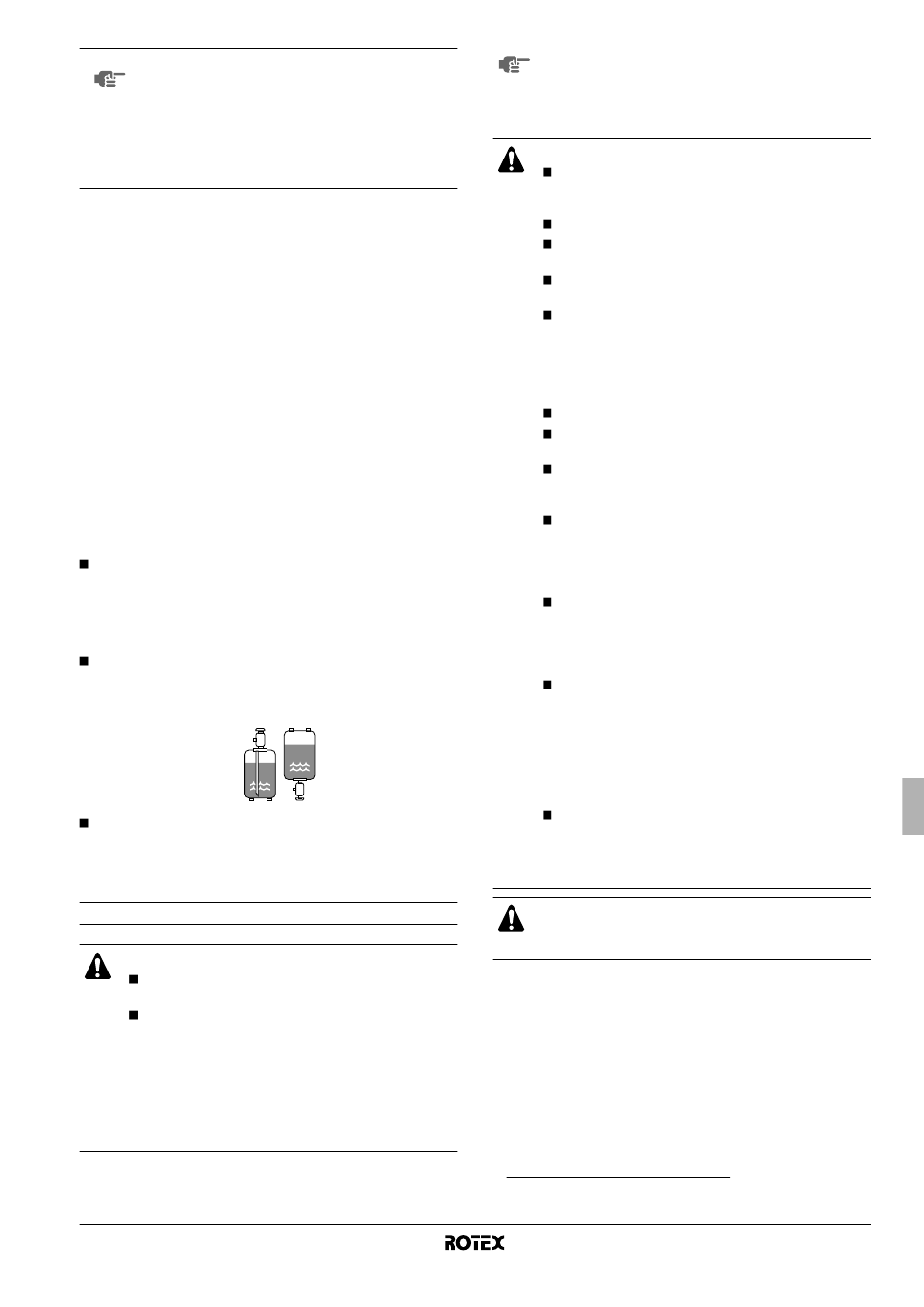

NOTA L'applicazione nazionale della normativa dell'UE su
alcuni gas serra fluorinati potrebbe richiedere l'utilizzo
della lingua
sull'apparecchio. Con l'apparecchio viene infatti fornita
un'etichetta multilingue aggiuntiva sui gas serra
fluorinati.
Le istruzioni a cui attenersi sono riportate sul retro
dell'etichetta.
Evitare la rottura del compressore. Non rabboccare il
refrigerante oltre la quantità specificata.
Questa unità esterna contiene una carica di fabbrica di refrigerante
che deve essere eventualmente rabboccata in funzione della
lunghezza totale e dei diametri delle tubazioni del circuito.
Ricarica
Nel caso sia necessario effettuare una ricarica, fare riferimento alla
targhetta informativa dell'unità. Sulla targhetta informativa sono
riportati il tipo di refrigerante e la quantità necessaria.
Carica di refrigerante aggiuntivo
Se la lunghezza totale del tubo del refrigerante è superiore a 10 m,
aggiungere 20 g di refrigerante (R410A) per ogni metro di tubatura
aggiuntivo.
Determinare il peso del refrigerante con cui fare il rabbocco e
riempire con la quantità indicata sull'adesivo recante le informazioni
di assistenza tecnica posto sul lato posteriore del coperchio della
valvola di arresto.
Precauzioni durante il rabbocco con R410A
Accertarsi di rabboccare la quantità specificata di refrigerante
allo stato liquido attraverso la linea del liquido.
Poiché questo refrigerante è costituito da una miscela di
refrigeranti, il rabbocco in forma gassosa potrebbe provocare
una modifica nella composizione del refrigerante stesso e
impedire il normale funzionamento.
Prima di effettuare il rabbocco, controllare che la bombola del
refrigerante sia dotata di un sifone (la bombola deve recare il
contrassegno "sifone di rabbocco liquido collegato" o diciture
simili).
Effettuare il rabbocco
del liquido refrigerante
tenendo la bombola in
posizione verticale.
Accertarsi di utilizzare
all'R410A per garantire la necessaria resistenza alla pressione e
per evitare che materiali estranei finiscano all'interno del
sistema.

Collegamenti elettrici

PERICOLO
Prima di accedere ai dispositivi terminali, scollegare
tutti i circuiti sotto tensione.
Alta tensione
Per evitare scariche elettriche, attendere 1 o più
minuti dopo aver scollegato l'alimentazione prima di
effettuare le operazioni di manutenzione delle parti
elettriche. Anche dopo 1 minuto, misurare sempre la
tensione sui morsetti dei condensatori del circuito
principale o delle parti elettriche e, prima di toccare,
assicurarsi che la tensione misurata sia di 50 V c. c. o
inferiore.
RRHQ+RRLQ006~008BAV3
Unità esterna per pompe di calore aria-acqua
4PW54244-1
nazionale ufficiale adeguata
Effettuare il rabbocco
del liquido refrigerante
tenendo la bombola in
posizione capovolta.
esclusivamente strumenti adatti
Nota per i tecnici addetti ai collegamenti elettrici:
non avviare l'unità fino a che non sia stato riempito il tubo
del refrigerante (l'avviamento con la tubazione non pronta
può rompere il compressore).
AVVERTIMENTO
Tutti i componenti messi a disposizione in loco e
l'impianto elettrico devono essere conformi alle norme
locali e nazionali in vigore.
Utilizzare solo fili di rame.
Non comprimere mai i cavi legati in fascio per farli
entrare in una unità.
Fissare i cavi in modo tale che non facciano contatto
con le linee (specialmente sul lato alta pressione).
Fermare i fili elettrici utilizzando delle fascette, come
mostrato nella figura sottostante, per fare in modo che
non entrino in contatto con i tubi, specialmente con
quelli del lato di alta.
Assicurarsi che sui connettori dei morsetti non gravi
alcuna pressione esterna.
Assicurarsi di installare i fusibili necessari.
Tutti i collegamenti elettrici devono essere eseguiti da
un elettricista qualificato.
Il cavo di alimentazione e l'interruttore di circuito
devono essere selezionati in conformità con le
normative locali e nazionali.
Non utilizzare fili nastrati, fili conduttori attorcigliati
(vedere attenzione 1 in "Precauzioni da rispettare" a
pagina 9), prolunghe o collegamenti da un sistema a
stella, perché possono provocare surriscaldamento,
folgorazioni elettriche o incendi.
Non utilizzare
localmente all'interno del prodotto e non diramare
l'alimentazione all'elettroriscaldatore,
morsettiera. Questo potrebbe provocare folgorazioni
elettriche o incendi.
Assicurarsi di installare un interruttore differenziale.
La mancata osservanza di tale norma può provocare
folgorazioni.
Questa unità utilizza un inverter, ciò significa che
richiede un interruttore differenziale in grado di gestire
l'alta armonia
malfunzionamenti
differenziale.
In conformità alle normative locali e nazionali vigenti
in materia, i cavi fissi devono essere dotati di un
interruttore generale o comunque di altri dispositivi
per lo scollegamento
separazione dei contatti in tutti i poli.
PERICOLO
Non posizionare su ON l'interruttore di sicurezza finché
tutto il lavoro non è stato completato.
Apparecchiatura conforme alla certificazione EN/IEC 61000-3-12
(1) Standard tecnico europeo/internazionale che definisce i limiti di corrente
armonica prodotta da apparecchiature collegate a sistemi a basso
voltaggio pubblico con corrente di alimentazione >16 A e ≤75 A per fase.
componenti elettrici acquistati
ecc. dalla
al fine di evitare possibili
dello stesso interruttore
che dispongano della
Manuale d'installazione
(1)
