Apăsaţi pe butonul z timp de minim 5 secunde pentru a lansa
1
FIELD SET MODE (modul de reglaj local).
Va fi afişată pictograma $ (3). Este afişat codul reglajului
local curent selectat ; (2), cu valoarea stabilită afişată în
partea dreaptă - (1).
Apăsaţi pe butonul bgi pentru a selecta primul cod al
2
reglajului local corespunzător.
Apăsaţi pe butonul bgj pentru a selecta al doilea cod al
3
reglajului local corespunzător.
Apăsaţi pe butonul pfi şi pe butonul pfj pentru
4
a modifica valoarea stabilită a reglajului local selectat.
Salvaţi noua valoare apăsând pe butonul pr.
5
6 Repetaţi etapele 2 până la 4 pentru a modifica alte reglaje locale
după necesităţi.
7 Când aţi terminat, apăsaţi pe butonul "z" pentru a ieşi din
MODUL DE REGLAJ LOCAL.
NOTIFICARE
Schimbările făcute unui anumit reglaj local sunt stocate
numai când este apăsat butonul pr. Navigarea spre un
cod de reglaj local nou sau apăsarea pe butonul z va
anula schimbarea făcută.
INFORMAŢII
■
Înainte de livrare, valorile stabilite au fost stabilite aşa
cum este prezentat în "8.10. Tabelul reglajelor locale"
la pagina 39.
■
La ieşirea din MODUL DE REGLAJ DE CÂMP, pe
ecranul cu cristale lichide al interfeţei utilizatorului se
poate afişa "88" în timp ce unitatea se iniţializează.
Descrierea detaliată
[0] Nivelul de autorizare al utilizatorului
Dacă e necesar, anumite butoane ale interfeţei utilizatorului pot fi
făcute nedisponibile pentru utilizator.
Sunt definite trei nivele de autorizare (a se vedea tabelul de mai jos).
Comutarea între nivelul 1 şi nivelele 2/3 este efectuată prin apăsarea
simultană pe butoanele pfi şi pfj, urmată imediat de
apăsarea simultană pe butoanele s şi ba, şi ţinând apăsate toate
cele 4 butoane timp de cel puţin 5 secunde (în modul normal).
Reţineţi că pe interfaţa utilizatorului nu este dată nicio indicaţie. Când
este selectat nivelul 2/3, nivelul efectiv de autorizare – nivelul 2 sau
nivelul 3 – este determinat prin reglajul local [0-00].
Buton
s
Buton de mod silenţios
Butonul valorii de
ba
referinţă funcţie de
vreme
Buton de activare/
dezactivare
pr
temporizator
pentru program
<
Buton de programare
pfi
Butoane de reglare
pfj
a timpului
Buton de inspecţie/
z
probă de funcţionare
Manual de instalare
27
Nivel de autorizare
1 2 3
acţionabil — —
acţionabil — —
acţionabil acţionabil —
acţionabil — —
acţionabil — —
acţionabil — —
[1] Valoarea de referinţă funcţie de vreme
Reglajele locale ale valorii de referinţă funcţie de vreme definesc
parametrii pentru exploatarea în funcţie de vreme a unităţii. Când
exploatarea funcţie de vreme este activă, temperatura apei este
determinată automat în funcţie de temperatura din exterior:
temperaturile exterioare scăzute vor avea drept rezultat apă mai
caldă şi viceversa. În timpul exploatării funcţie de vreme, utilizatorul
are posibilitatea de a devia în sus sau în jos temperatura ţintă a apei
cu maxim 5°C. Vezi manualul de exploatare pentru detalii
suplimentare privind exploatarea funcţie de vreme.
■
Reglaje locale pentru încălzire
■ [1-00] Temperatură scăzută a mediului înconjurător (Lo_A):
temperatura din exterior scăzută.
■ [1-01] Temperatură ridicată a mediului înconjurător (Hi_A):
temperatura din exterior ridicată.
■ [1-02] Valoare de referinţă la temperatura scăzută a mediului
înconjurător (Lo_Ti): temperatura ţintă a apei la ieşire când
temperatura exterioară devine egală sau scade sub
temperatura joasă a mediului înconjurător (Lo_A).
Reţineţi că valoarea Lo_Ti trebuie să fie mai mare decât
Hi_Ti, întrucât pentru temperaturi exterioare scăzute (adică
Lo_A) este necesară apă mai caldă.
■ [1-03] Valoare de referinţă la temperatura ridicată a mediului
înconjurător (Hi_Ti): temperatura ţintă a apei la ieşire când
temperatura exterioară devine egală sau creşte peste
temperatura ridicată a mediului înconjurător (Hi_A).
Reţineţi că valoarea Hi_Ti trebuie să fie mai mică decât
Lo_Ti, întrucât pentru temperaturi exterioare mai ridicate
(adică Hi_A) este suficientă mai puţină apă caldă.
■
Reglaje locale pentru răcire
■ [1-05] Activare (1)/dezactivare (0) pentru răcirea în funcţie de
vreme.
■ [1-06] Temperatură scăzută a mediului înconjurător (Lo2_A):
temperatura din exterior scăzută.
■ [1-07] Temperatură ridicată a mediului înconjurător (Hi2_A):
temperatura din exterior ridicată.
■ [1-08] Valoare de referinţă la temperatură scăzută a mediului
înconjurător (Lo2_Ti): temperatura ţintă a apei la ieşire când
temperatura exterioară este egală cu sau sub temperatura
mediului înconjurător (Lo2_A).
Reţineţi că valoarea Lo2_Ti trebuie să fie mai mare decât
Hi2_Ti, deoarece pentru temperaturi exterioare scăzute
(adică Lo2_A) este suficientă mai puţină apă rece.
■ [1-09] Valoare de referinţă la temperatură scăzută a mediului
înconjurător (Hi2_Ti): temperatura ţintă a apei la ieşire când
temperatura exterioară este egală cu sau peste temperatura
ridicată a mediului înconjurător (Hi2_A).
Reţineţi că valoarea Hi2_Ti trebuie să fie mai mică decât
Lo2_Ti, deoarece pentru temperaturi exterioare mai ridicate
(adică Hi2_A) este nevoie de apă mai rece.

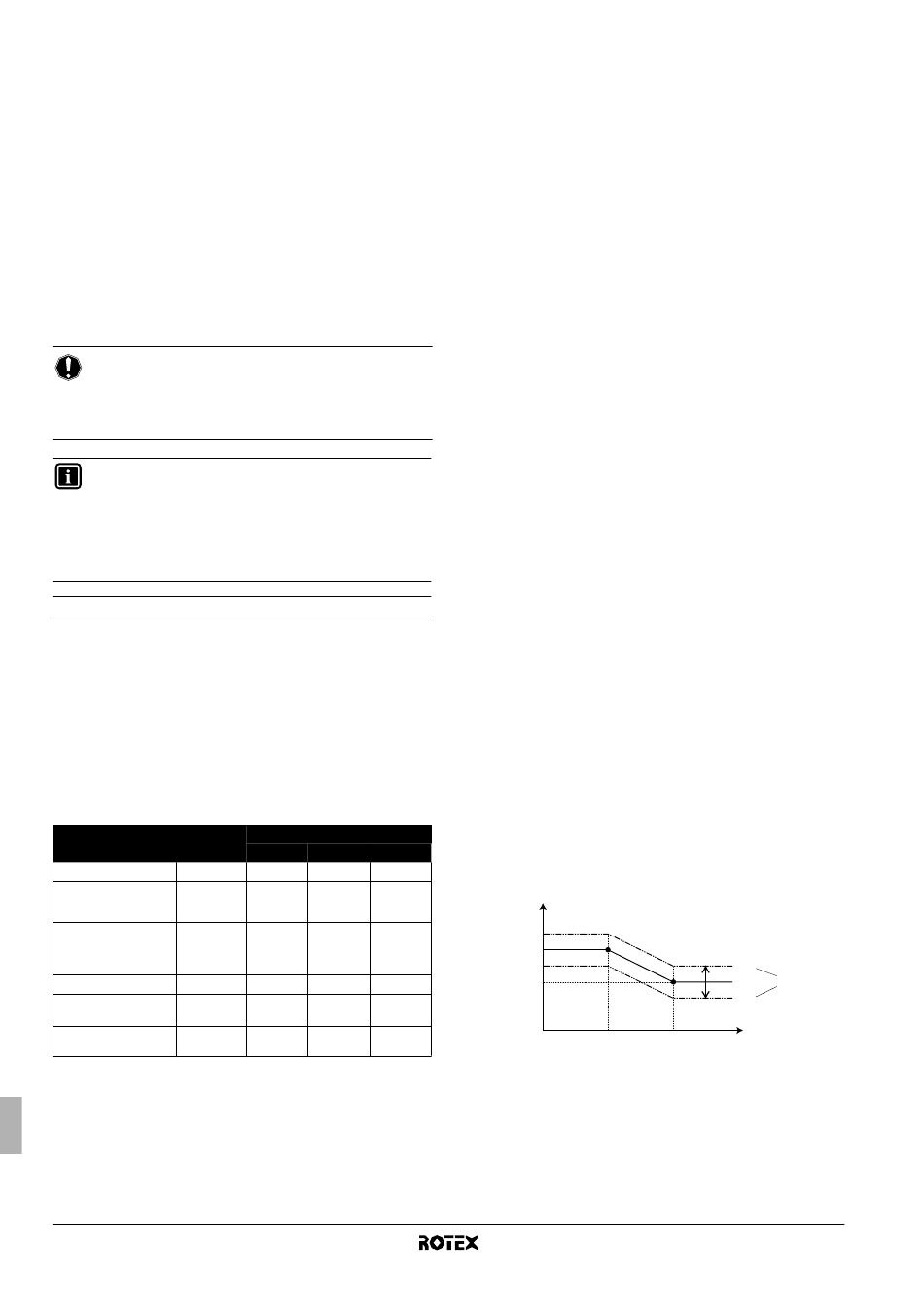

T t
Lo_Ti
Lo2_Ti
Hi_Ti
Hi2_Ti
Lo_A
Lo2_A
T Temperatura ţintă a apei
t
T Temperatura mediului (exterioară)
A
Shift value Valoarea devierii
Unitate interioară pentru sistem de pompă termică aer la apă
+ 05
00 Shift value
– 05
Hi_A T A
Hi2_A
