Apăsaţi butonul pfi şi butonul pfj pentru a
4
modifica valoarea stabilită a reglajului local selectat.
Salvaţi noua valoare prin apăsarea butonului pr.
5
6 Repetaţi etapele 2 până la 4 pentru a modifica alte reglaje locale
după necesităţi.
Când aţi terminat, apăsaţi butonul z pentru a ieşi din FIELD
7
SET MODE (modul de reglaj de câmp).
NOTĂ Schimbările făcute unui anumit reglaj local sunt
stocate numai când este apăsat butonul pr.
Navigarea spre un cod de reglaj local nou sau
apăsarea butonului z va anula schimbarea făcută.
NOTĂ Înainte de livrare, valorile stabilite au fost fixate
aşa cum este prezentat la "Tabelul reglajelor
locale" la pagina 16.
La ieşirea din MODUL DE REGLAJ DE CÂMP, pe
ecranul cu cristale lichide al interfeţei utilizatorului
se poate afişa "88" în timp ce unitatea se
iniţializează.
Descrierea detaliată
[0] Nivelul de autorizare al utilizatorului
Dacă e necesar, anumite butoane ale interfeţei utilizatorului pot fi
făcute nedisponibile pentru utilizator.
Sunt definite trei nivele de autorizare (a se vedea tabelul de mai jos).
Comutarea între nivelul 1 şi nivelele 2/3 este efectuată prin apăsarea
simultană a butoanelor pfi şi pfj urmată imediat de
apăsarea simultană a butoanelor s şi ba, şi ţinând apăsate toate
cele 4 butoane timp de cel puţin 5 secunde (în modul normal).
Reţineţi că pe interfaţa utilizatorului nu este dată nici o indicaţie.
Când este selectat nivelul 2/3, nivel efectiv de autorizare — nivelul 2
sau nivelul 3 — este determinat prin reglajul local [0-00].
Butonul
s
Buton de mod silenţios
Butonul valorii de
ba
referinţă funcţie de vreme
Buton de
activare/dezactivare
pr
temporizator pentru
program
Buton de programare <
pf
Butoane de reglare a
timpului
i
pf
j
Buton de inspecţie/probă
z
de funcţionare
[1] Valoarea de referinţă funcţie de vreme (numai la operaţiunea
de încălzire)
Reglajele locale ale valorii de referinţă funcţie de vreme definesc
parametrii pentru exploatarea funcţie de vreme a unităţii. Când
exploatarea funcţie de vreme este activă, temperatura apei este
determinată automat în funcţie de temperatura din exterior:
temperaturile exterioare mai reci vor avea drept rezultat apă mai
caldă şi viceversa. În timpul exploatării funcţie de vreme, utilizatorul
are posibilitatea de a devia în sus sau în jos temperatura ţintă a apei
cu maxim 5°C.
[1-00] Temperatură scăzută a mediului înconjurător (Lo_A):
temperatura din exterior scăzută.
[1-01] Temperatură ridicată a mediului înconjurător (Hi_A):
temperatura din exterior ridicată.
RKHBH/X008AA
Unitate interioară pentru sistem de pompă termică aer la apă şi
opţiuni
4PW50204-1A
Nivel de autorizare
1 2 3
acţionabil — —
acţionabil — —
acţionabil acţionabil —
acţionabil — —
acţionabil — —
acţionabil — —
[1-02] Valoare de referinţă la temperatura scăzută a mediului
înconjurător (Lo_Ti): temperatura ţintă a apei la ieşire când
temperatura din exterior devine egală sau scade sub
temperatura joasă a mediului înconjurător (Lo_A).
Reţineţi că valoarea Lo_Ti trebuie să fie mai mare decât
Hi_Ti, întrucât pentru temperaturi exterioare mai joase (adică
Lo_A) este necesară apă mai caldă.
[1-03] Valoare de referinţă la temperatura ridicată a mediului
înconjurător (Hi_Ti): temperatura ţintă a apei la ieşire când
temperatura din exterior devine egală sau creşte peste
temperatura ridicată a mediului înconjurător (Hi_A).
Reţineţi că valoarea Hi_Ti trebuie să fie mai mică decât
Lo_Ti, întrucât pentru temperaturi exterioare mai ridicate
(adică Hi_A) este suficientă mai puţină apă caldă.

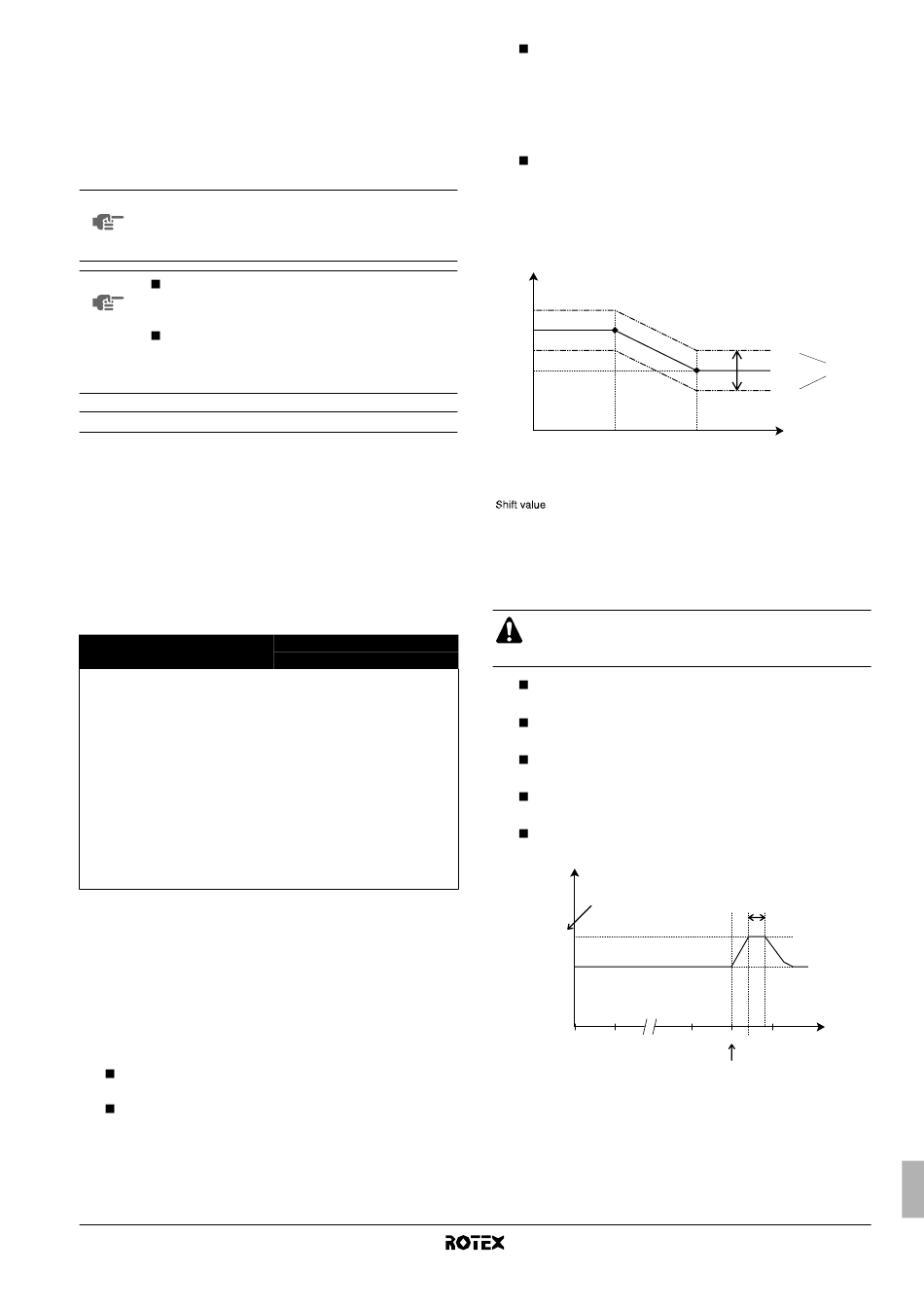

T
t
Lo_Ti
Hi_Ti
Lo_A
T
Temperatura ţintă a apei
t
T
Temperatura mediului (exterioară)
A
= Valoarea devierii
[2] Funcţia de dezinfecţie
Se aplică numai la instalaţiile cu rezervor de apă menajeră caldă.
Funcţia de dezinfecţie dezinfectează rezervorul de apă menajeră
caldă încălzind periodic apa menajeră la o anumită temperatură.
Reglajele locale ale funcţiei de dezinfecţie trebuie
configurate de instalator în conformitate cu reglementările
naţionale şi locale.
[2-00] Interval de funcţionare: ziua(zilele) săptămânii în care
apa menajeră trebuie încălzită.
[2-01] Situaţie: precizează dacă funcţia de dezinfecţie este
activată (1) sau dezactivată (0).
[2-02] Ora de pornire: ora din zi la care apa menajeră trebuie
încălzită.
[2-03] Valoare de referinţă: trebuie atinsă o temperatură
ridicată a apei.
[2-04] Interval: perioada de timp care defineşte cât timp
trebuie menţinută valoarea de referinţă a temperaturii.
T
DHW
[2-03]
T
H
T
U
00.00 01.00
T
Temperatura apei menajere calde
DHW
Valoarea de referinţă de utilizator a temperaturii (aşa cum a
T
U
fost fixată pe interfaţa utilizatorului)
T
Valoarea de referinţă ridicată a temperaturii [2-03]
H
t Timp
+ 05
00 Shift value
– 05
Hi_A T
A
[2-04]
22.00 23.00 24.00 t
[2-02]
Manual de exploatare
