12. Priză X9A
Priza X9A primeşte conectorul termistorului (numai pentru
instalaţii cu rezervor de apă menajeră caldă).
13. Siguranţa FU2 a pompei (siguranţă în linie)
14. Releul K4M al pompei
15. Transformator TR1
16. A4P
Placă cu circuite imprimate pentru intrare/ieşire digitală (numai
pentru instalaţii cu set de alarmă la distanţă).
17. X6YA/X6YB/X6Y
Conectori pentru branşarea la o reţea de alimentare cu tarife
normale. Vezi de asemenea "Conexiunea la o reţea de
alimentare cu tarife diferenţiate" la pagina 21.
NOTIFICARE
Diagrama circuitelor electrice poate fi găsită pe faţa
interioară a capacului cutiei de distribuţie.

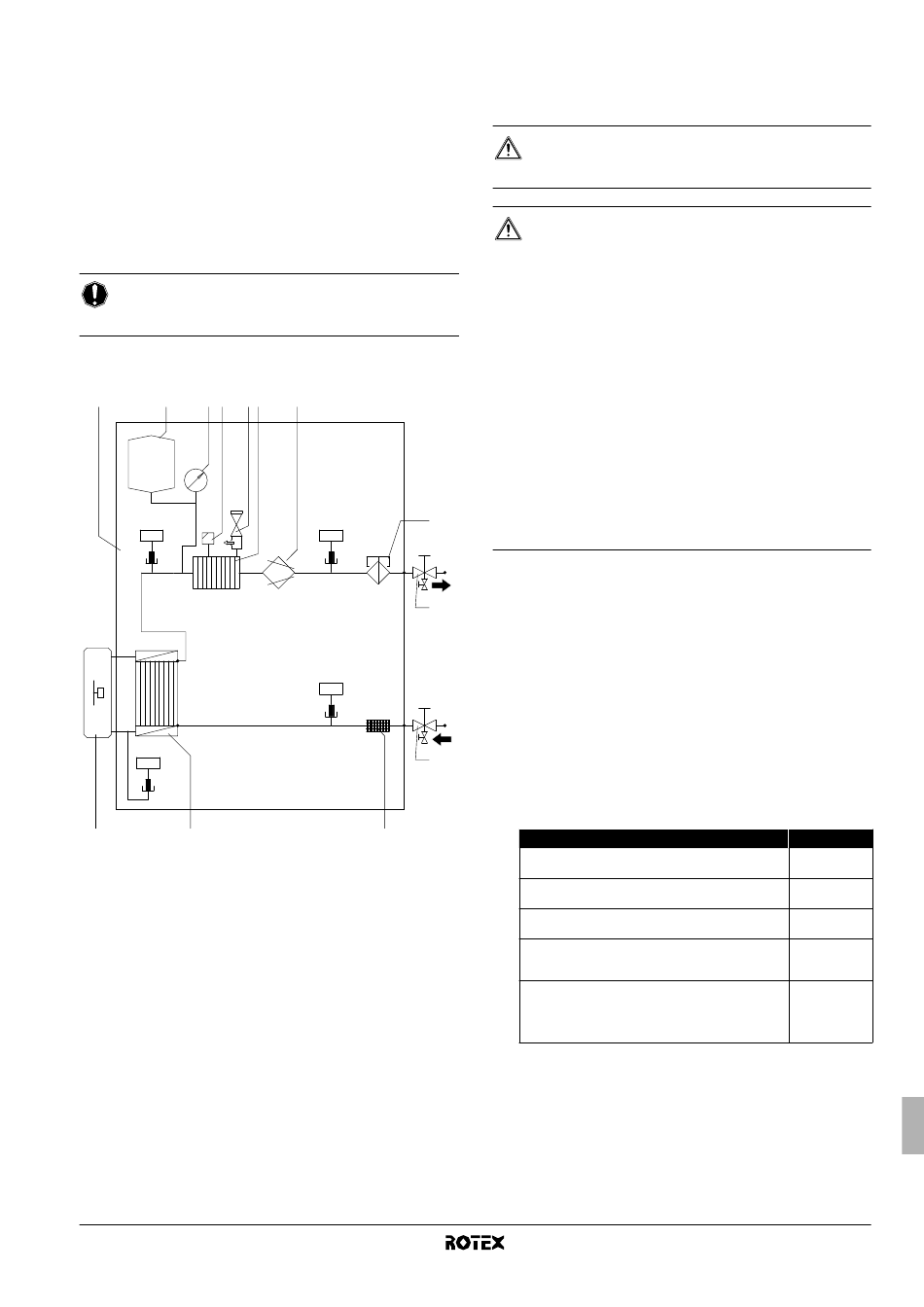

5.4. Diagramă funcţională
2 3 4 5 6 7
R1T
t >
H O
2
R3T
t >
1 13
1 Unitatea exterioară
2 Unitatea interioară
3 Vas de destindere
4 Manometru
5 Ventilul de purjare a aerului
6 Supapă de siguranţă
7 Încălzitor de rezervă
8 Pompă
9 Fluxostat
10 Ventil de închidere pe evacuarea apei cu ventil
de scurgere (instalare locală)
11 Ventil de închidere pe admisia apei cu ventil de scurgere
(instalare locală)
12 Filtru
13 Schimbător de căldură
R1T Termistor schimbător de căldură evacuare apă
R2T Termistor încălzitor de rezervă evacuare apă
R3T Termistor agent frigorific pe partea de lichid
R4T Termistor pe admisia apei
RKHBH/X016BB
Unitate interioară pentru sistem de pompă termică aer la apă
4PW62576-3 – 10.2010
8
9
R2T
t >
10
R4T
t >
11
12
6. Instalarea unităţii interioare
6.1.

Alegerea unui loc de instalare

AVERTIZARE
Luaţi măsurile adecvate pentru a împiedica pătrunderea
animalelor mici în unitate.
ATENŢIE
■
Animalele mici în contact cu piesele electrice pot
cauza defecţiuni, fum sau incendiu. Instruiţi clientul să
menţină curată şi liberă zona din jurul unităţii.
■
Echipamentul nu
atmosferă potenţial explozivă.
■
Asiguraţi-vă că s-au luat suficiente măsuri de
precauţie în conformitate cu legislaţia aplicabilă în
cazul scăpărilor de agent frigorific.
■
La instalarea unităţii într-o încăpere mică, luaţi măsuri
astfel încât concentraţia agentului frigorific să nu
depăşească limitele de siguranţă permise în cazul
unei scurgeri a agentului frigorific.
Concentraţiile în exces de agent frigorific în încăperi
închise pot duce la lipsa oxigenului.
■
Unde pot apărea scăpări de gaze inflamabile, unde
există fibre de carbon sau praf inflamabil în suspensie
în aer sau acolo unde se manipulează substanţe
volatile inflamabile, precum diluant sau benzină.
Aceste gaze pot cauza incendii.
Unitatea va fi montată pe perete într-un amplasament în interior care
îndeplineşte următoarele cerinţe:
■
Amplasamentul instalării să fie ferit de îngheţ.
■
Spaţiul din jurul unităţii este adecvat pentru deservire. (A se
vedea figura 2).
■
Spaţiul din jurul unităţii este suficient pentru a permite circulaţia
aerului.
■
Este prevăzută o evacuare a condensului (numai pentru
modelele RKHBX cu setul tăvii de evacuare EKHBDP) şi
o supapă de siguranţă pentru presiune.
■
Suprafaţa de instalare este un perete plat şi vertical
neinflamabil, capabil să suporte greutatea de exploatare
a unităţii (a se vedea "12. Specificaţii tehnice" la pagina 51).
■
Au fost luate în considerare toate lungimile de tubulatură şi
distanţele.
Cerinţă
Lungimea maximă admisibilă a tubulaturii de agent
frigorific între unitatea exterioară şi unitatea interioară
Lungimea minimă necesară a tubulaturii de agent
frigorific între unitatea exterioară şi unitatea interioară
Diferenţa de înălţime maximă admisibilă între
unitatea exterioară şi unitatea interioară
Distanţa maximă admisibilă între ventilul cu 3 căi şi
unitatea interioară (numai pentru instalaţii cu rezervor
de apă menajeră caldă).
Distanţa maximă admisibilă între rezervorul de apă
menajeră caldă şi unitate (numai pentru instalaţii cu
rezervor de apă menajeră caldă). Cablul termistorului
furnizat cu rezervorul de apă menajeră caldă are
lungimea de 12 m.
(a) În funcţie de unitatea exterioară conectată. Consultaţi manualul de
instalare al unităţii exterioare.
(b) Când este <5 m, unitatea exterioară trebuie reîncărcată (în funcţie de
unitatea exterioară conectată). Consultaţi manualul de instalare al unităţii
exterioare.
este destinat utilizării într-o
Valoare
(a)
75 m / 50 m
(b)
3 m
30 m
3 m
10 m
