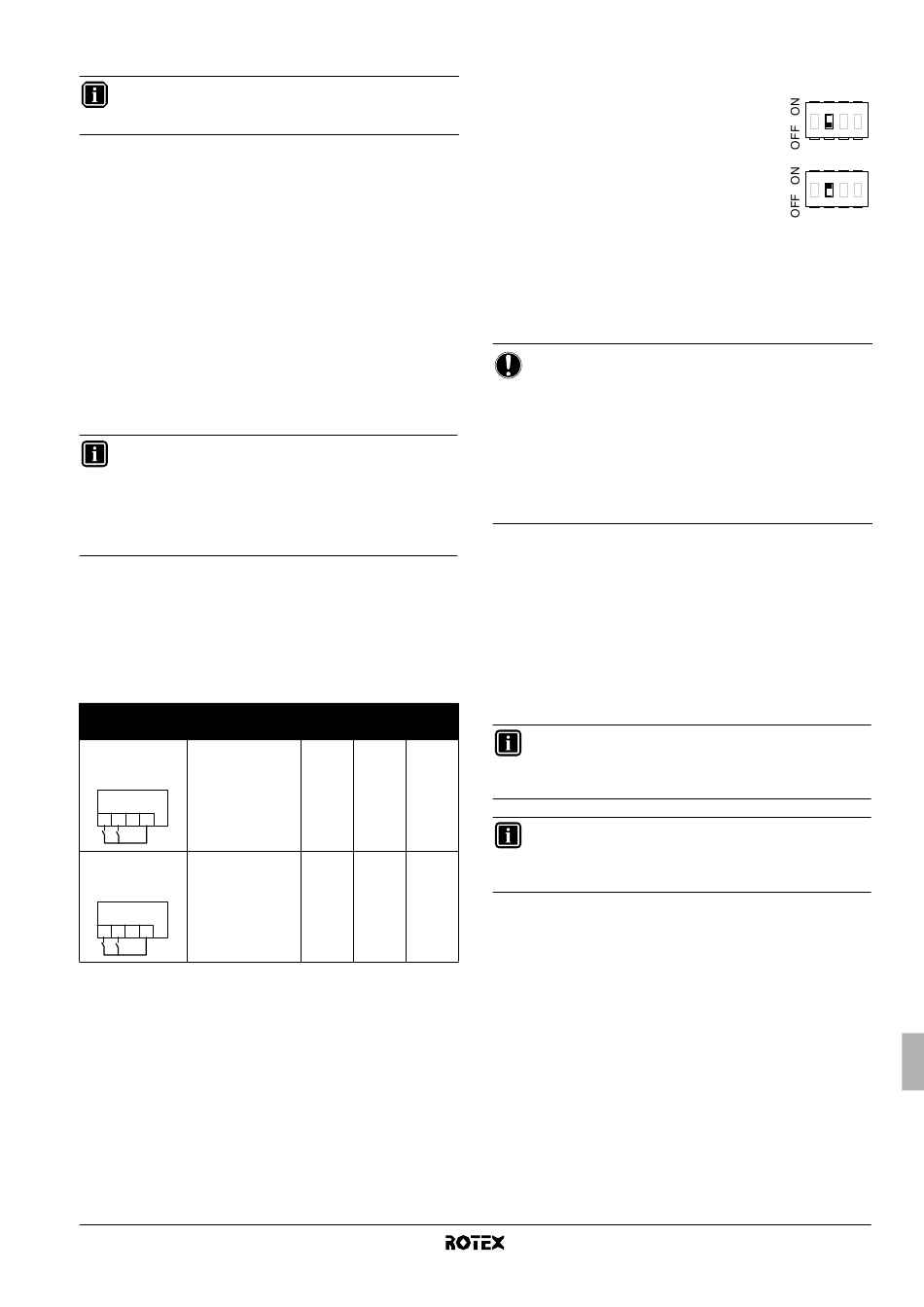

8.3. Pompa işletim konfigürasyonu
BİLGİ
Pompa hızını ayarlamak için, bkz. "8.8. Pompa hızının
ayarlanması", sayfa 24.
Oda termostatı yokken: DIP anahtarı SS2-3=OFF
İç üniteye termostat bağlanmadığı zaman pompa çalışmasını çıkış
suyu sıcaklığı belirleyecektir.
Oda termostatı bağlı değilken pompayı sürekli çalıştırmak için şunları
yapın:
- SS2-3 geçiş anahtarını ON konuma getirin,
- anahtar kutusu içindeki terminal bloğu üzerinde bulunan
1-2-4 numaralı terminalleri kısa devre yapın.
Oda termostatı varken: DIP anahtarı SS2-3=ON
İç üniteye termostat bağlı olduğunda, termostat tarafından ısıtma
veya soğutma talebi olduğu zaman pompa sürekli çalışacaktır.
İkili ayar noktası
İkili ayar noktası etkin kılındığında, pompa işletimi SS2-3 DIP
anahtarı ile ayar noktası seçim kontaklarının durumuna bağlı olarak
belirlenir. Aşağıdaki tabloya bakın.
BİLGİ
İkili ayar noktası etkin kılındığında, "zorunlu sürekli pompa
işletimi" mümkün değildir. Hem SP1, hem de SP2 kapalı
iken SS2-3 ON olduğunda,
termostatlı" işletimle aynı olacak ve ikinci ayar noktası
uygulanabilir ayar noktası olacaktır. Aşağıdaki tabloya
bakın.
Aşağıdaki tablo, anahtar kutusu içindeki terminal bloğunun gerekli
konfigürasyonu ile kablo bağlantılarını (X2M: 1, 2, 4) özetler. Pompa
işletimi üçüncü sütunda verilmiştir. Son üç sütun, izleyen işlevselliğin
kullanıcı arayüzü ( ) ile mi yoksa ayar noktası seçim kontakları SP1
UI
ve SP2 tarafından mı yerine getirildiğini gösterir:
• hacim ısıtma veya soğutma açma/kapama (y)
• ısıtma/soğutma geçişi (=)
• ısıtma ve soğutma program zamanlayıcıları (pr)
İkili ayar noktası
Konfigürasyon Pompa işletimi
• [7-02]=1 çıkış su sıcaklığı ile
(a)
belirlenir
• SS2-3=OFF
• kablo bağlantıları:
X2M
1 2 3 4
SP2 SP1
• [7-02]=1 ana veya/ve alt ayar
noktası talep
• SS2-3=ON
edildiğinde açık
• kablo bağlantıları:
X2M
1 2 3 4
SP2 SP1
SP1 = Birinci ayar noktası kontağı
SP2 = İkinci ayar noktası kontağı
(a) Hacim ısıtma/soğutma kapatıldığında veya su sıcaklığı kullanıcı arayüzü
üzerinde ayarlanan sıcaklığa eriştiğinde Pompa duracaktır. Hacim ısıtma/
soğutma açık olduğunda, su sıcaklığını kontrol etmek için pompa her 5 dakikada
bir 3 dakika çalışacaktır.
RKHBH/X008BB
Havadan suya ısı pompası sistemi için iç ünite
4PW62574-3 – 10.2010
pompa işletimi "oda
y y y y = = = = p p p p r r r r
UI UI UI
SP2/SP1 UI —
8.4. Kullanım sıcak suyu deposu kurulum
konfigürasyonu
■
Kullanım sıcak suyu deposu takılmadığında,
SS2-2 geçiş anahtarı OFF (varsayılan) olarak
ayarlanmalıdır.
■
Kullanım sıcak suyu
edildiğinde, SS2-2 geçiş anahtarı ON olarak
ayarlanmalıdır.
"Kullanım sıcak suyu deposu (opsiyonel)", sayfa 3'te de açıklandığı
gibi, kullanım sıcak suyu deposunun 2 farklı tipi mevcuttur:
■
yerleşik destek ısıtıcılı
değeri 3'tür),
■
yerleşik destek ısıtıcısı
varsayılan değeri 5'tir),
BİLDİRİM
Sistemin doğru çalışabilmesi için, SS2-2 ayarı ON
konumuna getirilmeden önce iç ünite ile kullanım sıcak
suyu deposunun anahtar kutusu
bağlantılarının doğru ve eksiksiz şekilde yapılması çok
önemlidir.
İlgili mantık ve ayarlar (örneğin, varsayılan [4-03] ayarı)
bağlanan tanka göre etkinleştirilir. Daha ayrıntılı bilgi için
bkz. "[4] Yardımcı/destek ısıtıcı çalışma ve hacim ısıtma
kapanma sıcaklığı", sayfa 27.
(a) Yalnızca yerleşik elektrikli destek ısıtıcısı olan depolar (RKHW*) için
geçerlidir.
8.5. Düşük dış ortam sıcaklıklarında ilk çalıştırma
Su sıcaklığı düşükken ilk çalıştırma sırasında, suyun kademeli olarak
ısıtılması önemlidir. Aksi takdirde, hızlı sıcaklık değişimi nedeniyle
beton zeminlerde çatlamalar meydana gelebilir. Daha ayrıntılı bilgi
için binanın sorumlu beton yüklenicisine danışın.
Bunun için, en düşük çıkış suyu ayar sıcaklığı, [9-01] saha ayarıyla
(ısıtma ayar noktası alt sınırı) 15°C ila 25°C arasında bir değere
düşürülebilir. Bkz. "8.9. Saha ayarları", sayfa 24.
BİLGİ
Çıkış suyu sıcaklığı 15°C ila 25°C arasında bir değere
ayarlanırsa, ısıtma
tarafından gerçekleştirilir.
BİLGİ
Zemin altı ısıtma kurutma programı fonksiyonu sayesinde
kademeli ısıtma otomatik olarak gerçekleştirilebilir. Bkz.
"9.3. Zemin altı ısıtma kurutma programı", sayfa 41.
1 2 3
deposu monte
1 2 3
depo (RKHW*)([4-03] varsayılan
olmayan depo (RKHTS)([4-03]
(a)
arasındaki kablo
işlemi yalnızca yardımcı ısıtıcı
