Instalação do kit de aquecedor
Aquando da entrega, o kit de aquecedor tem de ser verificado.
Qualquer dano tem de ser comunicado imediatamente ao
agente de reclamações do transportador.
Verifique se estão presentes todos os acessórios do kit de
aquecedor (consulte "Acessórios" na página 2).

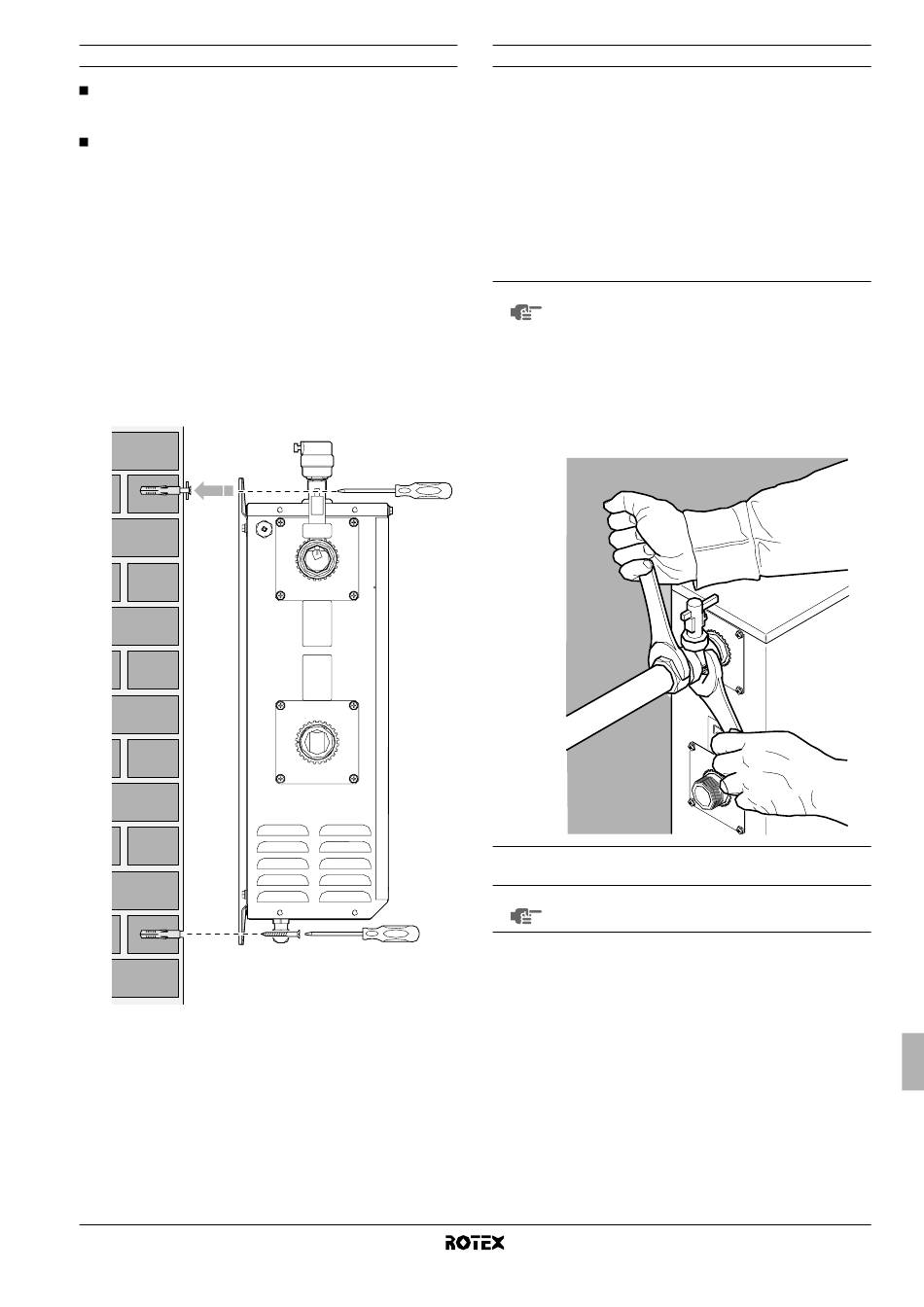

1 Marque os pontos de fixação na parede (2 em cima e 2 em
baixo).
Certifique-se de que as marcas (2 a 2) estão completamente
niveladas e que as dimensões delas correspondem às da
figura 2.
Se o kit de aquecedor não for instalado nivelado, pode ficar ar
preso no circuito da água, originando mau funcionamento do
aquecedor.
2 Perfure 4 orifícios e instale 4 buchas (adequadas a M6).
As buchas e os parafusos são acessórios locais.
3 Coloque os parafusos nas buchas de cima e pendure o kit de
aquecedor nesses parafusos de cima.
4 Coloque os parafusos nas buchas de baixo e fixe-os bem.
2
1 1
1 1
RKBUHAA6V3+W1
Kit de aquecedor para sistema de bomba de calor ar/água
4PW58904-1
Ligação dos circuitos da água
Para obter pormenores acerca da conexão dos circuitos de água e
abastecimento do sistema com água, consulte o manual de
instalação da unidade interior.
1 Se necessário (consulte "Dispositivos de segurança" na
página 4), ligue uma válvula de segurança na entrada do kit de
aquecedor (acessório local, pressão de abertura máxima =
3 bar).
2 Ligue a entrada de água do aquecedor à saída de água de
aquecimento ambiente da unidade interior. Ligue a saída de
água do aquecedor à carga. Consulte a figura na secção
"Configuração geral do sistema" na página 2.
NOTA Tome o cuidado de não deformar as tubagens do
aquecedor, devido a utilização excessiva de força
durante a realização das conexões.
As tubagens deformadas podem provocar mau funcio-
namento do aquecedor.
Ao ligar um tubo à saída do kit de aquecedor, fixe a
ligação de latão em T ao fluxóstato com uma chave de
bocas, para evitar rachas e fugas na ligação ao
fluxóstato.
3
3 Abasteça o sistema com água.
NOTA
Certifique-se de que a purga de ar do aquecedor está
aberta (pelo menos, 2 voltas).
4
