Secagem a vácuo
Para retirar toda a humidade do sistema, proceda da seguinte forma:
1. Purgue os sistema durante pelo menos 2 horas, até alcançar
um vácuo de –100,7 kPa.
2. Verifique se (com a bomba de vácuo desligada), este valor de
vácuo se mantém durante pelo menos 1 hora.
3. Se não for alcançado o valor de vácuo pretendido ao fim de
2 horas ou se este valor não se mantiver durante 1 hora, o
sistema poderá ter demasiada humidade.
4. Em tal situação, desfaça o vácuo, pressurizando os tubos com
gás de azoto, até uma pressão regulada em manómetro de
0,05 MPa (0,5 bar) e repita as etapas da 1 à 3, até ter sido
retirada toda a humidade.
5. Pode agora abrir as válvulas de paragem e/ou carregar mais
refrigerante (consulte
refrigerante" na página 13).
Depois de abrir a válvula de paragem, é possível que a
pressão nas tubagens de refrigerante não suba. Tal pode
ser provocado, por exemplo, por estar fechada a válvula
de expansão do circuito da unidade de exterior: não
representa qualquer problema ao correcto funcionamento
da unidade.
7.4. Cuidados na ligação de tubagens locais e na
aplicação de isolamento
■
Tome o cuidado de não deixar os ramais locais de tubagem,
quer interiores, quer exteriores, entrar em contacto com a tampa
dos terminais do compressor.
Se houver alguma possibilidade de contacto entre essa tampa e
o isolamento das tubagens de líquido, regule a altura, conforme

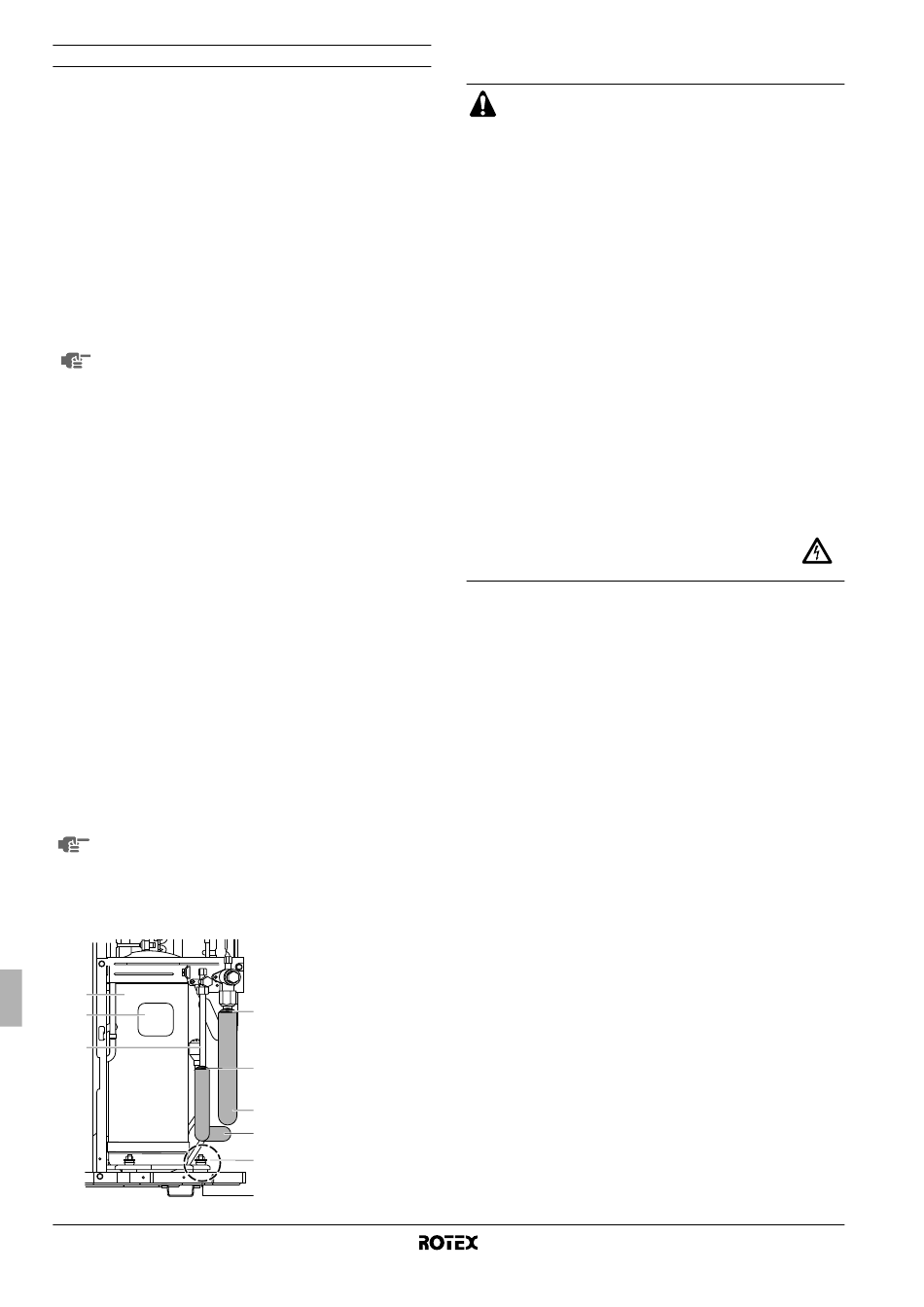

se mostra na figura seguinte. Certifique-se também de que as
tubagens locais não entram em contacto com os parafusos nem
com os painéis exteriores do compressor.
■
Quando a unidade de exterior é instalada por cima da unidade
interior, pode ocorrer o seguinte:
A água condensada na válvula de paragem pode passar para a
unidade interior. Para evitar que isto aconteça, cubra a válvula
de paragem com material vedante.
■
Se a temperatura for superior a 30°C e a humidade for superior
a 80%, então a espessura dos materiais vedantes deve ser de
pelo menos 20 mm, para evitar a condensação na superfície de
vedação.
■
Certifique-se de que isola as tubagens locais de líquido e de
gás.
Qualquer tubagem
condensação ou queimaduras, caso seja tocada.
(A temperatura mais elevada que pode alcançar a tubagem de
gás é de cerca de 120°C, pelo que se deve certificar quanto à
utilização de materiais isolantes resistentes ao calor.)
1
2
3
Manual de instalação
12
"8.3. Método para acrescentar
exposta pode originar
1 Compressor
4
2 Tampa dos terminais
3 Tubagens locais de
interior e de exterior
4
4 Aplicações de
cortiça
5 Isolamento
5
(fornecimento local)
6 Porcas
5
A Dê particular
6
atenção às ligações
de tubos, porcas e
painéis exteriores
A
8. C
ARREGAR REFRIGERANTE
■
Quando a assistência técnica à unidade requer a
abertura do sistema de refrigerante, é necessário
efectuar o tratamento e evacuação do refrigerante em
conformidade com
regulamentos locais aplicáveis.
■
Não se pode carregar refrigerante, até que as
ligações eléctricas locais estejam concluídas.
■
Só se pode adicionar mais refrigerante depois de
efectuar o teste de fugas e a secagem a vácuo (ver
acima).
■
Quando adicionar refrigerante a um sistema, deve-se
ter atenção para nunca exceder a carga máxima
permitida, uma vez que existe o perigo de cavitação
do líquido.
■
Efectuar o carregamento com uma substância
inadequada pode dar origem a explosões e
acidentes, por isso certifique-se sempre de que está
a adicionar o refrigerante adequado (R410A).
■
Os recipientes contendo refrigerante devem ser
abertos lentamente.
■
Utilize sempre luvas protectoras e proteja os olhos
quando acrescentar refrigerante.
■
Para executar na unidade acções de assistência
técnica, que envolvam a abertura do sistema do
refrigerante, este deve ser evacuado, segundo as
normas locais.
■
Quando a alimentação está ligada, feche o
painel frontal sempre que se afastar da
unidade.
Evitar falhas no compressor. Não carregue mais refrigerante do
que o especificado.
■
Esta unidade de exterior foi abastecida de fábrica com
refrigerante e, consoante o diâmetro e o comprimento dos
tubos, alguns sistemas podem necessitar de mais refrigerante.
Consulte "Cálculo da carga adicional de refrigerante" na
página 13.
■
Caso seja necessário efectuar uma recarga, consulte a placa de
especificações da unidade. A placa de especificações indica o
tipo e quantidade de refrigerante.
8.1. Informações importantes acerca do refrigerante
utilizado
Este produto contém gases fluorados com efeito de estufa,
abrangidos pelo Protocolo de Quioto. Não liberte gases para a
atmosfera.
Tipo de refrigerante: R410A
(1)
Valor GWP : 1975
(1)
GWP = "global warming potential", potencial de aquecimento
global
Registe, com tinta indelével,
■ ➀ a carga de refrigerante abastecida de fábrica no produto,
■ ➁ a quantidade adicional de refrigerante carregada localmente e
■ ➀+➁ a carga total de refrigerante
na etiqueta de gases de efeito de estufa fluorados, fornecida com o
produto.
Unidade de exterior para bomba de calor ar/água
a legislação nacional e
RRRQ011~016AAV1+Y1
4PW55782-1B
