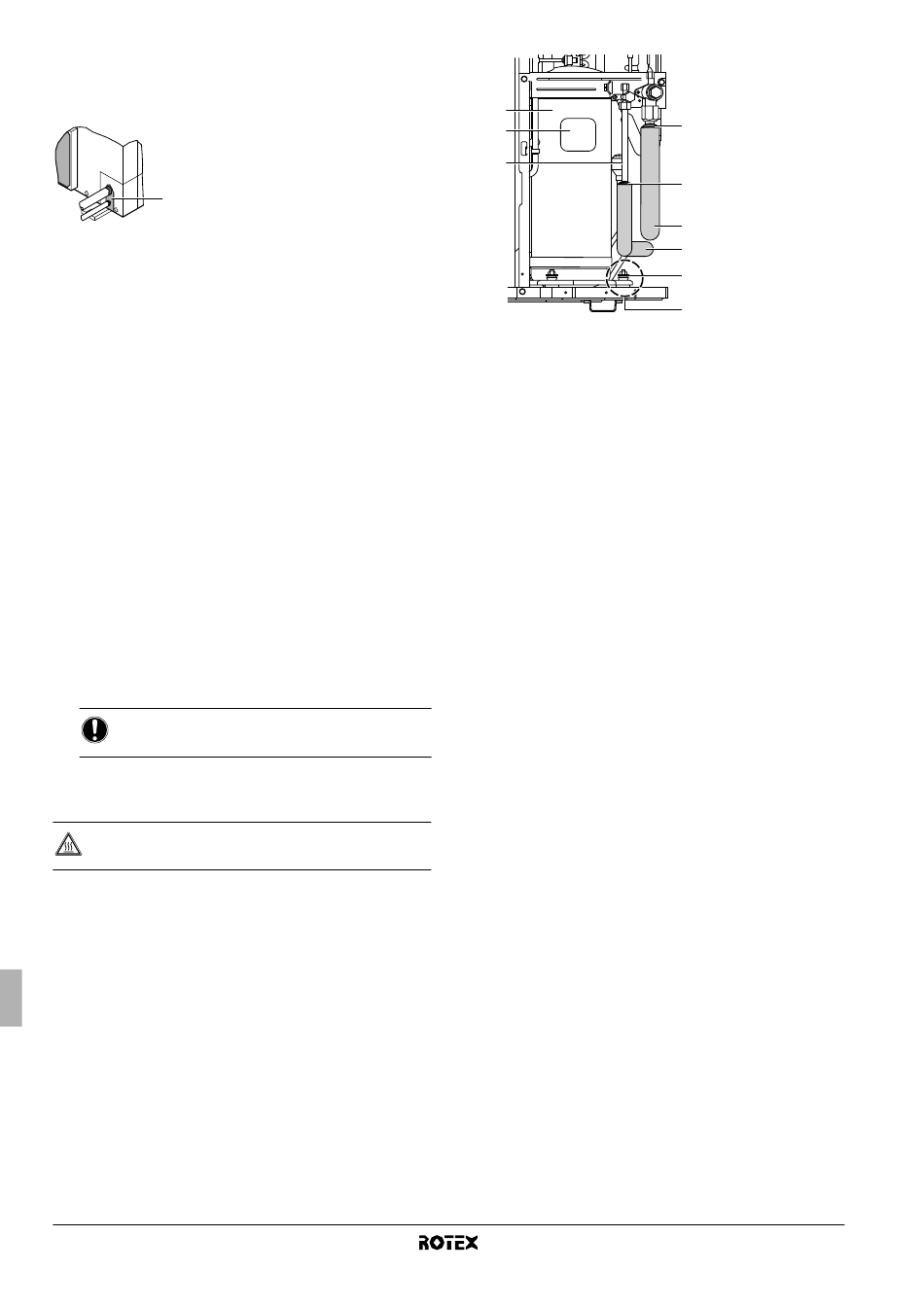

10.1. Impedir a entrada de objectos estranhos

Ligue o tubo através do orifício com massa ou material isolador
(obtido localmente) para tapar todas as fendas, conforme é exibido
na figura.
1
1
Se existir qualquer possibilidade de animais pequenos entrarem no
sistema através dos pré-orifícios, preencha-os com materiais de
embalagem (fornecidos no local).
Insectos ou pequenos animais que entrem na unidade exterior
poderão causar um curto-circuito no quadro eléctrico.
Em climas frios, vede os pré-orifícios para evitar a entrada de neve e
humidade.
10.2. Cuidados na ligação de tubagens locais e na
aplicação de isolamento
■
Tenha cuidado para não deixar a tubagem interna e externa
entrar em contacto com a tampa do terminal do compressor.
Se o isolamento de tubagem do lado líquido entrar em contacto
com ela, ajuste a altura conforme exibido na figura abaixo.
Certifique-se também que as tubagens locais não tocam nos
parafusos ou painéis exteriores do compressor.
■
Caso seja instalada uma unidade externa sob a unidade
interna, poderá verificar-se o seguinte:
A água condensada na válvula de paragem pode mover a unidade
interna. Para evitar isto, cubra a válvula de paragem com material
vedante.
■
Se a temperatura for superior a 30°C e a humidade relativa for
superior a 80%, então a espessura dos materiais vedantes
deverá ser de pelo menos 20 mm, para evitar a condensação na
superfície do vedante.
■
Certifique-se que isola as tubagens locais do lado do líquido e
do lado do gás.
NOTIFICAÇÃO
Qualquer tubagem exposta poderá causar condensação.
(A maior temperatura que a tubagem do lado do gás pode
atingir é de cerca de 120°C, por isso, certifique-se que utiliza
material de isolamento muito resistente.)
PERIGO
Não toque na tubagem e peças internas.
Manual de instalação
13
Massa ou material isolador
(produzido localmente)
1
2
3
1 Compressor
2 Tampa do terminal
3 Tubagens locais interna e externa
4 Rolhagem, etc.
5 Material de isolamento
6 Parafusos
A Tenha cuidado com a tubagem, parafuso e ligações de
painéis externos
10.3. Cuidados em caso de necessidade
de um colector
Para evitar que o óleo retido no interior da tubagem de subida volte
para o compressor quando for parado, provocando o fenómeno da
compressão líquida ou casos de deterioração do retorno do óleo,
será necessário colocar um colector em cada diferença na altura de
10 m, na tubagem do gás de subida.
■
Espaçamento de instalação do colector. (Consulte a figura 4)
A Unidade exterior
B Unidade interior
C Tubagem de gás
D Tubagem de líquido
E Colector de óleo
H Instale um colector em cada diferença na altura de 10 m.
■
Não é necessário um colector quando a unidade exterior está
instalada numa posição superior à da unidade interior.
11. T
ESTE DE FUGA E SECAGEM POR
ASPIRAÇÃO
Quando todos os trabalhos de tubagem estiverem completos e a
unidade exterior estiver ligada à unidade interior, é necessário:
■
verificar se existem quaisquer fugas na tubagem de refrigerante
■
efectuar secagem por aspiração para remover toda a humidade
na tubagem de refrigerante.
Se existir uma possibilidade de haver humidade na tubagem de
refrigerante (por exemplo, água de chuva que possa ter entrado na
tubagem), efectue primeiro o procedimento de secagem por
aspiração abaixo até a humidade ter sido totalmente removida.
Unidade exterior para bomba de calor ar/água
4
4
5
5
6
A
RRLQ011~016CAV3+W1
4PW57795-1 – 10.2010
