7 Installation
X5M
X6YB
X2M
30 31
X6Y
X6YA
X1M
a
1 2 3
1 2 3

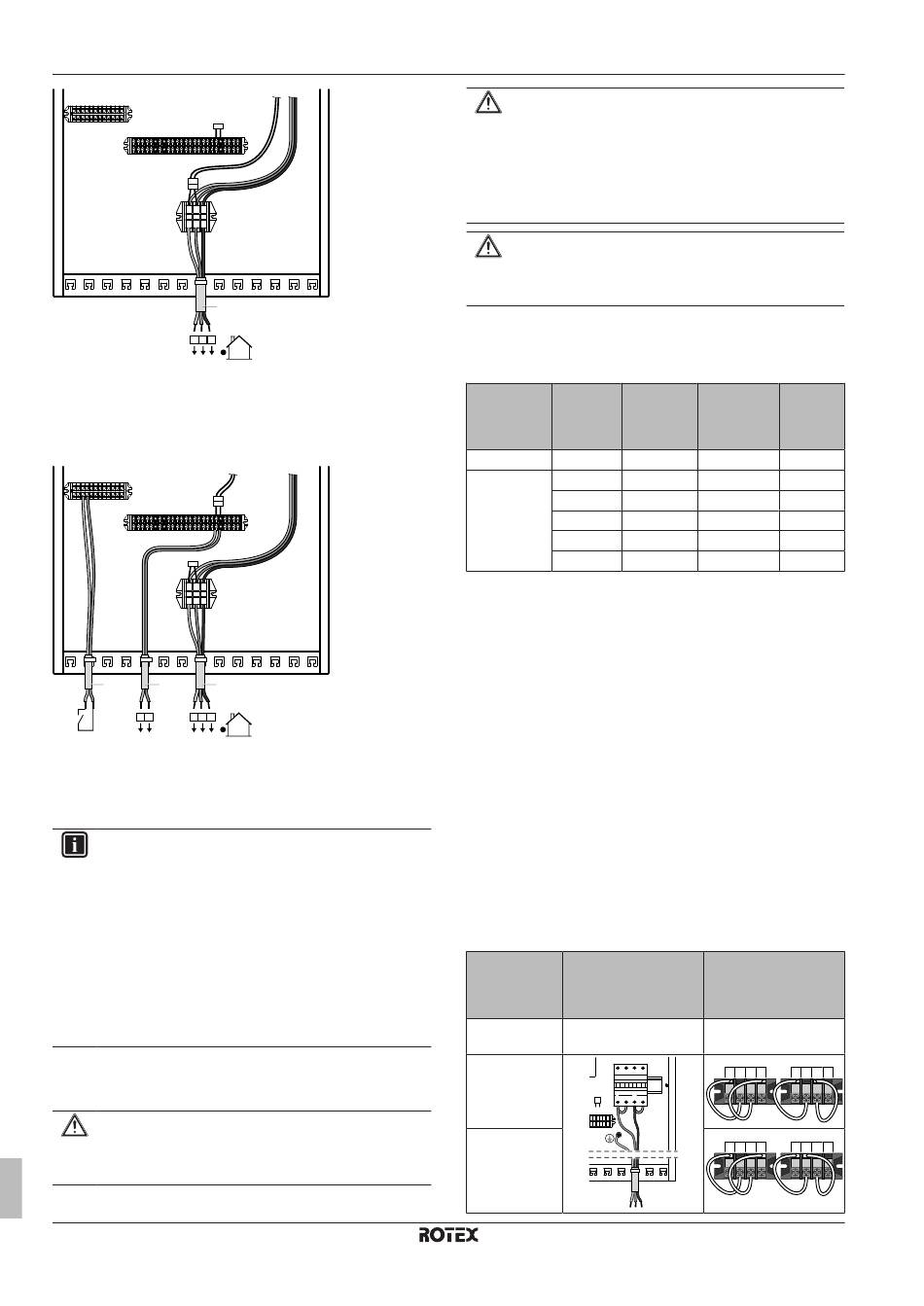

Légende: reportez-vous à l'illustration ci-dessous.
En cas d'alimentation électrique au tarif préférentiel
Connectez X6Y à X6YB.
X5M
X6Y
3 4
X6YB
X2M
30 31
X6YA
X1M
c
b
a
L N
1 2
3
S1S
L N
1 2 3
a
Câble d'interconnexion (= alimentation électrique
principale)
b
Alimentation électrique à tarif normal
c
Contact d'alimentation électrique préférentielle
2 Fixez le câble avec les attaches sur les supports d'attaches.
INFORMATIONS
En cas d'alimentation électrique au tarif préférentiel,
connectez X6Y à X6YB. La nécessité de disposer d'une
alimentation électrique normale distincte pour l'unité
intérieure (b) X2M30/31 dépend du type d'alimentation
électrique préférentielle.
Un raccord séparé vers l'unité intérieure est requis:
▪ si
l'alimentation
interrompue tandis qu'elle est active, OU
▪ si aucune consommation électrique de l'unité intérieure
n'est autorisée au niveau de l'alimentation électrique
préférentielle en cas d'activité.
7.9.10
Raccordement de l'alimentation électrique
du chauffage d'appoint
ATTENTION
Pour garantir la bonne mise à la terre de l'unité, raccordez
toujours l'alimentation électrique du chauffage d'appoint et
le câble de terre.
Guide de référence installateur
46
X1A X19A
X1A
X19A
électrique
préférentielle
ATTENTION
Si l'unité intérieure dispose d'un ballon avec booster ECS
électrique intégré, utilisez un circuit d'alimentation dédié
pour le chauffage d'appoint et le booster ECS. N'utilisez
PAS un circuit d'alimentation utilisé par un autre appareil.
Ce circuit d'alimentation DOIT être protégé à l'aide des
dispositifs de sécurité requis, conformément à la législation
applicable.
ATTENTION
Pour garantir la bonne mise à la terre de l'unité, raccordez
toujours l'alimentation électrique du chauffage d'appoint et
le câble de terre.
Selon le modèle d'unité intérieure, la capacité du chauffage
d'appoint peut varier. Veillez à ce que l'alimentation électrique soit
conforme à la capacité du chauffage d'appoint, comme indiqué dans
le tableau ci-dessous.
Type de
Capacité
chauffage
du
d'appoint
chauffage
d'appoint
*3V
3 kW
*9W
3 kW
6 kW
6 kW
6 kW
9 kW
(a)
Équipement conforme à la norme EN/IEC 61000312
(norme technique européenne/internationale définissant les
seuils pour les courants harmoniques produits par les
équipements raccordés à des systèmes basse tension
publics, avec un courant d'entrée de >16 A et ≤75 A par
phase).
(b)
Cet équipement est conforme à la norme EN/
IEC 61000‑3‑11 (norme technique européenne/
internationale définissant les seuils pour les variations de
tension, les fluctuations de tension et les oscillations dans
les systèmes d'alimentation basse tension publics pour
équipements avec courant nominal de ≤75 A), à condition
que l'impédance du système Z
Z
au point d'interface entre l'alimentation de l'utilisateur
max
et le système public. L'installateur ou l'utilisateur de
l'équipement a pour responsabilité, en consultation avec
l'opérateur du réseau de distribution, si nécessaire, de
veiller à ce que l'équipement soit uniquement raccordé à
une alimentation avec une impédance de système Z
inférieure ou égale à Z
1 Raccordez l'alimentation électrique du chauffage d'appoint.
Pour les modèles *3V, un fusible à deux pôles est utilisé pour
F1B. Pour les modèles *9V, un fusible à 4 pôles est utilisé pour
F1B.
2 Modifiez les raccords des bornes X6M et X7M si nécessaire.
Type de
est
chauffage
d'appoint
chauffage d'appoint
3 kW 1~ 230 V
(*3V)
3 kW 1~ 230 V
(*9W)
6 kW 1~ 230 V
(*9W)
Alimentatio
Courant de
n électrique
fonctionnem
ent maximal
1 ~ 230 V
13 A
1 ~ 230 V
13 A
(a)(b)
1 ~ 230 V
26 A
3~ 230 V
15 A
3N~ 400 V
8,6 A
3N~ 400 V
13 A
soit inférieure ou égale à
sys
.
max
Raccords à
Raccords aux bornes
l'alimentation
électrique du
—
F1B
X6M
1 2 3 4
L
L
N
N
X6M
1 2 3 4
RRLQ011~016CA + RHBH/X11+16CB
ROTEX HPSU basse température Bi-bloc
4P384980-1B – 2016.03
Z
(Ω)
max
—
—
—
—
—
—
sys
X7M
5
6 7 8
X7M
5
6 7 8
