6.4. Montage de l'unité intérieure
ATTENTION
Le poids de l'unité intérieure est d'environ 48 kg. Deux
personnes sont nécessaires pour monter l'unité.
1 Placez le schéma d'installation (reportez-vous à l'emballage) au
mur et marquez les positions de fixation (2 en haut (● T) et 2 en
bas (● B)).
Assurez-vous que les repères (2 par 2) sont parfaitement de
niveau et que les dimensions des repères correspondent,
conformément à la figure 4.
Si l'unité n'est pas installée de niveau, de l'air peut s'engouffrer
dans le circuit d'eau,
dysfonctionnement de l'unité.
Faites particulièrement attention à cela lors de l'installation d'un
modèle RKHBX pour éviter tout trop-plein du bac de purge.

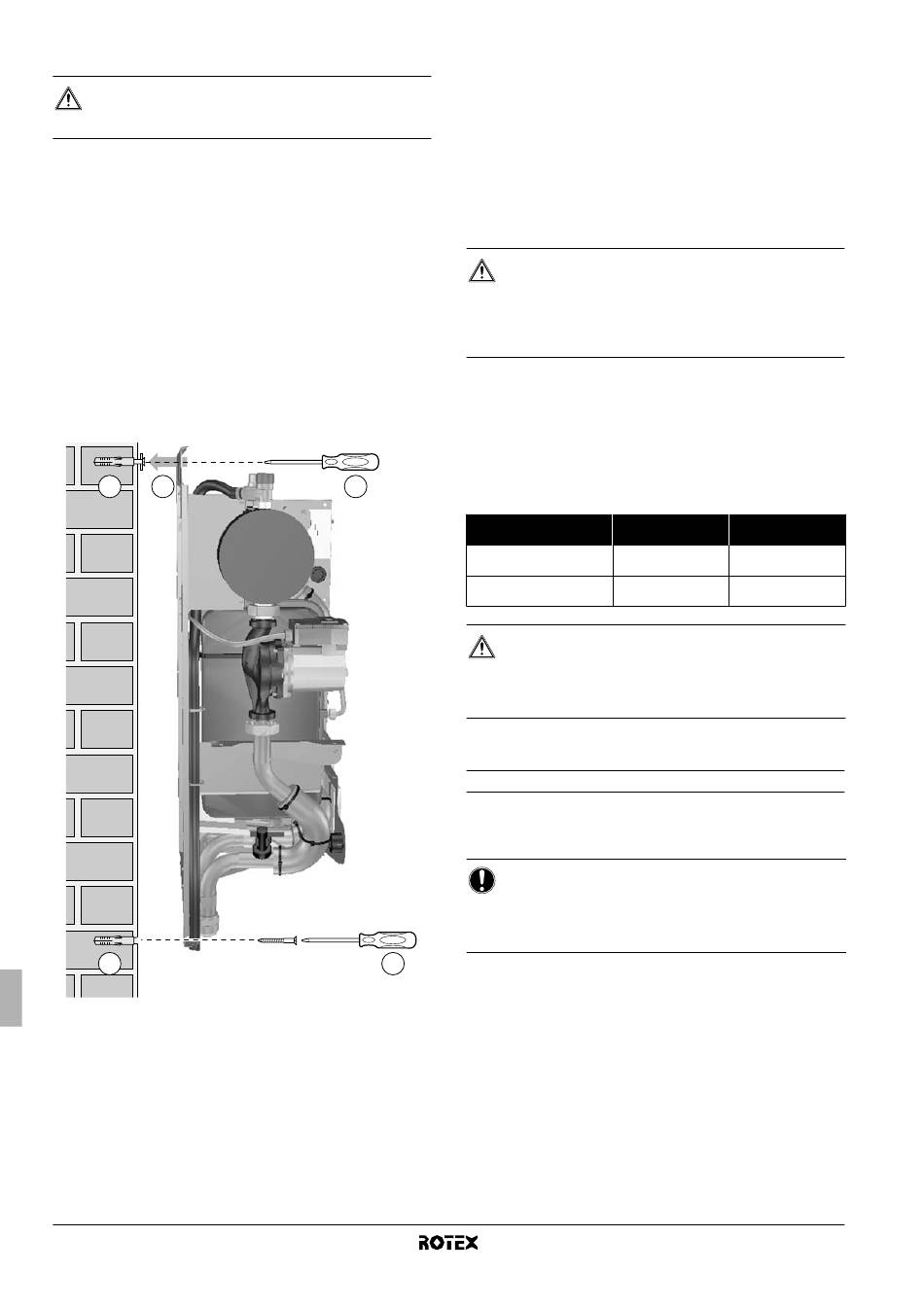

2 Percez 4 trous et placez les 4 chevilles (adaptés à du M10).
3 Introduisez les vis dans les chevilles du dessus et suspendez
l'unité intérieure sur les vis supérieures.
4 Introduisez les vis dans les chevilles du bas et fixez les vis
fermement.
2
1
1
Manuel d'installation
14
ce qui peut entraîner un
3
4
6.5. Installation du kit de bac de purge EKHBDP
(uniquement pour modèles RKHBX)
Pour les modèles de chauffage/refroidissement, il est nécessaire
d'installer le kit de bac de purge (reportez-vous à la section
"4. Accessoires" à la page 10).
Pendant l'opération de refroidissement, la vapeur d'eau (humidité)
dans l'air peut se condenser en liquide et se déposer sur les tuyaux
de réfrigérant et d'eau froids. Cette eau est récupérée dans le bac de
purge qui doit être connecté à un égout.
Pour connaître les instructions d'installation, reportez-vous à la feuille
d'instruction accompagnant le kit de bac de purge.
ATTENTION
Veillez à positionner le tuyau de la soupape de décharge
de pression dans le bac de purge. Si cette précaution n'est
pas suivie, de l'eau peut entrer en contact avec les
composants électriques et provoquer une décharge
électrique ou un court-circuit dans le système électrique.
6.6. Tuyauterie de réfrigérant
Pour toutes les directives, instructions et spécifications relatives aux
tuyauteries de réfrigérant entre l'unité intérieure et l'unité extérieure,
reportez-vous au manuel d'installation de l'unité extérieure.
L'emplacement du tuyau de gaz et du tuyau de liquide sur l'unité
intérieure est indiquée au point "5.2. Composants principaux" à la
page 10.
Spécifications des tuyaux
de réfrigérant Unité intérieure
Raccordement du tuyau
15,9 mm (5/8 pouce)
de gaz
Raccordement du tuyau
9,5 mm (3/8 pouce)
de liquide
ATTENTION
Lors de la connexion des tuyaux de réfrigérant, utilisez
toujours deux clés pour serrer ou desserrer les écrous!
Si cette précaution n'est pas respectée, il y a un risque de
détérioration des raccords de tuyauterie et de fuite.

6.7. Tuyauterie d'eau

Vérification du circuit d'eau
Les appareils sont équipés d'une entrée et d'une sortie d'eau
destinées à être raccordées à un circuit d'eau. Ce circuit doit être
fourni par un installateur et doit respecter la législation applicable.
REMARQUE
L'unité ne doit être utilisée que dans un réseau
d'alimentation en eau fermé. L'application dans un réseau
d'alimentation en eau ouvert conduit à une corrosion
excessive de la tuyauterie d'eau.
Unité intérieure pour système de pompe à chaleur air à eau
Unité extérieure
15,9 mm (5/8 pouce)
9,5 mm (3/8 pouce)
