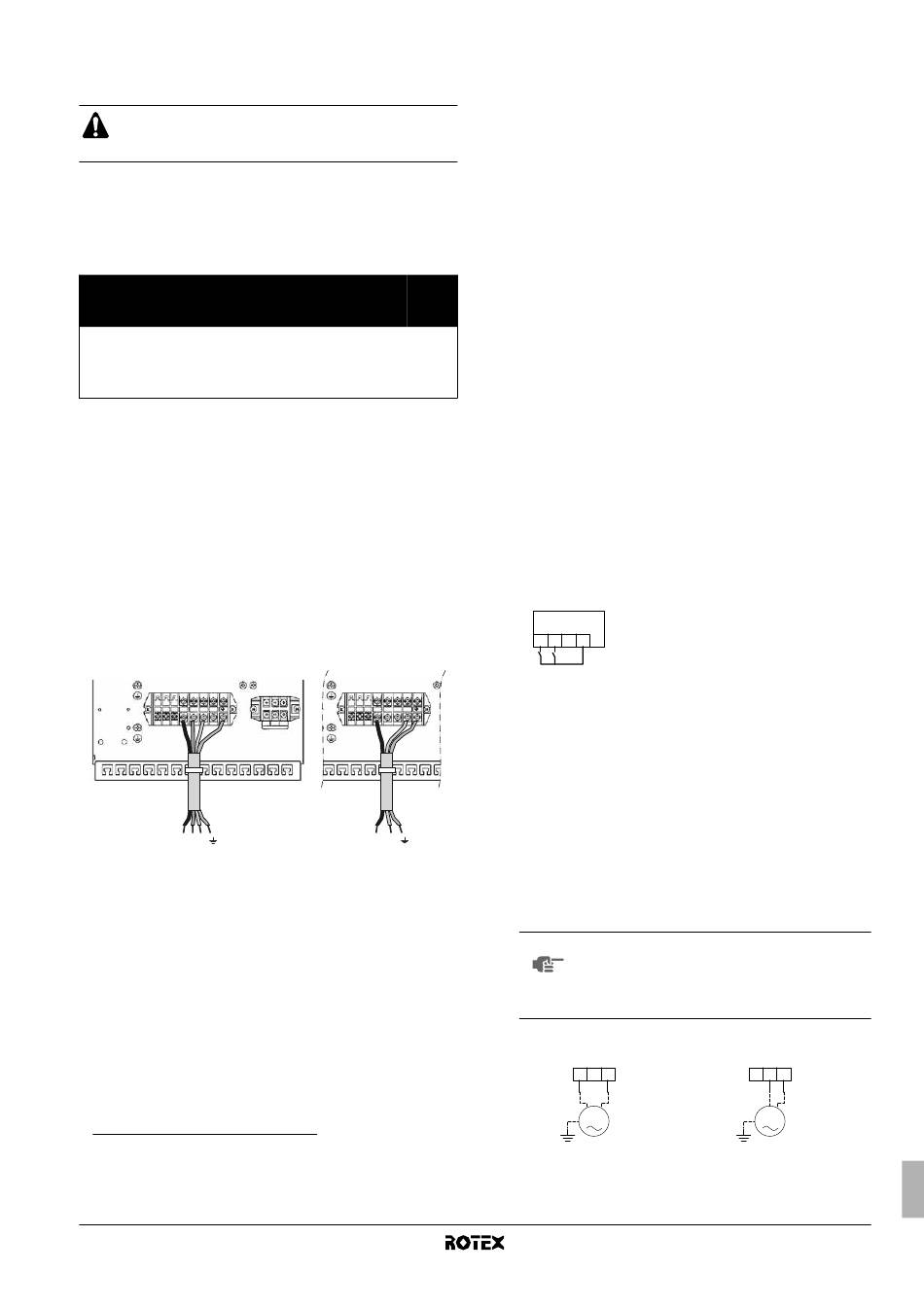

Conexiunea cablului de alimentare de la reţea a
încălzitorului de rezervă
Cerinţe pentru circuitul de alimentare şi cabluri
Utilizaţii un circuit electric de alimentare special alocat
pentru încălzitorul auxiliar. Nu folosiţi niciodată un circuit
de alimentare în comun cu un alt aparat.
Acest circuit electric de alimentare trebuie să fie protejat cu
dispozitivele de siguranţă cerute în conformitate cu reglementările
locale şi naţionale.
Alegeţi cablul de alimentare în conformitate cu reglementările locale
şi naţionale relevante. Pentru curentul maxim de regim al
încălzitorului de rezervă, consultaţi tabelul de mai jos.
(1) (2)
Capacitatea
Modelul unităţii încălzitorului
interioare de rezervă
RKHB*008BA3V3 3 kW
(a) (b)
RKHB*008BA6V3 6 kW
RKHB*008BA6WN 6 kW
RKHB*008BA9WN 9 kW
(a) Echipament conform cu EN/IEC 61000-3-12
(b) Acest echipament se conformează cu EN/IEC 61000-3-11
impedanţa sistemului Z să fie mai mică decât sau egală cu Z
sys
interfaţă dintre sursa utilizatorului şi sistemul public. Este responsabilitatea
instalatorului sau utilizatorului echipamentului să asigure, prin consultarea
operatorului reţelei de distribuţie dacă este necesar, ca echipamentul să fie
conectat numai la o sursă cu o impedanţă a sistemului Z
egală cu Z .
max
Procedeu
1 Cu ajutorul cablului corespunzător, conectaţi circuitul electric de
alimentare la întreruptorul principal aşa cum este prezentat pe
schema de conexiuni şi în figura de mai jos.
2 Conectaţi conductorul de împământare (galben/verde) la
şurubul de împământare de pe borna X1M.
3 Fixaţi cablul pe soclurile de fixare pentru a evita tensionarea.
Notă: este prezentată numai partea relevantă a cablajului de
legătură.
3x 400 V
X1M
L1 L2 L3 N
L1 L2 L3
(1) Standard tehnic european/internaţional ce stabileşte limitele pentru curenţii
armonici produşi de echipamentele conectate la sistemele publice de tensiune
joasă cu curent de intrare de >16 A şi ğ75 A pe fază.
(2) Standard tehnic european/internaţional ce stabileşte limitele pentru modificările
de tensiune, fluctuaţiile de tensiune şi scintilaţia în sistemele publice de
alimentare de tensiunea joasă pentru echipamente cu curentul nominal de
ğ75 A.
RKHBH/X008BA
Unitate interioară pentru sistem de pompă termică aer la apă
4PW54224-1A
Tensiunea
nominală a
încălzitorului Curent maxim
Z (Ω)
de rezervă de regim
max
1x 230 V 13 A —
1x 230 V 26 A 0,29
3x 400 V 8,6 A —
3x 400 V 13 A —
(1)
(2)
cu condiţia ca
la punctul de
max
mai mică decât sau
sys
1x 230 V
X1M
X3M
L1 N
L1 N

Conexiunea cablului termostatului

Conexiunea cablului termostatului depinde de aplicaţie.
Vezi de asemenea "Exemple tipice de aplicaţii" la pagina 4 şi
"Configurarea instalării termostatului de încăpere" la pagina 22
pentru informaţii suplimentare şi opţiuni de configurare privind
funcţionarea pompei în combinaţie cu un termostat de încăpere.
Cerinţele termostatului
■
Reţeaua electrică: 230 V c.a. sau alimentat de la baterie
■
Tensiune de contact: 230 V.
Procedeu
1 Conectaţi cablul termostatului la bornele corespunzătoare aşa
cum este prezentat pe schema de conexiuni şi manualul de
instalare al setului termostatului de încăpere.
2 Fixaţi cablul pe soclurile de fixare pentru a evita tensionarea.
3 Setaţi comutatorul DIP SS2-3 de pe placa cu circuite imprimate
pe ON. Vezi "Configurarea instalării termostatului de încăpere"
la pagina 22 pentru informaţii suplimentare.
Conexiunea contactului primei valori de referinţă şi al celei de a
doua valori de referinţă
Conexiunea contactului valorii de referinţă este relevantă numai în
cazul în care contactul valorii de referinţă duble este activat.
Vezi de asemenea "Exemple tipice de aplicaţii" la pagina 4 şi
"Comanda cu valoare de referinţă dublă" la pagina 28.
Cerinţe pentru contact
Contactul va fi unul fără tensiune care asigură 230 V (100 mA).
Procedeu
1 Conectaţi contactul primei valori de referinţă şi al celei de-a
doua valori de referinţă la bornele corespunzătoare aşa cum
este prezentat în figura de mai jos
X2M
SP1
1 2 3 4
SP2 SP1
SP2
2 Fixaţi cablurile pe soclurile de fixare pentru a evita tensionarea.
3 În funcţie de funcţionarea cerută a pompei setaţi comutatorul
DIP SS2-3 şi reglajul local [F-00]. Vezi "Configurarea funcţionării
pompei" la pagina 22 şi reglajul local [F-00] în "[F] Configurare
opţională" la pagina 33.

Conexiunea cablurilor de control ale ventilelor

Cerinţele ventilelor
■
Reţeaua electrică: 230 V c.a.
■
Curent maxim de regim: 100 mA
Cablarea ventilului cu 2 căi
1 Utilizând cablul adecvat, conectaţi cablul de control al ventilului
la borna X2M aşa cum este prezentat în schema de conexiuni.
Cablajul este diferit pentru un ventil NC (normal
NOTĂ
închis) şi un ventil NO (normal deschis). Aveţi grijă
să faceţi conexiunile la bornele cu numerele corecte
aşa cum este detaliat în schema de conexiuni şi în
ilustraţiile de mai jos.
Ventil cu 2 căi normal închis
(NC)
X2M 5 6 7
M
NC
2 Fixaţi cablul (cablurile) pe soclurile de fixare pentru a evita
tensionarea.
Contactul primei valori de
referinţă
Contactul celei de-a doua valori
de referinţă
Ventil cu 2 căi normal deschis
(NO)
X2M 5 6 7
M
NO
