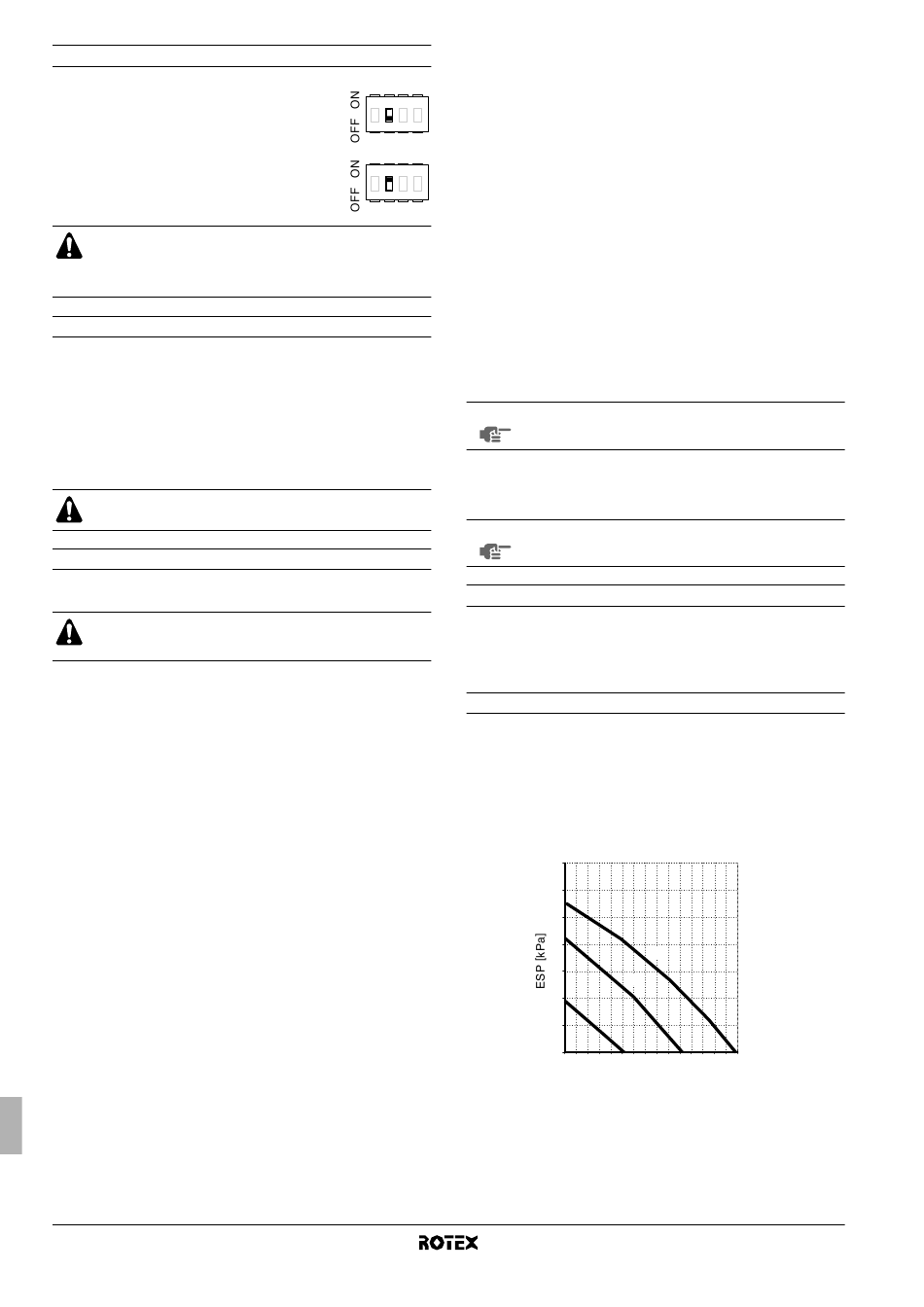

Kullanım sıcak suyu deposu kurulum konfigürasyonu
Kullanım sıcak suyu deposu takılma-
dığında,
SS2-2
geçiş
(varsayılan) olarak ayarlanmalıdır.
Kullanım sıcak suyu deposu takıldığında,
SS2-2
geçiş
anahtarı
ayarlanmalıdır.
İç ünite ile anahtar kutusu arasındaki gerekli tüm kablo
bağlantıları doğru bir şekilde yapılmadan SS2-3 ON olarak
ayarlandığında, kullanıcı arabiriminde AC hata kodu
görüntülenecektir.
Düşük dış hava sıcaklıklarında ilk çalıştırma
İlk çalıştırma sırasında ve su sıcaklığı düşük olduğunda, suyun yavaş
yavaş ısıtılması önemlidir. Bunun yapılmaması, ani sıcaklık
değişiminden dolayı beton zeminlerin çatlamasına yol açabilir. Daha
fazla ayrıntı için inşaat müteahhidi ile görüşün.
Bunu yapmak için, saha ayarı [9-01] (ısıtma ayar noktası alt sınırı)
üzerinde ayarlama yaparak en düşük çıkış suyu ayar sıcaklığı 15°C
ile 25°C arasındaki bir değere azaltılabilir. Bkz. "Saha ayarları"
sayfa 24.
15°C ile 25°C arasındaki ısıtma sadece yardımcı ısıtıcı
tarafından yapılır.
Çalıştırma öncesi kontroller
İlk çalıştırmadan önceki kontroller
TEHLİKE
Bağlantı yapmadan önce ilgili tüm güç girişlerini kesin.
Ünitenin
montajından
sonra,
aşağıdakileri kontrol edin:
1
Saha kablo bağlantıları
Yerel besleme panosu ile iç ünite, dış ünite ile iç ünite, iç ünite ile
vanalar (uygulanabilir olduğunda), iç ile oda termostatı
(uygulanabilir olduğunda) ve iç ünite ile kullanım sıcak suyu
deposu arasındaki saha kablo bağlantılarının "Saha kablo
bağlantıları" sayfa 16 bölümünde açıklanan talimatlara, kablo
bağlantı şemalarına ve Avrupa düzenlemeleri ile ulusal
düzenlemelere uygun olarak yapıldığından emin olun.
2
Sigortalar ya da koruma cihazları
Sigortaların
veya
yerel
cihazlarının "Teknik özellikler" sayfa 38 bölümünde belirtilen
büyüklük ve tipte olduğunu kontrol edin. Bir sigorta ya da
koruma cihazının atlanmadığından emin olun.
3
Yardımcı ısıtıcı devre kesici F1B/F3B
Anahtar kutusunda bulunan F2B (F1B/F3B yardımcı ısıtıcı tipine
bağlı olarak) yardımcı ısıtcı devre kesicisini açmayı unutmayın.
Kablo bağlantı şemasına bakın.
4
Buster ısıtıcı devre kesici F2B
Anahtar kutusundaki buster ısıtıcı devre kesici F2B'yi açmayı
unutmayın (yalnız isteğe bağlı kullanım sıcak su deposu takılı
olan üniteler için geçerlidir).
5
Toprak kablo bağlantıları
Toprak kablolarının gereği gibi bağlandığından ve toprak
terminallerinin sıkıldığından emin olun.
6
İç kablo bağlantıları
Anahtar kutusunu, gevşek bağlantılar veya zarar görmüş elektrik
komponentleri açısından gözle kontrol edin.
Montaj kılavuzu
23
1
2
3
anahtarı
OFF
1
2
3
ON
olarak
devre
kesiciyi
açmadan
önce
olarak
montajı
yapılan
koruma
7
Sabitleme
Üniteyi çalışmaya başlatırken anormal gürültü ve titreşimlerin
olmaması için ünitenin gereği gibi sabitlendiğini kontrol edin.
4
8
Zarar görmüş donatım
Ünitenin içini, zarar görmüş elemanlar veya sıkıştırılmış borular
açısından kontrol edin.
9
Soğutucu kaçağı
4
Ünitenin içini soğutucu kaçağı açısından kontrol edin. Soğutucu
kaçağı varsa, yerel satıcınızı arayın.
10 Güç besleme gerilimi
Yerel besleme panosundaki güç besleme gerilimini kontrol edin.
Gerilim, ünite tanıtma etiketi üzerindeki gerilime uymalıdır.
11
Hava alma vanası
Hava tahliye vanasının açık (en az 2 tur) olduğundan emin olun.
12 Basınç boşaltma valfı
Basınç boşaltma valfını çalıştırarak yardımcı ısıtıcının suyla tam
dolu olup olmadığını kontrol edin. Buradan hava yerine su
tahliye edilmelidir.
NOT
Yardımcı ısıtıcı suyla tam doldurulmadan sistemin
çalıştırılması yardımcı ısıtıcıya zarar verecektir!
13 Kesme vanaları
Kesme vanalarının doğru takıldığından ve tam açık olduğundan
emin olun.
NOT
Vanalar kapalı olarak sistemin çalıştırılması pompaya
zarar verecektir!
İç üniteye enerji verilmesi
İç ünitenin güç girişi açıldığında, başlangıç durumuna gelirken
kullanıcı arabirimi üzerinde "88" görüntülenir, bu en fazla 30 saniye
kadar sürebilir. Bu işlem sırasında kullanıcı arabirimi çalıştırılamaz.
Pompa hızının ayarlanması
Pompa hızı pompa üzerinden seçilebilir (bkz. "Ana elemanlar"
sayfa 10).
Ön tanım ayarı yüksek hızdır (III). Sistemdeki su akışı çok yüksekse
(örn., tesisatta akan suyun gürültüsü) hız orta hıza (II) ya da düşük
hıza (I) ayarlanabilir.
Kullanılabilir dış statik basınç (ESP, kPa olarak ifade edilir) su
debisinin (l/min) fonksiyonu olarak aşağıdaki tabloda gösterilmiştir.
70
60
50
40
30
20
10
0
12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42
III
II
I
[ l/min ]
Hava su tipi ısı pompa sistemi iç ünitesi
RKHBH/X008BA
4PW54224-1A
