Ligações internas - Tabela de peças
Consulte o esquema eléctrico interno fornecido com a unidade (por
dentro da tampa da caixa de distribuição da unidade interior). As
abreviaturas usadas são aqui enunciadas.
A1P.................. Placa de circuito impresso principal
A2P.................. Placa de circuito do controlador digital (interface de
utilizador)
A3P.......... * ..... Termóstato (RKRTW/R)(PC=circuito interno de
alimentação)(opcional)
A4P.......... * ..... Placa de endereços de alarme remoto (EKRP1HB)
(opcional)
A4P.......... * ..... Placa de circuito impresso do receptor (RKRTR)
(opcional)
E1H.................. Aquecedor de reserva, elemento 1
E2H.................. Aquecedor de reserva, elemento 2
E3H.................. Aquecedor de reserva, elemento 3
E4H..........# ..... Aquecedor de apoio (3 kW)
F1B,F3B .......... Fusível do aquecedor de reserva
F2B ..........# ..... Fusível do aquecedor de apoio
F1T .................. Fusível térmico, aquecedor de reserva (250 V, 94°C)
FU1.................. Fusível 3,15 A T 250 V da placa de circuito impresso
FU2.................. Fusível 5 A T 250 V
FuR,FuS .......... Fusível 5 A 250 V da placa de circuito impresso do
alarme remoto
K1M ................. Contactor do aquecedor de reserva, passo 1
K2M ................. Contactor do aquecedor de reserva, passo 2
K3M .........# ..... Contactor do aquecedor de apoio
K4M ................. Relé da bomba
K5M,K6M......... Contactor do aquecedor de reserva, corte de
contactos omnipolar
M1P ................. Bomba
M2S .......## ..... Válvula de 2 vias para o modo de refrigeração
(fornecimento local)
M3S .........# ..... Válvula de 3 vias: piso radiante/água quente
doméstica
PHC1 ............... Circuito de entrada do acoplador óptico
Q1DI ................ Disjuntor de fugas para a terra (fornecimento local)
Q1L.................. Protecção térmica do aquecedor de reserva
Q2L,Q3L ..# ..... Protecção térmica do aquecedor de apoio
R1H ......... * ..... Sensor de humidade (RKRTR) (opcional)
R1T.......... * ..... Sensor de temperatura ambiente (RKRTW)
(opcional)
R1T.................. Termistor da saída de água do permutador de calor
R2T.......... * ..... Sensor externo (chão ou ambiente) (EKRTETS)
(opcional)
R2T.................. Termístor da saída de água do aquecedor de
reserva
R3T.................. Termístor do refrigerante líquido
R4T.................. Termístor da entrada de água
R5T..........# ..... Termístor da água quente doméstica
S1L .................. Fluxóstato
S2S.................. Contacto para alimentação em tarifário bonificado
S3S.................. Contacto do ponto de regulação duplo 2
S4S.................. Contacto do ponto de regulação duplo 1
SS1.................. Interruptor de configuração
TR1.................. Transformador de 24 V para a placa de circuito
V1S.................. Supressão de fagulhas 1
V2S.................. Supressão de fagulhas 2
X1M~X9M........ Placas de bornes
* Opcional
# Instalações só com tanque de água quente doméstica
## Só nas aplicações com aquecimento e refrigeração
RKHBH/X008BA
Unidade interior para o sistema de bomba de calor ar/água
4PW54224-1A
Recomendações para as ligações eléctricas
■
A maior parte das ligações eléctricas à unidade interior
efectuam-se na placa de bornes da caixa de distribuição. Para
aceder à placa de bornes, retire a tampa superior da unidade
interior e o painel de serviço da caixa de distribuição (consulte
"Abertura da unidade interior" na página 9).
ATENÇÃO
Desligue toda a alimentação eléctrica (ou seja, as
fontes de alimentação da unidade de exterior, do
aquecedor de reserva e do tanque de água quente
doméstica, se este estiver instalado), antes de retirar
o painel da caixa de distribuição.
■
No fundo da caixa de distribuição encontra-se suportes para
fixação de baraços de cabos. Fixe todos os cabos com baraços
(fornecimento local).
■
É necessário utilizar um circuito de alimentação dedicado para
o aquecedor de reserva.
■
As instalações equipadas com um tanque de águas quentes
domésticas (opcional) necessitam de um circuito de alimenta-
ção dedicado para o aquecedor de apoio.
Consulte o manual de instalação do tanque de águas quentes
domésticas.
Ligação do cabo de alimentação e de comunicações da
unidade interior
Requisitos para os cabos e circuitos de alimentação
A alimentação da unidade interior deve ser efectuada através da
unidade de exterior. A comunicação de dados com a unidade de
exterior é efectuada através do mesmo cabo.
Relativamente a todas as indicações e especificações relativas a
cablagem local entre as unidades interior e de exterior, consulte o
manual de instalação da unidade de exterior.
Procedimento
1 Utilizando o cabo adequado, ligue o circuito de alimentação aos
terminais correctos, conforme se indica no esquema eléctrico e
na figura que se segue.
2 Ligue o condutor de terra (amarelo e verde) ao parafuso de
ligação à terra, na placa de montagem da caixa de distribuição.
3 Utilizando baraços, fixe o cabo aos apoios, para evitar forças de
tracção.
4 Quando encaminhar os cabos de saída, certifique-se de que
estes não obstruem o encaixe da tampa da unidade interior
(consulte a figura 3).

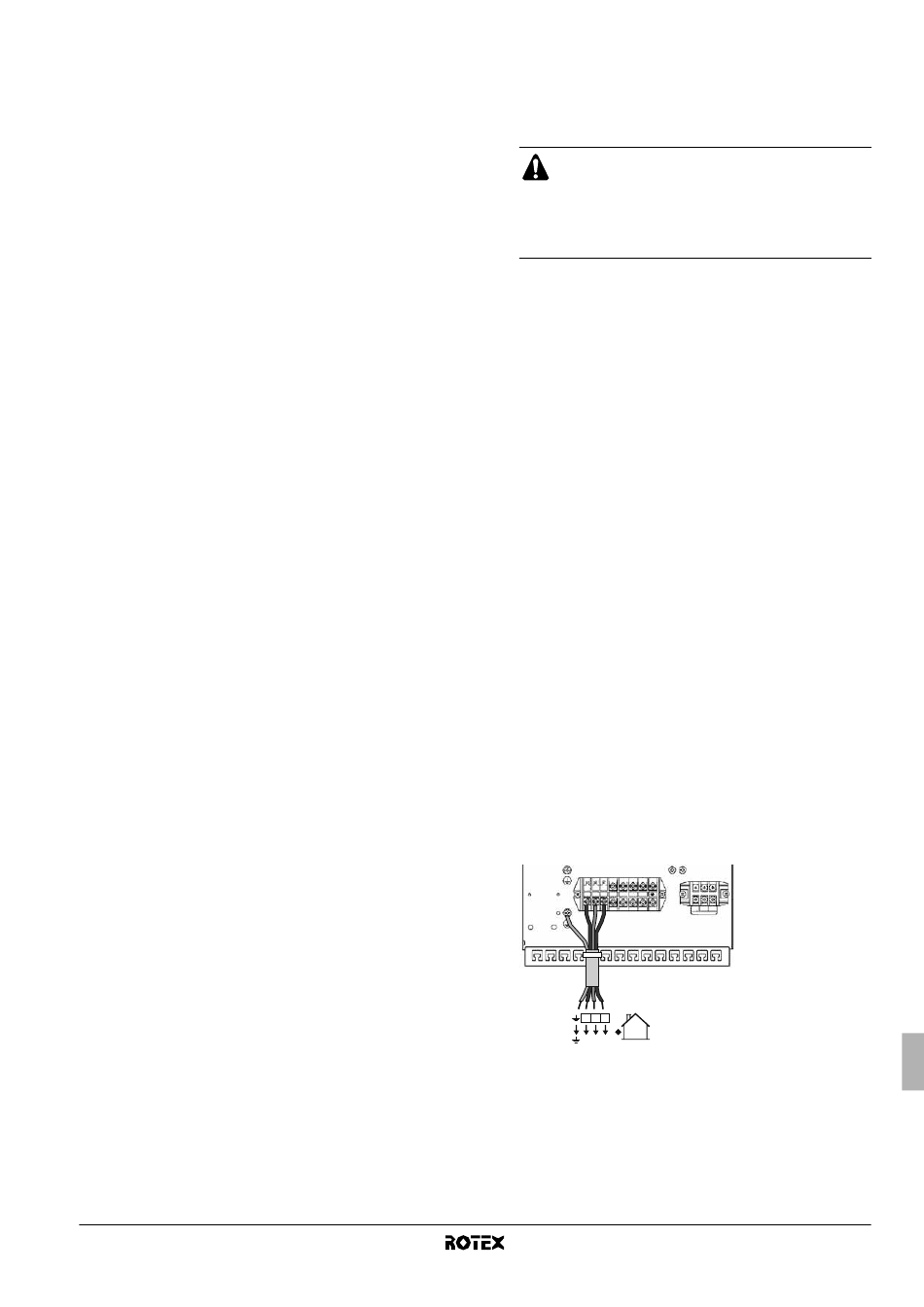

Nota: só são apresentadas as ligações locais relevantes.
X1M
1 2 3
1 2 3
1 2 3
X3M
Manual de instalação
18
