VORSICHT
Achten Sie darauf, dass die Temperatur des Rücklauf-
wassers, das zum RKHB*-Wärmetauscher fließt, niemals
heißer als 55°C ist.
Stellen Sie darum beim Boiler-Regler den Sollwert für die
Vorlauftemperatur niemals auf über 55°C. Und installieren
(a)
Sie ein Aquastat -Ventil im Rücklauf von der RKHB*
Einheit.
Darauf achten, dass die Rückschlagventile (bauseitig zu
liefern) im System korrekt installiert werden.
Darauf achten, dass der Raumthermostat (th) nicht zu oft
auf EIN/AUS geschaltet wird.
Rotex übernehmen keine Verantwortung, wenn durch
Nichtbefolgung dieser Regel oder Abweichungen davon
Schäden entstehen.
(a) Das Aquastat-Ventil muss auf 55°C gestellt werden, so dass es den Wasser-
rücklauf zur Einheit sperrt, wenn die gemessene Temperatur auf über 55°C
steigt. Wenn die Temperatur auf einen niedrigeren Wert abfällt, muss das
Aquastat-Ventil öffnen, so dass der Wasserrücklauf wieder zur RKHB*-Einheit
erfolgt.
Manuelle Aussenden des Erlaubnissignals für die RKHB*-
Einheit auf dem Boiler.
Falls für die Raumheizung nur die RKHB*-Einheit
betrieben werden soll, dann muss über Einstellung [C-02]
der Wechselbetrieb verhindert werden.
Falls für die Raumheizung nur der Boiler betrieben werden
soll, dann muss die Einschalttemperatur für den Wechsel-
betrieb über Einstellung [C-03] auf 25°C erhöht werden.
Installationsanleitung
8

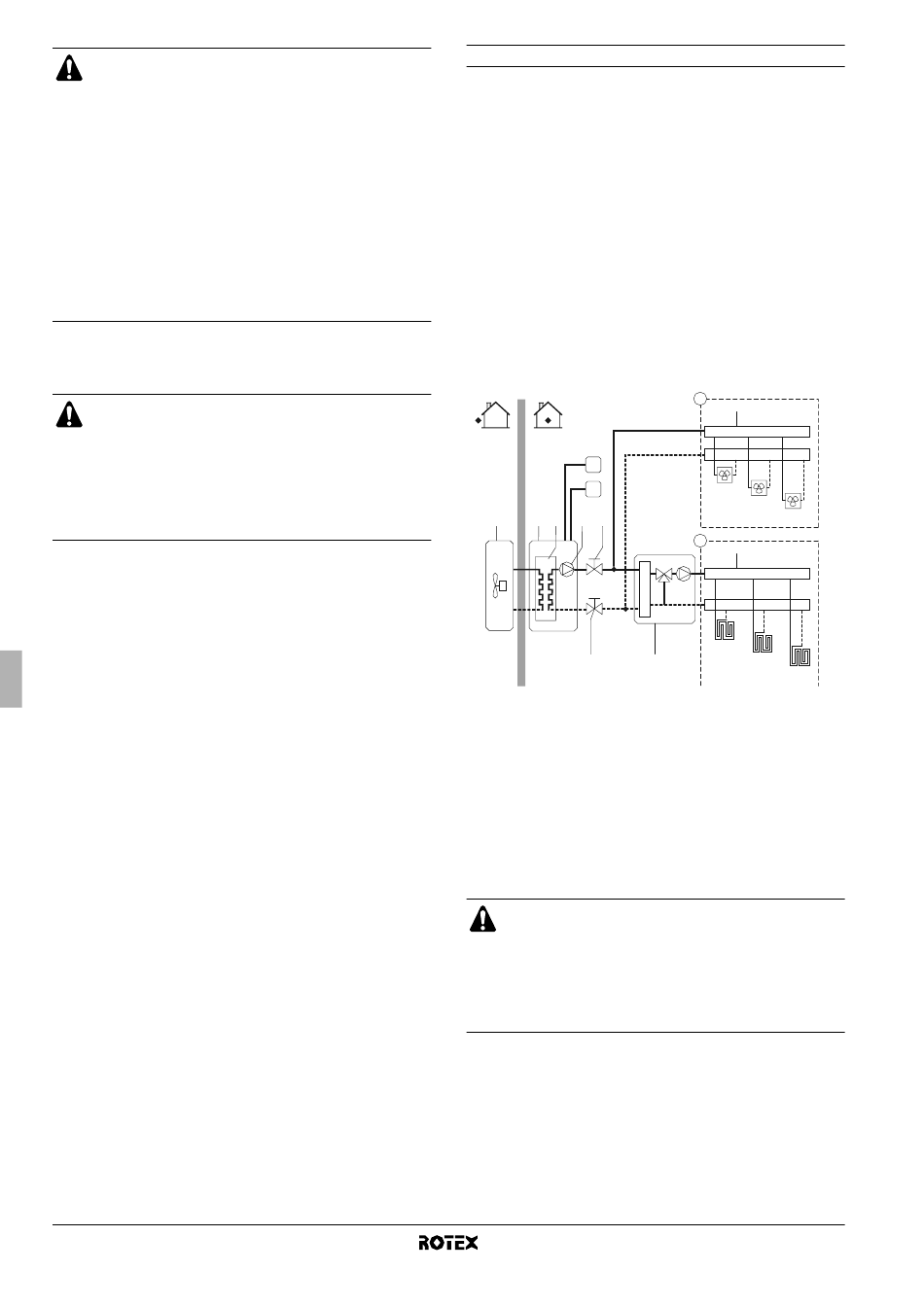

Installationsbeispiel 6
Raumheizung mit Raumthermostat über Bodenheizungskreislauf
und Ventilator-Konvektoren. Bodenheizungskreislauf und Ventilator-
Konvektoren arbeiten mit unterschiedlichen Wassertemperaturen.
Beim Heizen ist das Wasser im Bodenheizungskreislauf kälter als
das Wasser der Ventilator-Konvektoren. Um diese beiden unter-
schiedlichen Sollwerte zu realisieren, wird eine Mischstation
verwendet, um die Wassertemperatur den Erfordernissen des
Bodenheizungskreislaufs anzupassen. Die Ventilator-Konvektoren
werden direkt am Wasserkreislauf der Inneneinheit angeschlossen,
und der Bodenheizungskreislauf wird nach der Mischstation
angeschlossen. Die Inneneinheit steuert die Mischstation.
Der Betrieb und die Konfiguration des bauseitigen Wasserkreislaufs
liegt im Verantwortungsbereich des Installateurs.
Rotex bietet nur eine Steuerungsfunktion für einen Dual-Sollwert.
Durch diese Funktion werden zwei Sollwerte verwaltet. Je nach
geforderter Wassertemperatur (Bodenheizungskreislauf und/oder
Ventilator-Konvektoren erforderlich) kann entweder der erste Sollwert
oder der zweite Sollwert aktiviert werden.
T1
T2
1 2 3 4 5
8
1 Außeneinheit
2 Inneneinheit
3 Wärmetauscher
4 Pumpe
5 Absperrventil
6 Kollektor Zone A
(bauseitig zu liefern)
7 Kollektor Zone B
(bauseitig zu liefern)
Der Vorteil der Steuerung auf Grundlage von 2 Sollwerten
besteht in Folgendem: Wenn nur Raumheizen erforderlich
ist, kann/wird die Wärmepumpe so arbeiten, dass die
niedrigste der beiden Vorlauftemperaturen erzielt wird.
Eine höhere Vorlauftemperatur wird nur dann gefordert,
wenn die Ventilator-Konvektoren arbeiten.
Dadurch wird ein besserer Wirkungsgrad der Wärme-
pumpe erzielt.
Inneneinheit für Luft-Wasser-Wärmepumpensystem
B
7
FCU1
FCU2
FCU3
A
6
FHL1
9
FHL2
FHL3
8 Absperrventil
9 Mischstation
(bauseitig zu liefern)
T1 Raumthermostat für
Zone A (optional)
T2 Raumthermostat für
Zone B (optional)
FCU1..3 Ventilator-Konvektor
(optional)
FHL1...3 Kreislauf für Bodenheizung
(bauseitig zu liefern)
