1
Dış ünite
2
İç ünite
3
Isı eşanjörü
4
Pompa
5
Kesme vanası
6
Kolektör (sahadan
temin edilir)
7
Kesme vanası
9
Baypas vanası
(sahadan temin edilir)
13
Soğutma işletimi
sırasında zeminden
ısıtma devrelerini
kapatan 2 yollu motorlu
vana (sahadan temin
edilir)
Pompa işletimi
İç üniteye (2) termostat bağlı değilken, pompa (4) ya iç ünite devrede
olduğu sürece yada istenen su sıcaklığına erişilene kadar çalışmak
üzere düzenlenebilir.
NOT
Pompa konfigürasyon ayrıntıları, "Pompa işletim
konfigürasyonu" sayfa 22 konusunda bulunabilir.
Hacim ısıtma ve soğutma
Mevsime bağlı olarak, müşteri iç ünite üzerindeki kullanıcı arabiri-
minden ısıtma veya soğutma seçecektir.
Dış ünite (1), çıkışı hedeflenen su sıcaklığına erişmek için ısıtma
modunda veya soğutma modunda çalışacaktır.
Ünite ısıtma modundayken 2 yollu vana (13) açıktır. Sıcak su hem
fan koil ünitelerine hem de zeminden ısıtma devrelerine verilir.
Ünite soğutma modunda olduğunda, soğuk suyun zeminden ısıtma
devrelerinden (FHL) geçişini kesmek için 2 yollu vana (13) kapatılır.
Uzaktan kumandalı vanalarla birkaç devre kapatılırken,
akış anahtarlı güvenlik aygıtının devreye girmesini
önlemek için bir baypas vanasının (9) takılması gerekebilir.
Aynı zamanda bkz. "Uygulama 2" sayfa 4.
2 yollu vana (13) kablo bağlantıları, NC (normalde kapalı)
ve NO (normalde açık) vana için farklıdır! Kablo bağlantı
şemasındaki ayrıntılara uygun olarak doğru terminal
numaralarına bağladığınızdan emin olun.
Isıtma/soğutma işletiminin AÇMA/KAPAMA ayarı iç ünite üzerindeki
kullanıcı arayüzü vasıtasıyla yapılır.
RKHBH/X008BA
Hava su tipi ısı pompa sistemi iç ünitesi
4PW54224-1A
14
Oda termostatını
harekete geçirmek için
motorlu 2 yollu vana
(sahadan temin edilir)
FCU1..3
Termostatlı fan koil
ünitesi (opsiyonel)
FHL1..3
Zeminden ısıtma devresi
T
Yalnız ısıtma oda
termostatı (opsiyonel)
T4..6
Fan koil ile
ısıtılan/soğutulan oda için
ayrı oda termostatı
(opsiyonel)

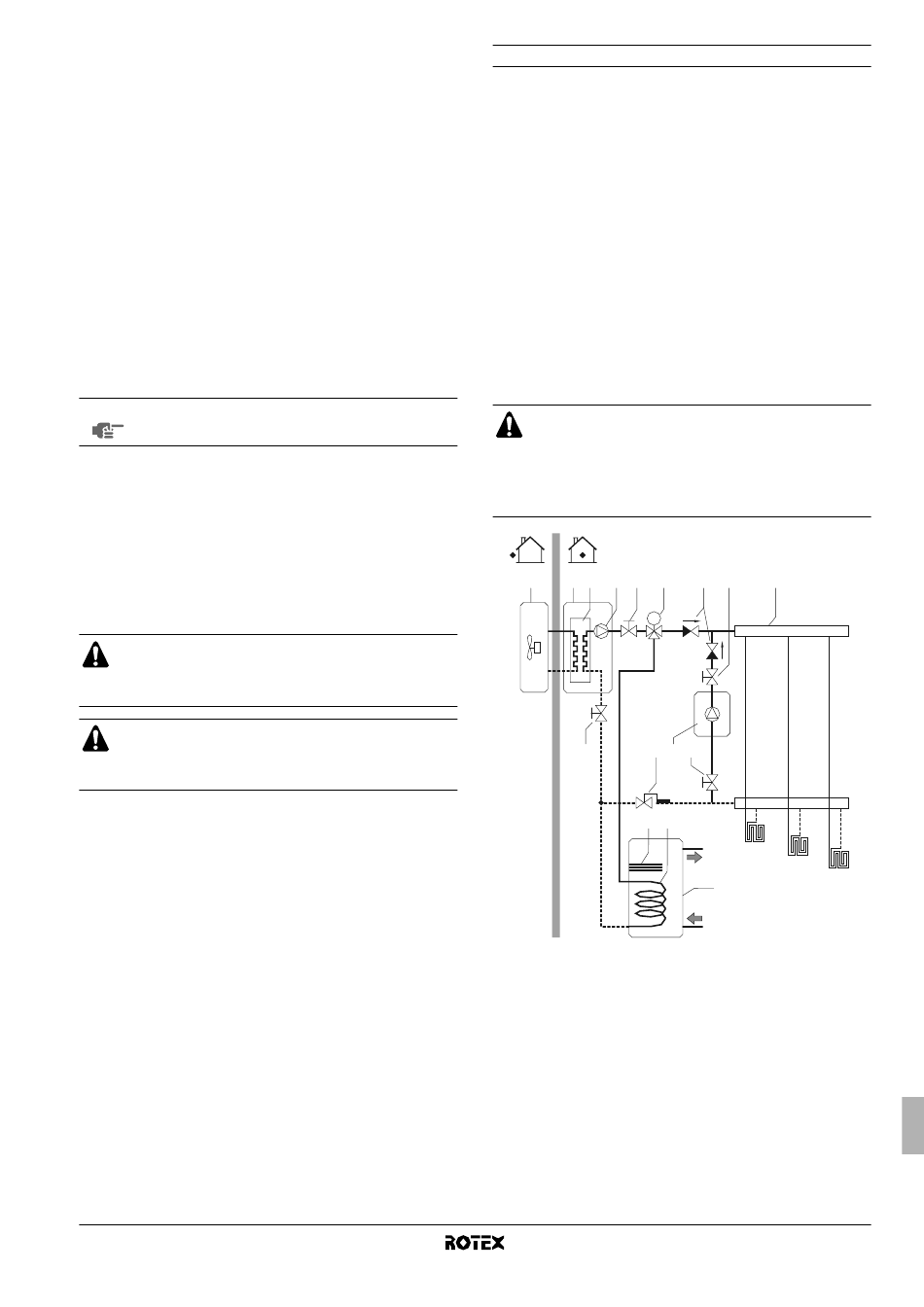

Uygulama 5
Yardımcı kazan ile hacim ısıtma (alternatif işletim)
Rotex iç ünite ile veya sistem içinde bağlı olan bir yardımcı ısıtıcı ile
hacim ısıtma uygulaması. RKHB* iç ünitenin mi yoksa kazanın mı
çalışacağına karar verilmesi yardımcı bir kontak veya bir RKHB*
içerden kontrollü kontak vasıtasıyla gerçekleştirilebilir.
Yardımcı kontak, örn. bir sıcaklık termostatı, bir elektrik tarifesi
kontağı, manüel olarak çalıştırılan bir kontak, vs. olabilir. Bkz. "Saha
kabloları konfigürasyon A" sayfa 7.
RKHB* iç ünite kontrollü kontak (aynı zamanda "yardımcı kazan için
izin sinyali" olarak da adlandırılır) dış sıcaklık (dış ünitede yer alan
termistör) tarafından belirlenir. Bkz. "Saha kabloları konfigürasyon B"
sayfa 7.
İkisi birden çalışma, kullanım suyu ısıtma işletiminde değil yalnız
hacim ısıtma işletiminde mümkündür. Bu tür uygulamada kullanım
sıcak suyu daima Rotex iç ünitesine bağlı olan kullanım sıcak su
deposu tarafından sağlanır.
Yardımcı kazan aşağıdaki resimlere uygun olarak boru sistemine ve
saha kablo bağlantılarına entegre edilmelidir.
İKAZ
■
Kazanın ve sistem içine entegrasyonunun ilgili Avrupa
ve
ulusal
düzenlemelere
edilmelidir.
■
Kazan sistemindeki hatalı veya güvenli olmayan
durumlardan Rotex sorumlu tutulamaz.
1
2
3
4
5
8
M
7
16
10 11
1
Dış ünite
2
İç ünite
3
Isı eşanjörü
4
Pompa
5
Kesme vanası
6
Kolektör (sahadan
temin edilir)
7
Kesme vanası
8
Motorlu 3 yollu vana
(kullanım sıcak su
deposu ile birlikte
verilir)
10
Buster ısıtıcı
uygun
olması
temin
18
17
6
15
17
FHL1
FHL2
FHL3
12
11
Isı eşanjör serpantini
12
Kullanım sıcak su
deposu (opsiyonel)
15
Kazan (sahadan temin
edilir)
16
Su sıcaklık regülatörü
(sahadan temin edilir)
17
Kesme vanası (sahadan
temin edilir)
18
Çek valf (sahadan temin
edilir)
FHL1...3
Zeminden ısıtma devresi
(sahadan temin edilir)
Montaj kılavuzu
6
