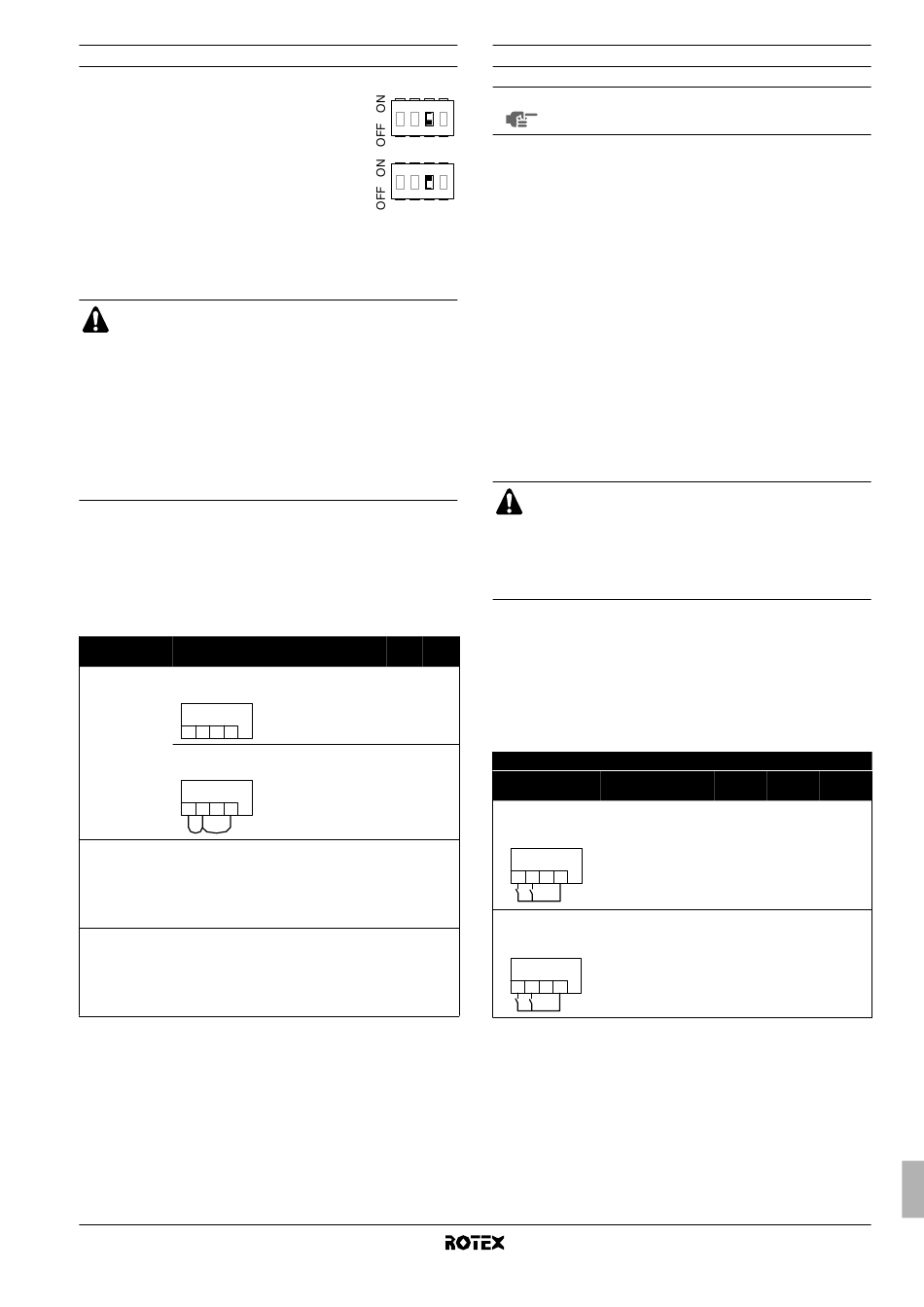

Configurarea instalării termostatului de încăpere
■
Când la unitatea interioară nu este conectat
un termostat de încăpere, întrerupătorul cu
pârghie SS2-3 trebuie fixat pe OFF.
■
Când termostatul de încăpere este conectat
la unitatea interioară,
pârghie SS2-3 trebuie fixat pe ON.
■
Pe termostatul de încăpere, confirmaţi setările corecte
(6®02=da, 6®05=9, 6®06=5) pentru a preveni cuplarea şi decuplarea
repetată a pompei (respectiv vibraţia), şi prin aceasta
afectarea duratei de viaţă a pompei.
■
Când la unitatea interioară este conectat termostatul
de încăpere, temporizatoarele de program pentru
încălzire şi răcire nu sunt niciodată disponibile. Alte
temporizatoare de program nu sunt afectate. Pentru
informaţii suplimentare privind temporizatoarele de
program, consultaţi manualul de exploatare.
■
Când la unitatea interioară este conectat termostatul
de încăpere, şi este apăsat butonul = sau y,
indicatorul controlului centralizat e va clipi pentru a
arăta că termostatul de încăpere are prioritate şi
porneşte/opreşte funcţionarea şi comută modul de
funcţionare.
Următorul tabel rezumă configuraţia necesară şi cablajul termo-
statului la regleta de conexiuni (X2M: 1, 2, 3, 4) în cutia de distribuţie.
Funcţionarea pompei este specificată în coloana a treia. Ultimele trei
coloane indică dacă următoarele funcţionalităţi sunt disponibile pe
interfaţa utilizatorului (UI) sau sunt controlate de termostat (T):
• cuplarea/decuplarea încălzirii sau răcirii spaţiului (y)
• comutarea încălzire/răcire (=)
• temporizatoare de program pentru încălzire şi răcire (pr)
Termostat Configuraţie
Fără termostat • SS2-3 = OFF
• cablaj: (fără)
X2M
1 2 3 4
• SS2-3 = ON
• cablaj:
X2M
1 2 3 4
Termostat numai • SS2-3 = ON
• cablaj: (vezi
pentru încălzire
manualul de
instalare al
setului
termostatului
de încăpere)
Termostat cu • SS2-3 = ON
• cablaj: (vezi
comutator de
manualul de
încălzire/răcire
instalare al
setului
termostatului
de încăpere)
(a) Pompa se va opri când încălzirea/răcirea spaţiului este decuplată sau când apa
ajunge la temperatura dorită aşa cum s-a fixat pe interfaţa utilizatorului. Cu
încălzirea/răcirea spaţiului cuplată, pompa va funcţiona apoi la fiecare 5 minute
timp de 3 minute pentru a controla temperatură apei.
RKHBH/X008BA
Unitate interioară pentru sistem de pompă termică aer la apă
4PW54224-1A
1 2 3
1 2 3
întrerupătorul cu
Funcţionarea
y y y y = = = = p p p p r r r r
pompei
determinat de UI UI UI
temperatura
apei la ieşire
(a)
cuplată când UI UI UI
încălzirea sau
răcirea
spaţiului este
y
( )
cuplată
cuplată când T — —
încălzirea este
cerută de
termostatul de
încăpere
cuplată când T T —
încălzirea sau
răcirea este
cerută de
termostatul
de încăpere
Configurarea funcţionării pompei
NOTĂ
Pentru a regla turaţia pompei, consultaţi "Configurarea
4
turaţiei pompei" la pagina 23.
Fără termostat de încăpere: Comutator DIP SS2-3 = OFF
4
Când la unitatea interioară nu este conectat un termostat,
funcţionarea pompei va fi determinată de temperatura apei la ieşire.
Pentru a forţa funcţionarea continuă a pompei când nu este conectat
un termostat de încăpere procedaţi după cum urmează:
- fixaţi întrerupătorul cu pârghie SS2-3 pe ON,
- scurtcircuitaţi bornele cu numerele 1-2-4 de pe regleta de
conexiuni din cutia de distribuţie.
Cu comutatorul DIP al termostatului de încăpere: SS2-3 = ON
Când termostatul este conectat la unitatea interioară, pompa va
funcţiona continuu ori de câte ori există o cerere de încălzire sau
răcire de la termostat.
Valoarea de referinţă dublă
Când valoarea de referinţă dublă este activată, funcţionarea pompei
va fi determinată în funcţie de situaţia comutatorului DIP SS2-3 şi a
contactelor de selectare a valorii de referinţă. Consultaţi configuraţiile
de exploatare a pompei când termostatul este conectat sau nu,
precum este descris mai sus.
Când valoarea de referinţă dublă este activată, nu este
posibilă "funcţionarea continuă forţată a pompei". Când
SS2-3 este cuplat în timp ce SP1 şi SP2 sunt ambele
închise, funcţionarea pompei va fi precum "cu termostat de
încăpere", iar a doua valoare de referinţă va fi valoarea de
referinţă aplicabilă. Consultaţi "Comanda cu valoare de
referinţă dublă" la pagina 28.
Următorul tabel rezumă configuraţia şi cablajul necesar la regleta de
conexiuni (X2M: 1, 2, 4) în cutia de distribuţie. Funcţionarea pompei
este specificată în coloana a treia. Ultimele trei coloane indică dacă
următoarea funcţionalitate este disponibilă pe interfaţa utilizatorului
(UI) sau este manevrată de contactele de selectare a valorii de
referinţă SP1 şi SP2:
• cuplarea/decuplarea încălzirii sau răcirii spaţiului (y)
• comutarea încălzire/răcire (=)
• temporizatoare de program pentru încălzire şi răcire (pr)
Funcţionarea
Configuraţie pompei
• [7-02]=1 determinat de
• SS2-3 = OFF temperatura apei la
• cablaj:
ieşire
X2M
1 2 3 4
SP2 SP1
cuplat când este
• [7-02]=1
• SS2-3 = ON
solicitată valoarea
• cablaj:
de referinţă
principală sau/şi
X2M
secundară
1 2 3 4
SP2 SP1
Contactul primei valori de referinţă
SP1 =
SP2 = Contactul celei de-a doua valori de referinţă
(a) Pompa se va opri când încălzirea/răcirea spaţiului este decuplată sau când apa
ajunge la temperatura dorită aşa cum s-a fixat pe interfaţa utilizatorului. Cu
încălzirea/răcirea spaţiului cuplată, pompa va funcţiona apoi la fiecare 5 minute
timp de 3 minute pentru a controla temperatură apei.
Valoare de referinţă dublă:
y y y y = = = =
UI UI
(a)
SP2/SP1 UI
Manual de instalare
p p p p r r r r
UI
—
